摆线针轮减速传动组件结构设计

　　这套摆线传动结构，核心依托少齿差行星传动原理实现大减速比动力传递，在轻工自动化输送、小型化工搅拌、食品包装辊道驱动这类对安装空间有严格限制、同时需要稳定低转速大扭矩输出的场景中适配性极强。不同于常规渐开线齿轮的平行轴或行星轮系啮合逻辑，摆线轮的齿廓采用外摆线等距曲线设计，与针齿壳内圆周排布的圆柱针齿形成多齿共轭啮合，单级传动就能达到常规多级圆柱齿轮减速的传动比，同时啮合齿数多的特性让整套结构的抗冲击过载能力远优于同功率规格的普通齿轮减速组件，运行过程中的传动误差更小，回差控制表现更突出，很适合用在需要正反转频繁切换、定位精度有一定要求的工位驱动环节。

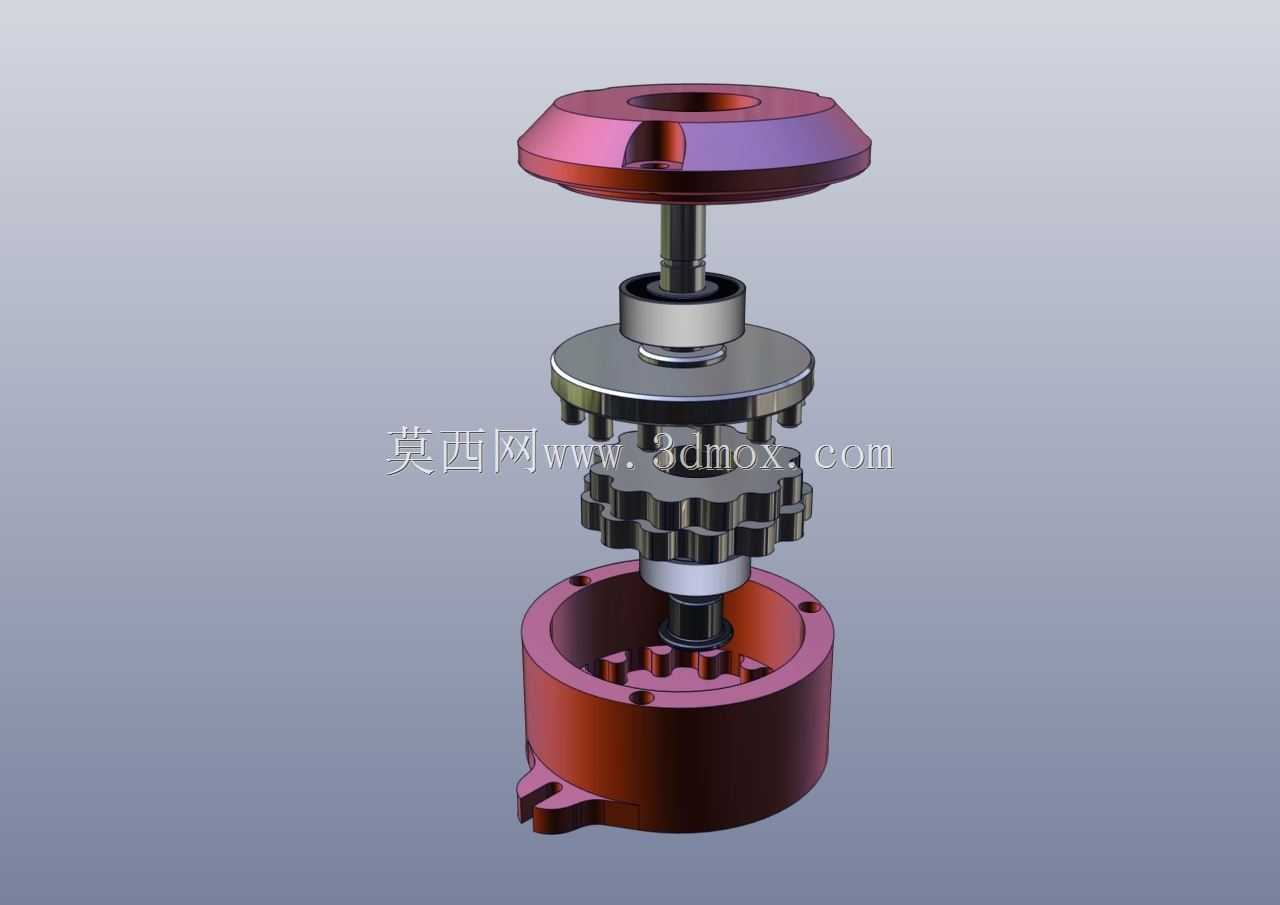

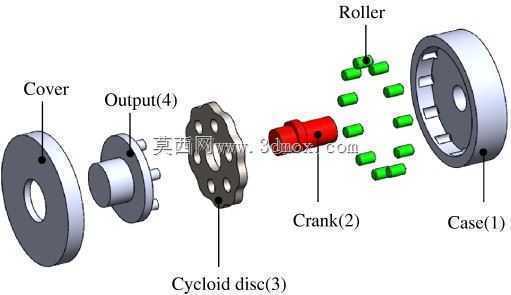

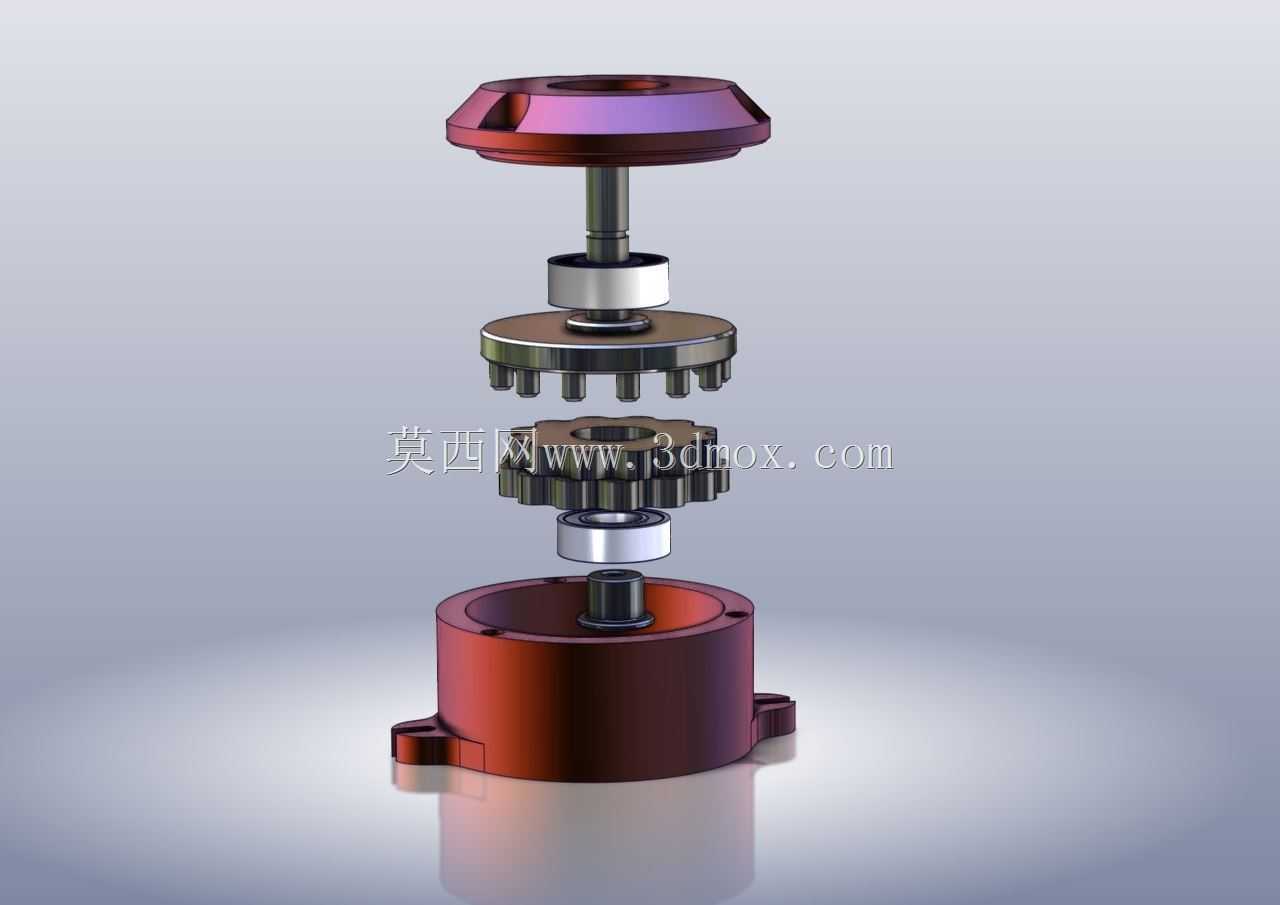

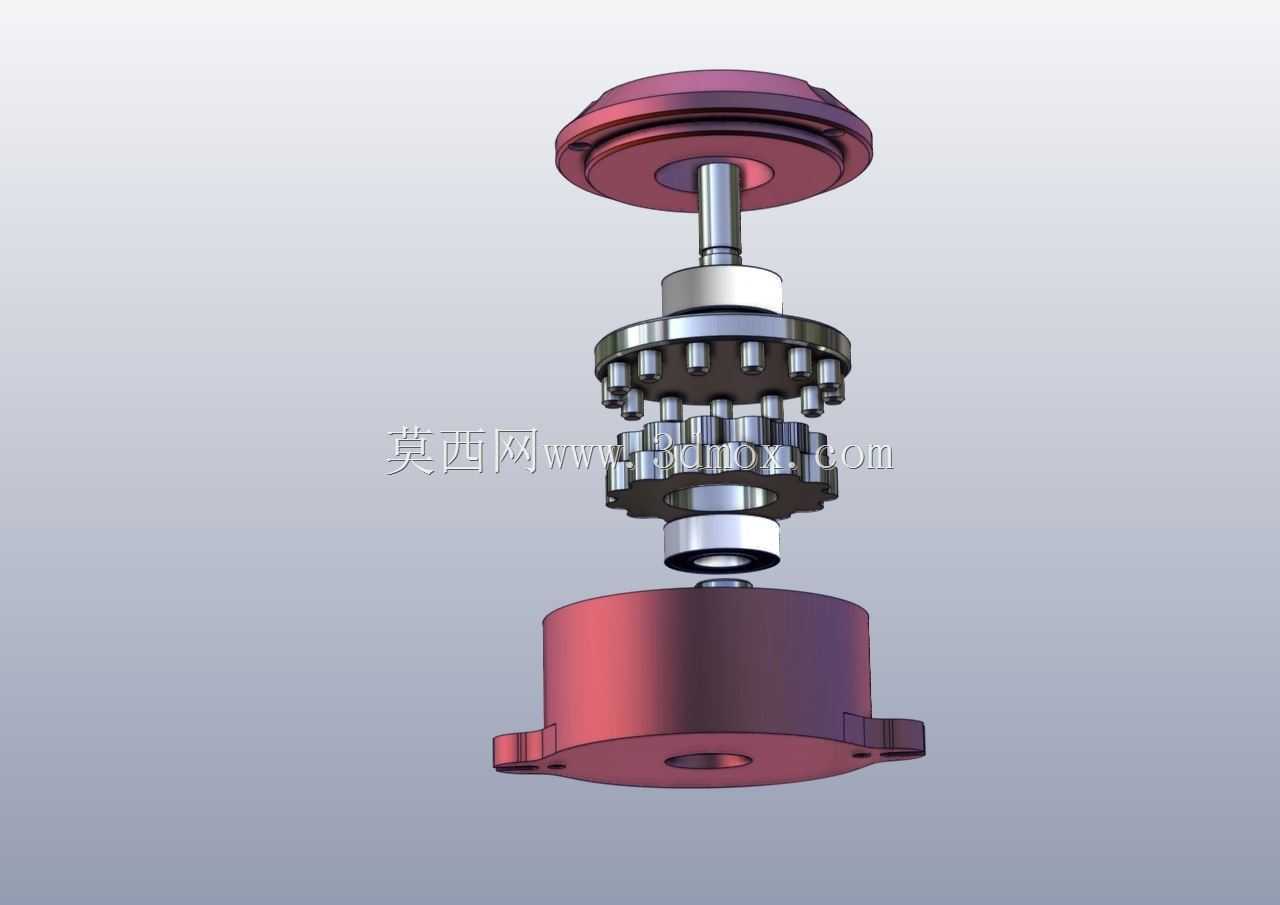

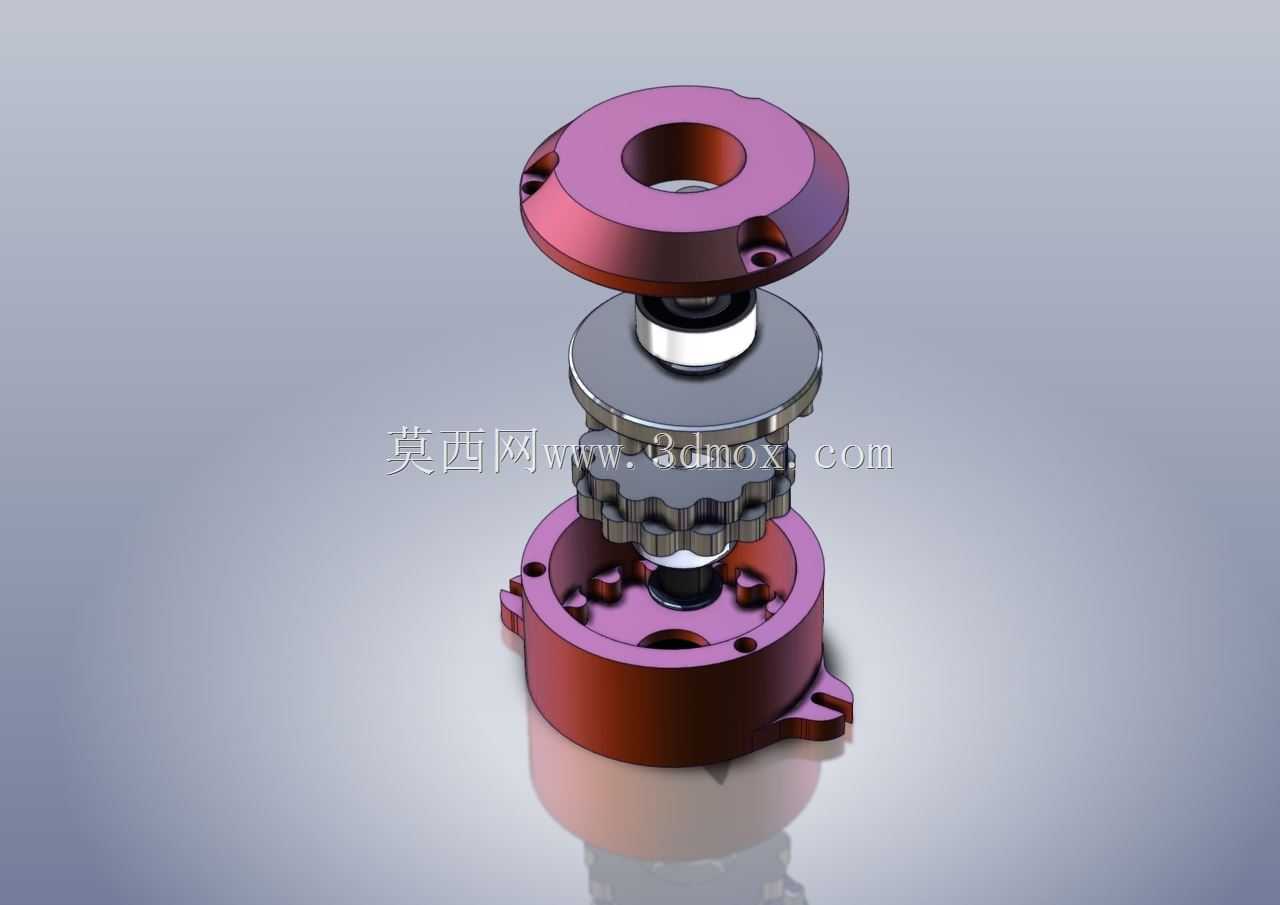

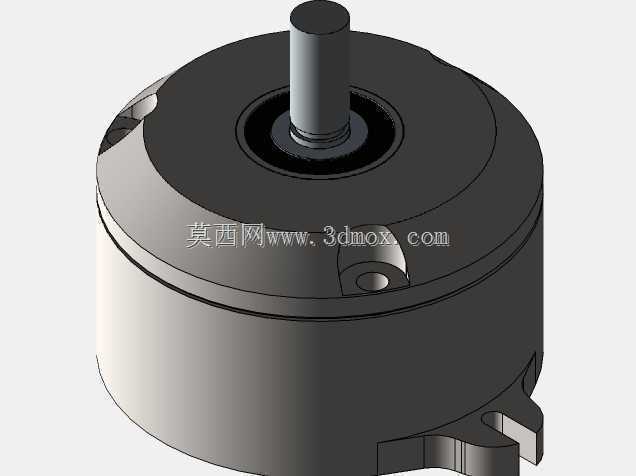

　　从结构分层来看，整套组件分为输入偏心套、摆线轮、针齿壳、输出法兰盘四个核心装配段，输入段的偏心轴承套在动力输入轴上，带动两片错位180度布置的摆线轮做平面行星运动，摆线轮在公转过程中与针齿壳内固定的针齿依次啮合，将高速输入的转速通过齿差减速后，通过摆线轮端面上的销孔配合输出轴上的传动销，把低转速大扭矩的动力传递到输出法兰端。设计过程中首先要确认的是安装边界尺寸，针齿壳的外圆安装法兰设置了三个均布的凸台安装孔，孔位的节圆直径、安装孔的通孔尺寸都要匹配配套设备的安装基座公差，输出法兰端的中心轴孔采用通孔设计，可根据不同的负载轴径做适配加工，法兰端面的螺纹孔位按照通用传动安装标准做等距排布，能直接对接联轴器、传动链轮等常用动力输出连接件，不需要额外做转接法兰设计，减少现场安装的适配工作量。

　　设计阶段需要重点把控几个配合公差：针齿与针齿壳上针齿孔的配合采用间隙配合，保证针齿在啮合受力时能有微小的自转空间，均匀分摊齿面磨损，延长整套组件的使用寿命；摆线轮上的销孔与输出传动销的配合间隙要控制在合理范围，间隙过大会导致传动回差超标，间隙过小则会在装配时出现卡滞，高速运行时容易出现温升过高的问题；输入偏心套上的两个偏心轴承要保证偏心距的一致性，两片摆线轮的齿形加工精度要控制在同一公差等级内，避免运行过程中出现两片摆线轮受力不均，导致局部齿面过载磨损、运行噪音超标的问题。

　　实际选型适配时，要注意这套传动组件的输入转速适配范围，常规工况下输入转速不超过1500rpm时，传动效率能稳定保持在90%以上，如果输入转速过高，偏心套带动摆线轮产生的离心力会大幅增加，不仅会提升整机的振动噪音，还会加速偏心轴承的磨损，缩短维护周期。针对有防尘、防泼溅需求的使用场景，针齿壳与输出法兰、输入轴的配合位置可以加装密封圈，避免外界的粉尘、水汽进入啮合腔体内，破坏润滑脂的性能，导致齿面出现磨粒磨损。整套结构的润滑采用脂润滑方式即可，不需要额外设计复杂的油路循环系统，日常维护只需要按照运行周期补充更换润滑脂，运维成本远低于同功率的蜗轮蜗杆减速结构，也不会出现蜗轮蜗杆结构长期运行后磨损快、传动效率大幅下降的问题。

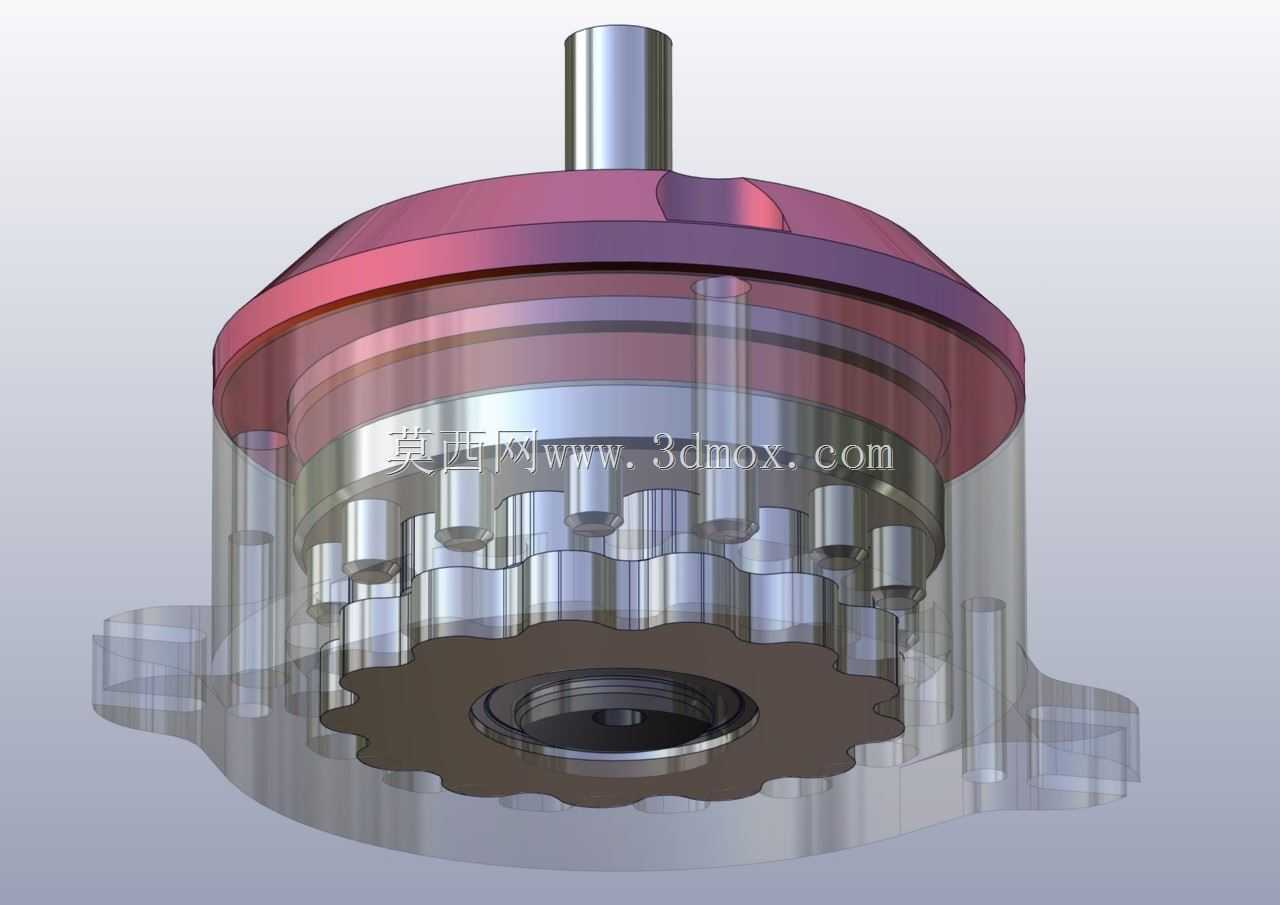

　　在三维建模过程中，摆线轮的齿廓生成是核心难点，需要先根据选定的传动比、针齿直径、偏心距参数推导准确的摆线齿廓曲线，不能用近似圆弧替代齿形，否则会导致实际加工出来的零件啮合干涉，无法正常装配运行。建模时要提前预留出各配合零件的公差补偿量，比如针齿壳的内圆尺寸、摆线轮的齿厚尺寸，都要根据选定的加工工艺给出合理的公差带，避免加工完成后出现装配过紧或者间隙过大的问题。装配验证阶段要做干涉检查，重点确认摆线轮在整个行星运动周期内，与针齿、输出销、偏心套之间都不会出现硬干涉，同时要模拟实际负载下的受力情况，校核针齿、传动销、输出轴的强度，保证在额定负载下零件的变形量在允许范围内，不会出现断齿、销钉断裂等失效问题。
