CATIA曲面修剪状态调整操作方法

　　在曲面建模的实际工程应用中，修剪状态的判定与调整是结构设计阶段经常遇到的细节问题，尤其在复杂曲面拼接、外观面重构、模具分型面构建的场景下，曲面是否处于修剪状态会直接影响后续的曲面缝合、加厚、实体化操作的成功率，很多时候建模过程中出现的曲面无法缝合、加厚失败、边界错位问题，根源都在于曲面的修剪属性不符合后续操作的要求。

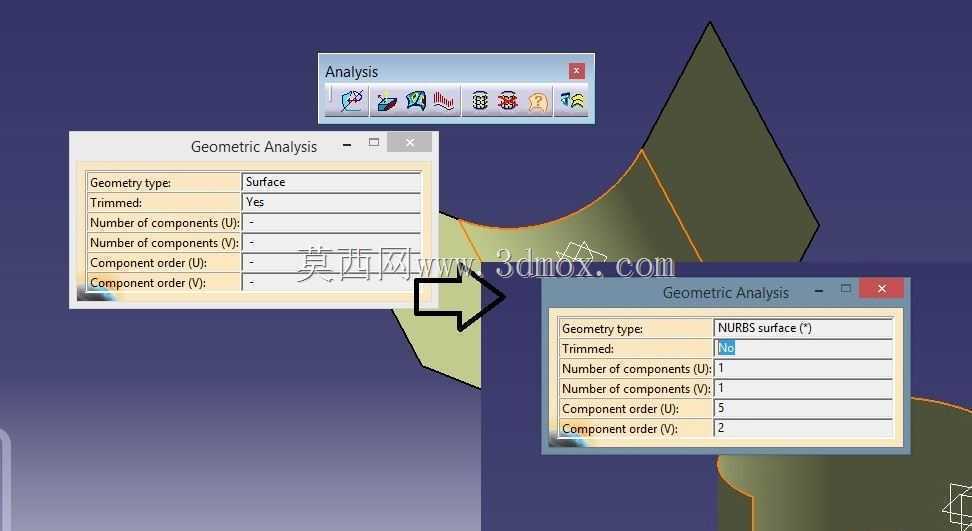

　　从几何特性的角度来看，修剪后的曲面本质上是在原始NURBS曲面的参数域内，通过裁剪边界保留了部分参数区域，曲面的原始参数范围并没有发生改变，只是通过边界定义屏蔽了不需要显示和参与计算的部分；而未修剪的曲面则是完整保留了整个参数域的几何范围，不存在额外的裁剪边界约束。在做几何分析的时候，通过几何分析工具可以直接读取曲面的Trimmed属性值，当属性显示为Yes时代表该曲面是经过修剪的曲面，当属性显示为No时则代表是未经过修剪的完整曲面。

　　实际建模过程中调整曲面修剪状态的需求，往往出现在几个典型场景里：比如做逆向点云拟合曲面的时候，初始拟合生成的曲面往往是大于实际产品轮廓的未修剪曲面，后续需要根据产品的边界轮廓做修剪，得到符合产品外形尺寸要求的曲面区域；又比如在做模具分型面设计的时候，从产品面提取的分型面往往是带有产品边界修剪痕迹的碎面，这时候如果需要把分型面延伸到模坯边界，就需要先把修剪状态的曲面恢复为未修剪的完整基础曲面，再重新按照模坯的安装边界做修剪，避免延伸的时候出现曲面扭曲、边界收敛的问题；还有在做曲面光顺检查的时候，修剪后的曲面因为存在裁剪边界，在做曲率分析、斑马线检查的时候容易在边界位置出现分析结果失真，把曲面临时调整为未修剪状态可以更清晰地观察曲面内部的光顺质量，排除边界对分析结果的干扰。

　　调整曲面修剪状态的操作逻辑，核心是围绕曲面的参数域边界做处理，要把修剪后的曲面改为未修剪状态，本质上是移除曲面的裁剪边界约束，让曲面恢复到原始的完整参数范围，这个过程中不会改变曲面内部的控制点分布和曲率特性，只是解除了边界的裁剪限制；反过来如果要把未修剪的曲面改为修剪状态，则需要根据设计要求定义裁剪边界，通过边界线或者其他几何元素在曲面的参数域内划定需要保留的区域，生成新的裁剪边界。

　　在操作的时候需要注意几个工程细节：首先是调整状态之前要确认曲面的原始参数范围是否满足后续设计的尺寸要求，比如恢复未修剪状态之后的曲面尺寸，是否能够覆盖后续需要延伸、拼接的安装边界，避免恢复之后曲面范围依然不足，需要重新构建基础曲面；其次是对于多个拼接的修剪曲面，不要单独调整单个曲面的修剪状态，否则很容易出现相邻曲面之间的边界错位，导致后续装配或者配合的时候出现间隙，应该先把相邻曲面的连接关系做固定约束之后，再统一做修剪状态的调整；另外在做曲面加厚之前，要提前检查所有参与加厚的曲面的修剪状态，避免存在隐藏的裁剪边界导致加厚的时候出现壁厚不均、局部特征丢失的问题，尤其是在做薄壁类产品的结构设计时，曲面修剪边界的位置如果和产品的安装孔、卡扣等特征位置重合，很容易在加厚的时候出现特征失败，需要提前把修剪边界调整到特征区域之外，保证实体生成的完整性。

　　从设计思路的层面来说，曲面修剪状态的管理是曲面建模过程中容易被忽略的基础环节，很多建模人员习惯做完曲面修剪之后就直接进入后续操作，没有对曲面的属性做检查，等到后续实体化、装配阶段出现问题再回头排查，往往需要花费大量的时间追溯特征历史。在实际项目中，应该在每一个大的曲面特征节点完成之后，通过几何分析工具批量检查曲面的修剪状态、组件数量、边界连续性这些基础属性，提前把不符合后续操作要求的曲面做状态调整，避免把问题累积到后续的设计环节。比如在做汽车外覆盖件的曲面设计时，单个车门的外表面往往由几十张曲面拼接而成，每一张曲面的修剪状态都会影响最终的A级曲面质量，在曲面分块完成之后就需要逐张检查修剪属性，确保所有曲面的边界都和分缝线完全对齐，不存在多余的裁剪边界或者未修剪到位的区域，这样后续做曲面光顺、缝隙调整的时候才能保证精度符合装车的要求。

　　另外在不同模块之间做数据交互的时候，曲面的修剪状态也容易出现丢失或者错乱的情况，比如把其他软件构建的曲面导入CATIA的时候，经常会出现原本修剪好的曲面变成未修剪的大面，或者原本完整的曲面被错误裁剪成碎面的问题，这时候就需要通过几何分析工具先识别曲面的当前修剪状态，再根据原始的设计边界重新做修剪或者恢复操作，保证导入的几何数据和原始设计的尺寸、边界完全一致，避免因为数据转换的问题导致后续的模具加工、装配验证出现尺寸偏差。
