带弧形遮雨棚双人脚踏三轮代步车结构设计

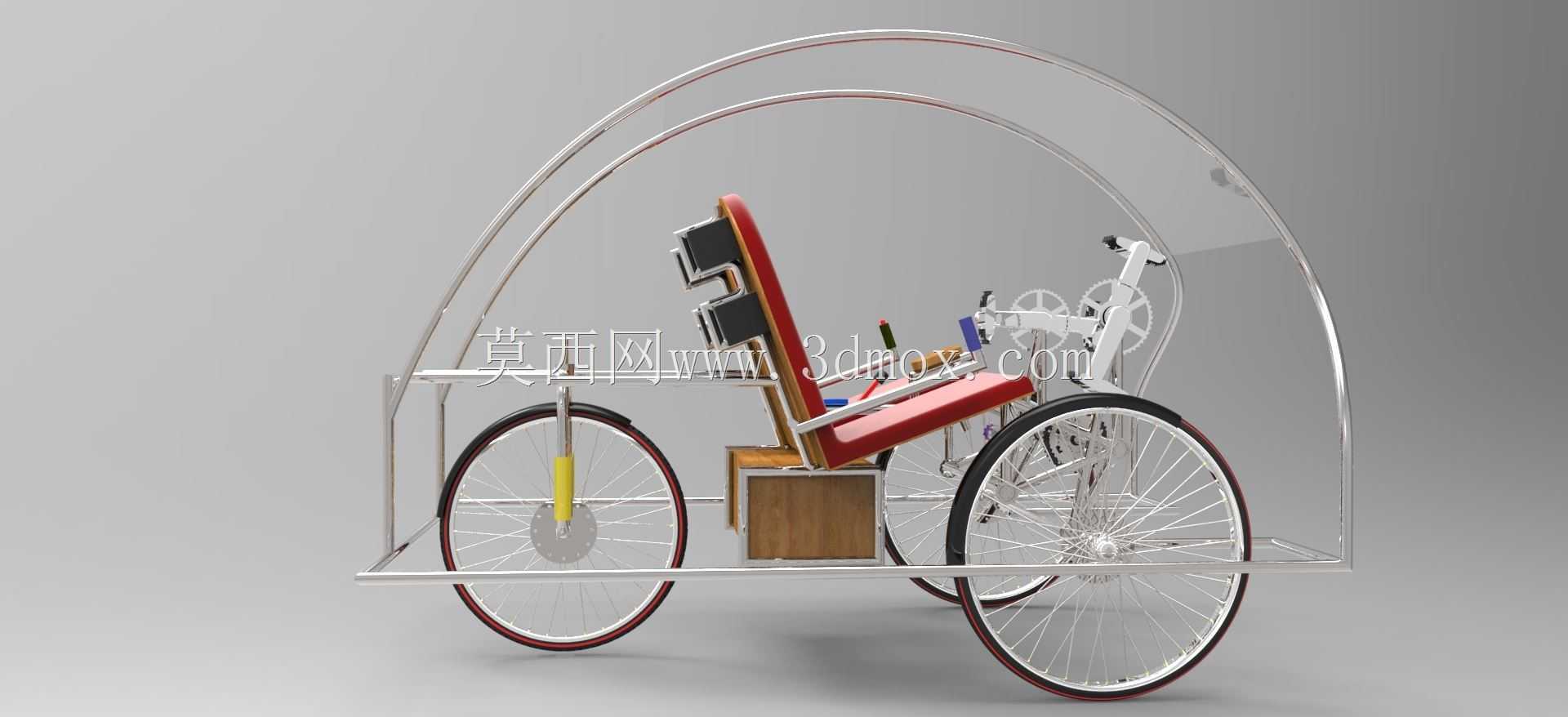

　　这款双人脚踏三轮代步装置的设计，首先锚定了城市短途接驳、景区观光代步、社区便民出行三类核心应用场景，区别于传统无遮蔽人力三轮车的使用局限，在结构设计阶段就把全天候出行的实用性放在首位。从整体布局来看，采用前单轮转向、后双轮承重的经典倒三轮布局，这种结构的优势在于静态停放与低速行驶时的稳定性极强，无需额外加装驻车支撑结构就能保持直立，对于搭载两名乘员的使用场景来说，能有效规避侧翻风险，适配城市非机动车道的通行宽度要求。

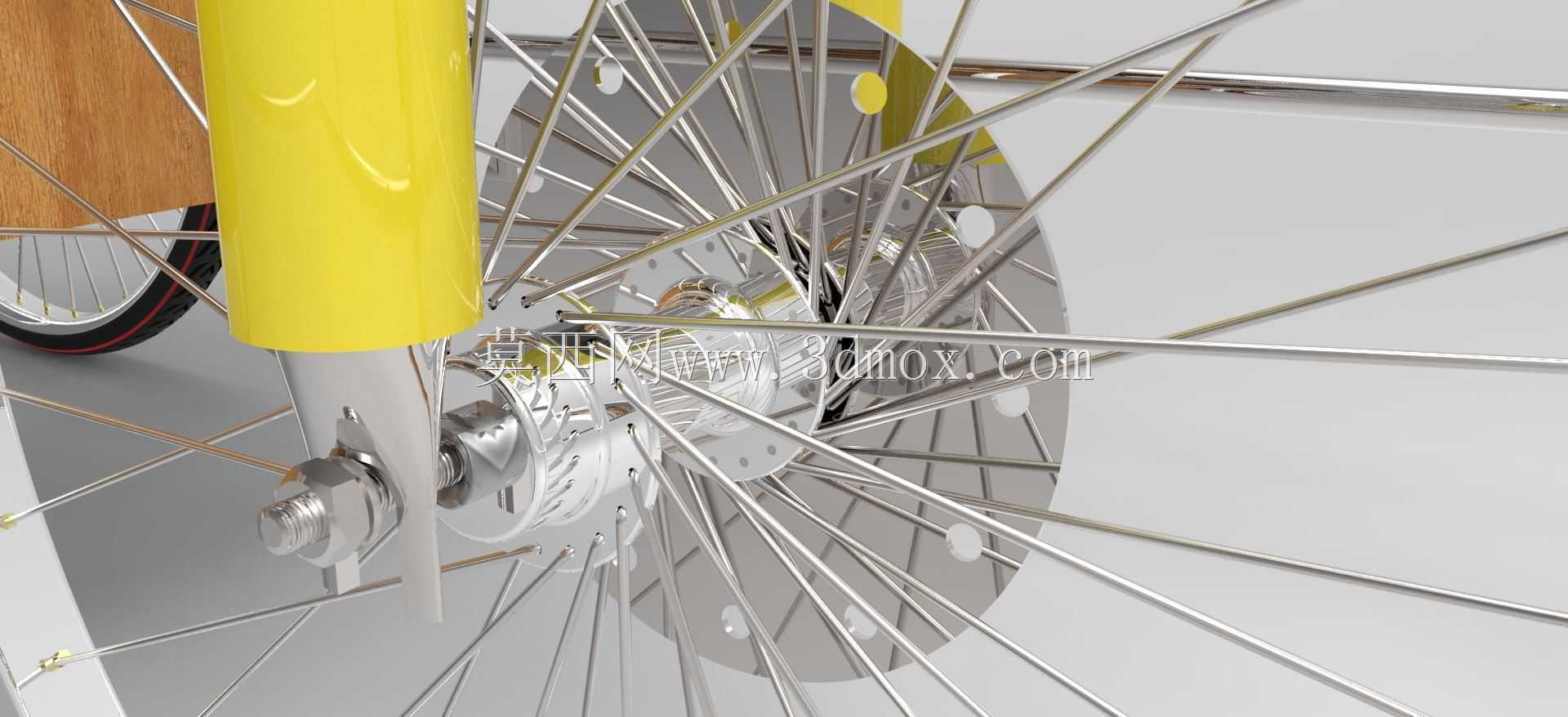

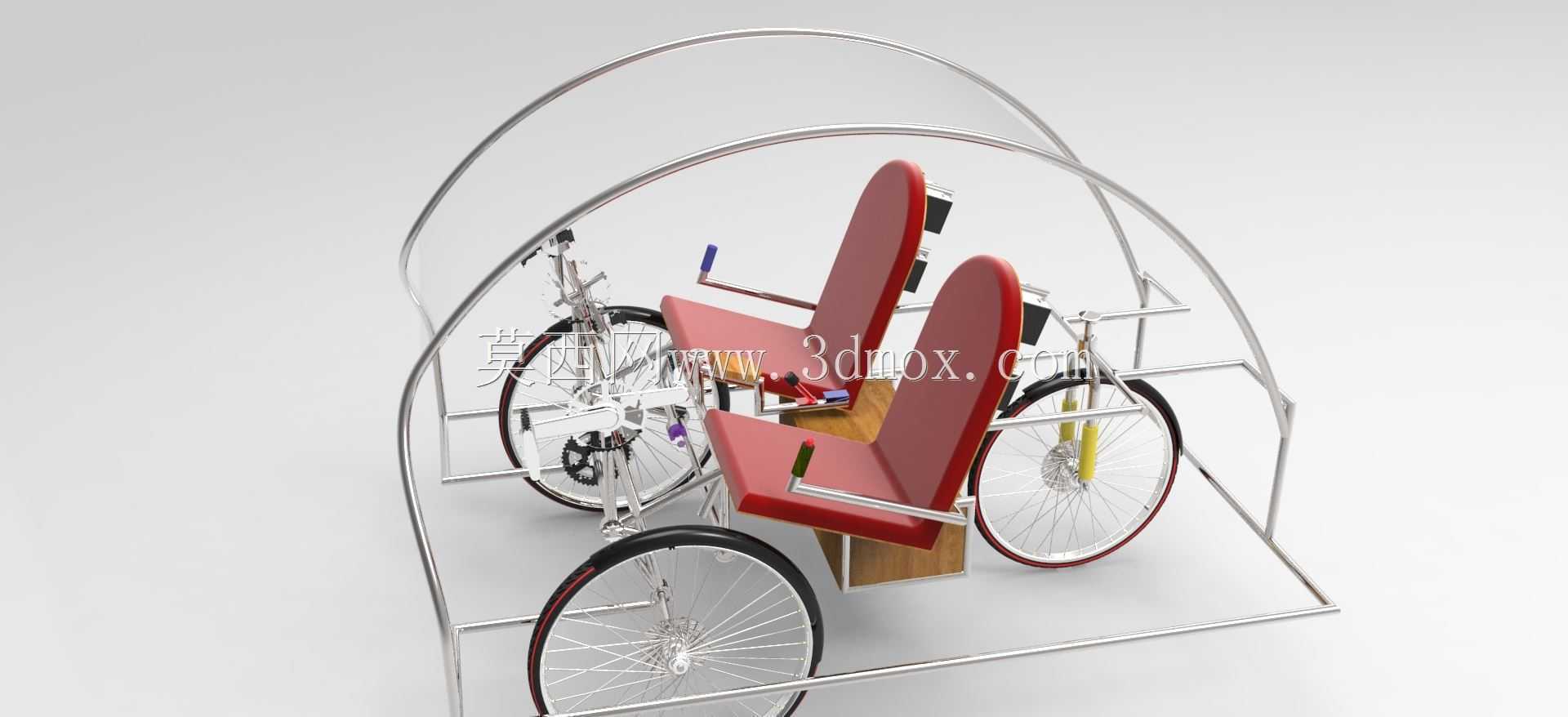

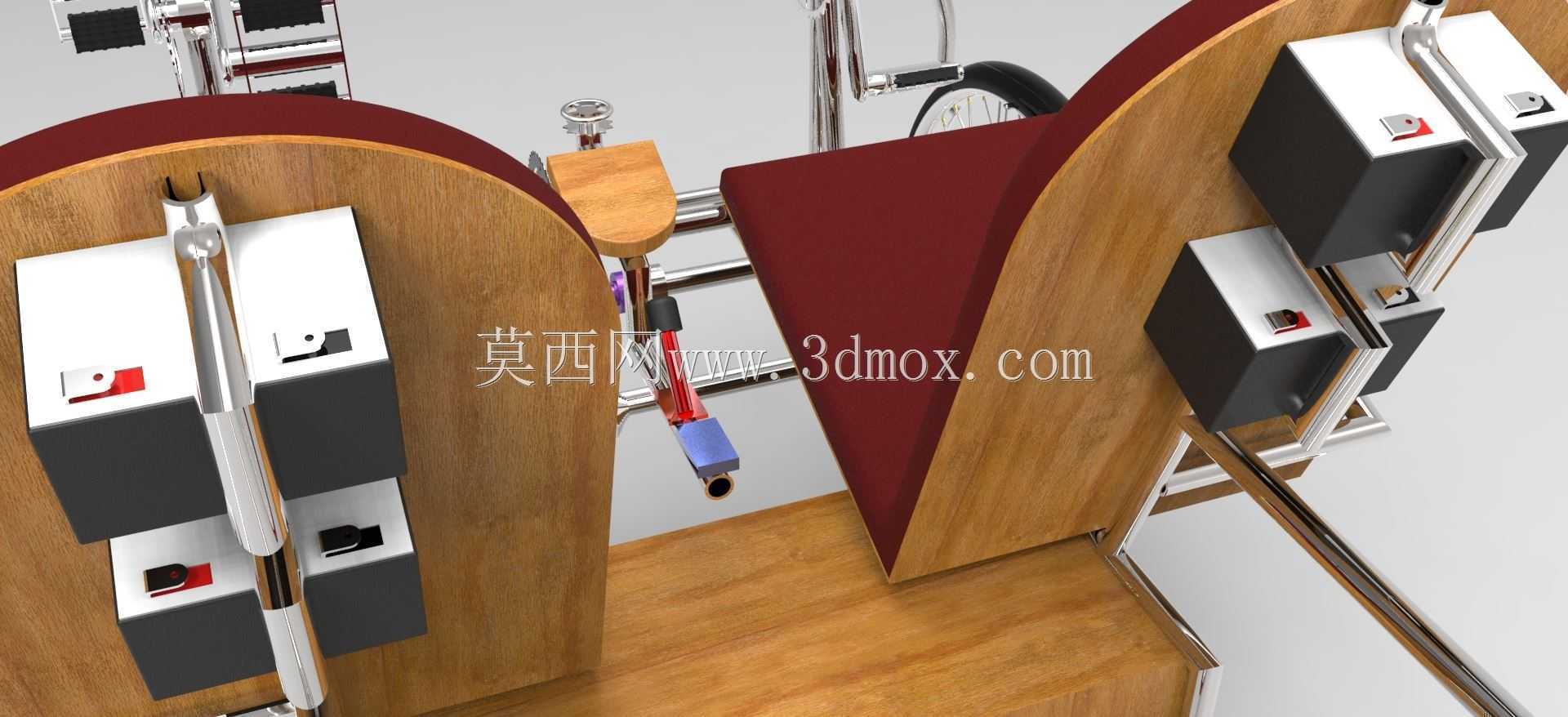

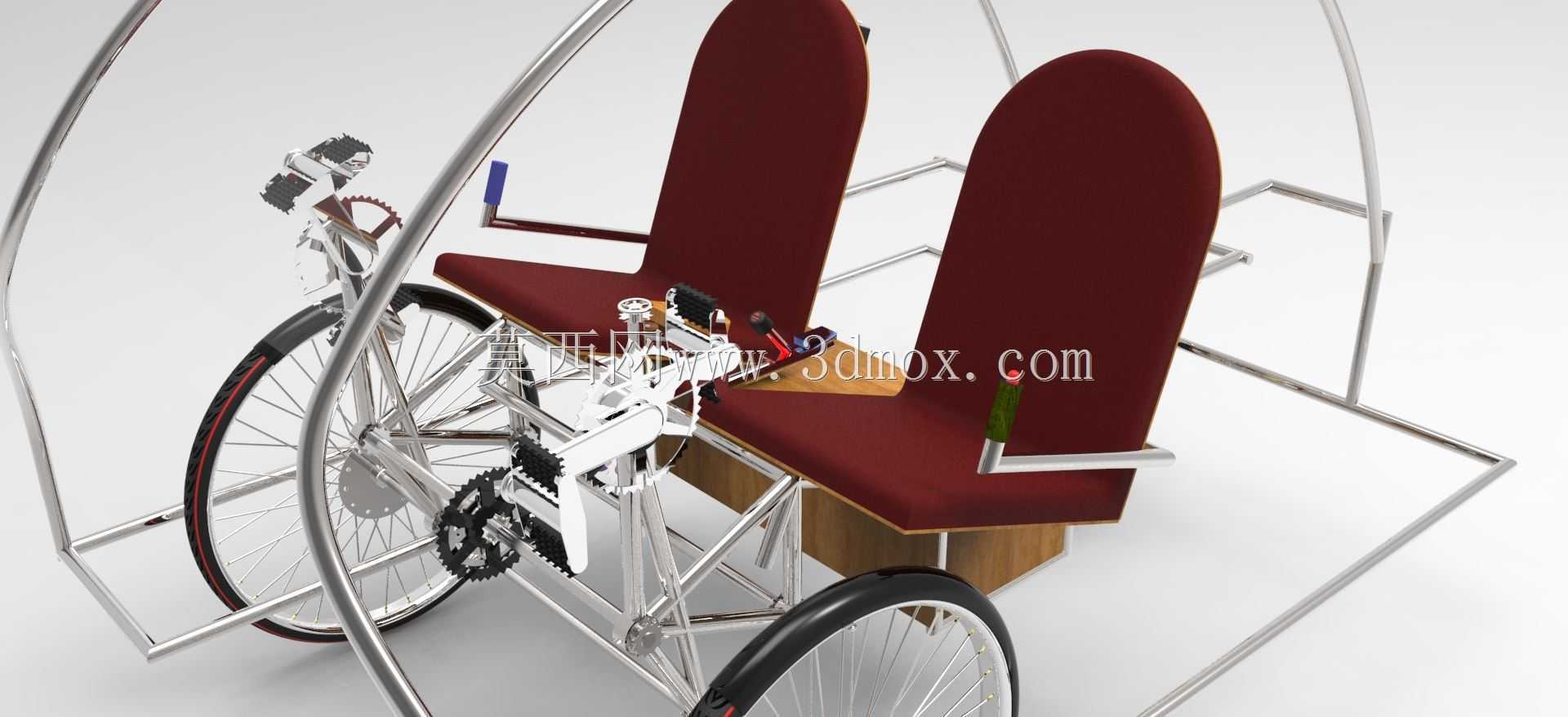

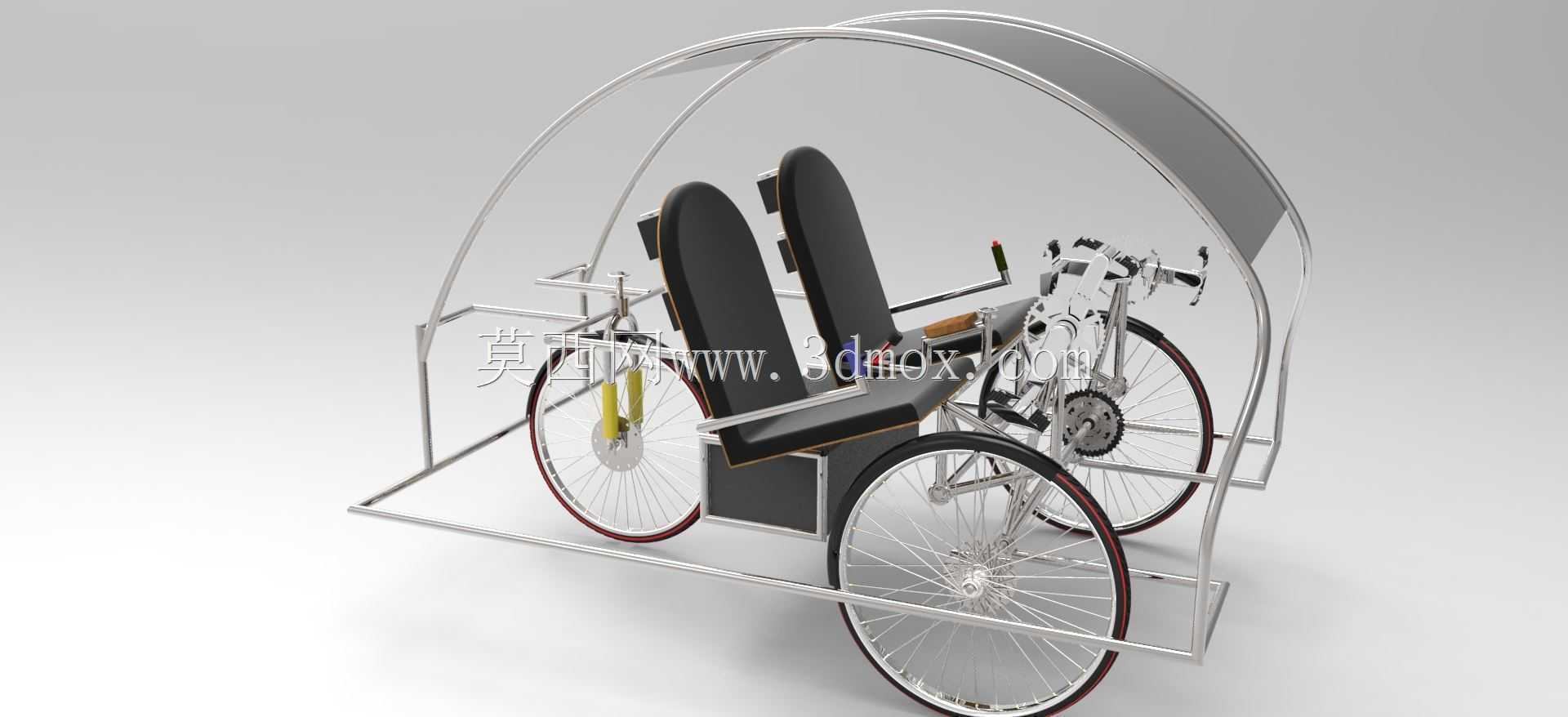

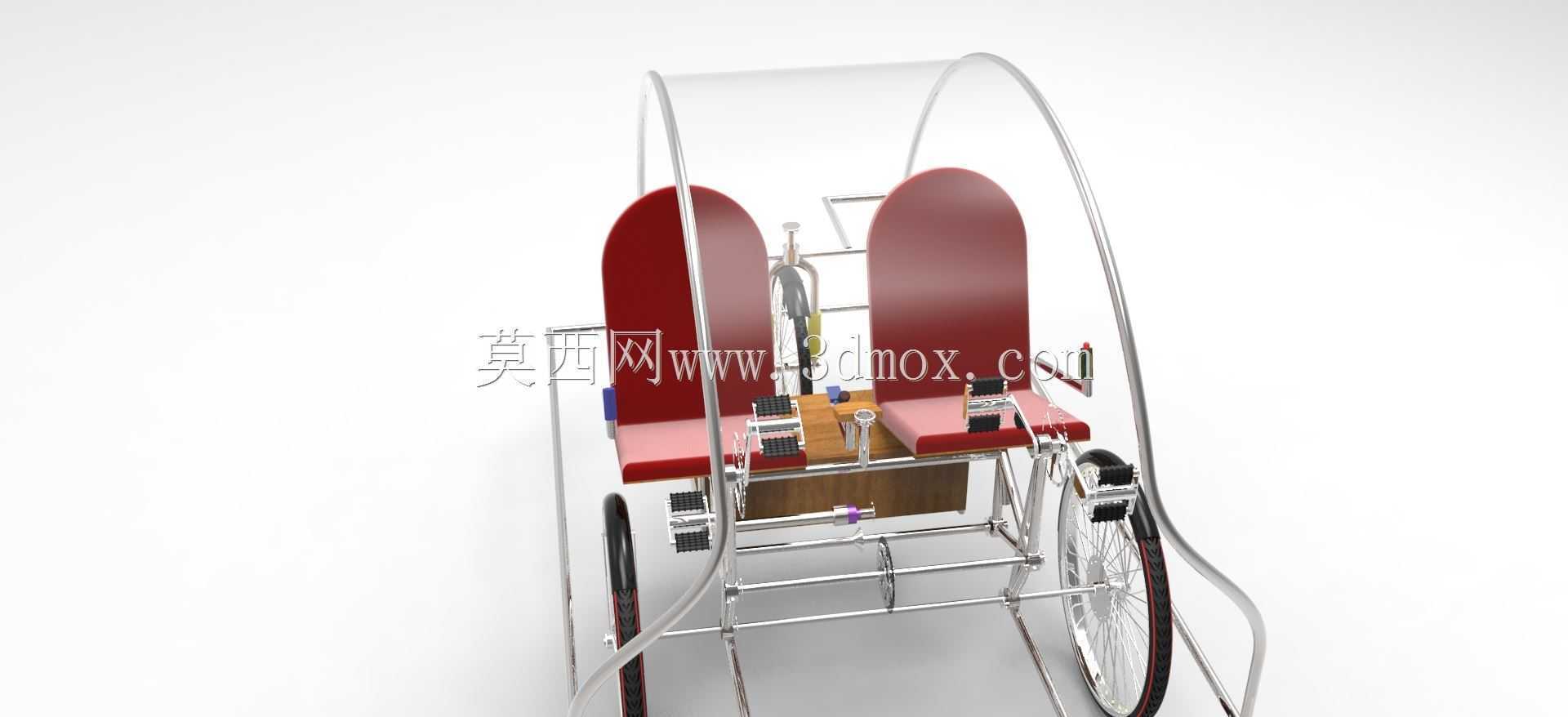

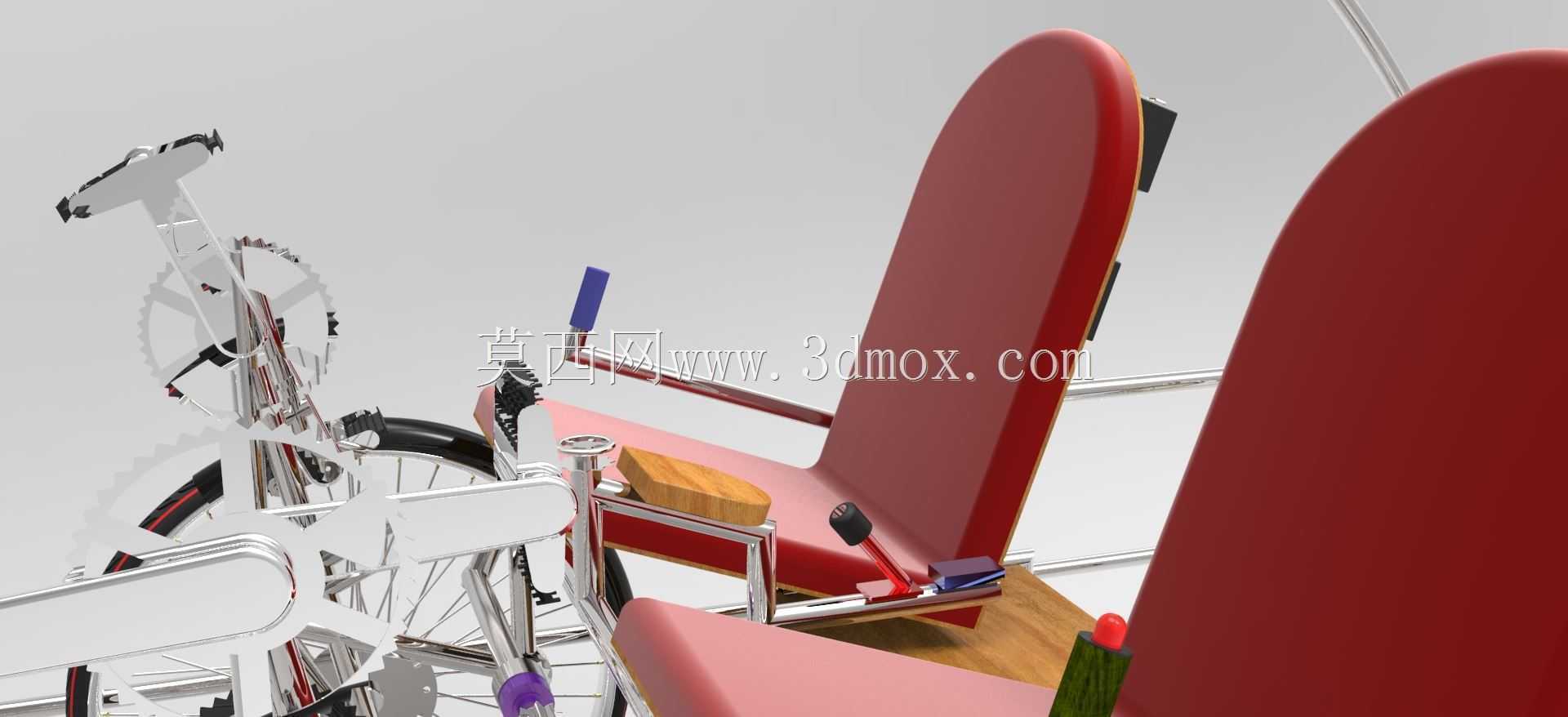

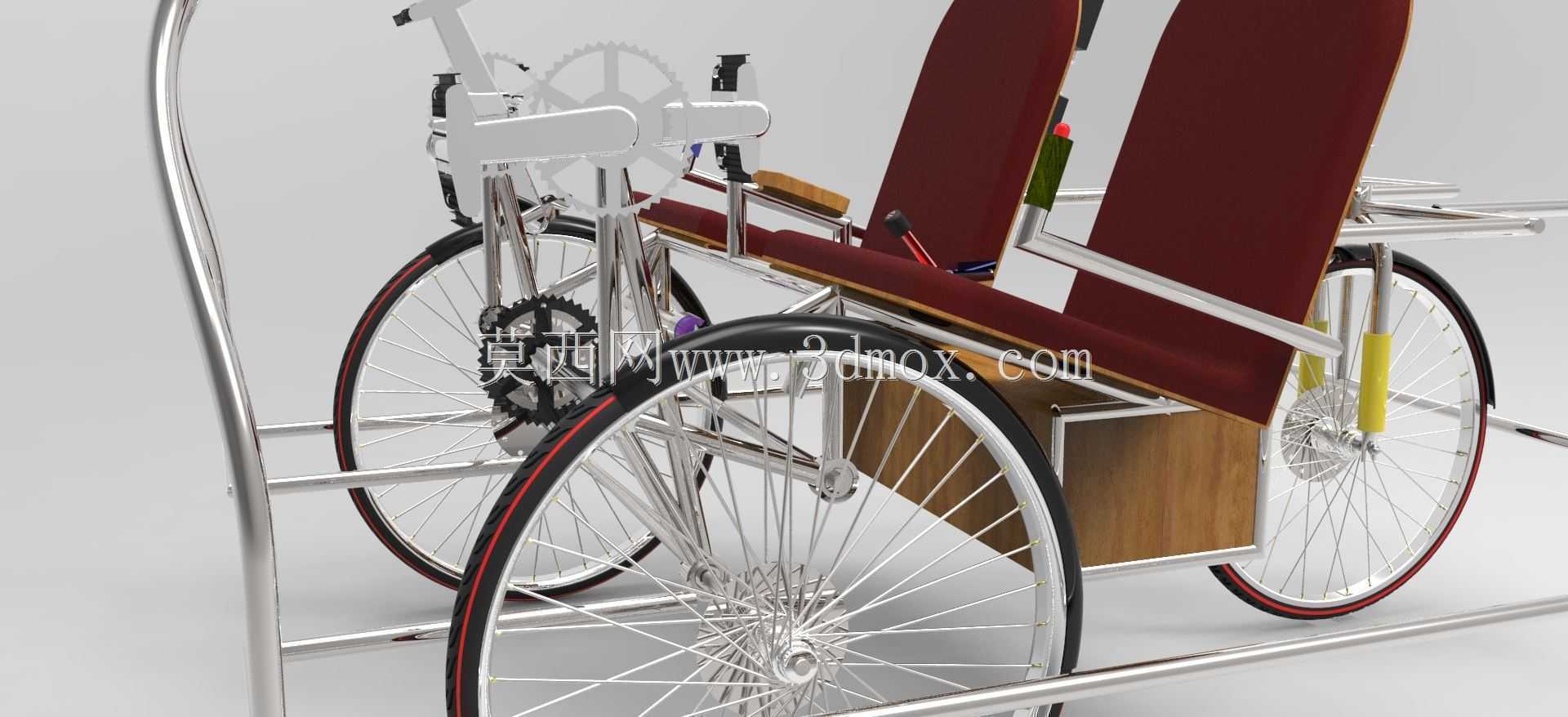

　　功能特性层面，整车设置前后排布的两个独立靠背座椅，座椅靠背采用符合人体背部曲线的弧面设计，座面预留了软性垫层的安装空间，长时间乘坐不易产生疲劳感；前方设置与自行车通用结构一致的车把转向机构，转向传动比经过调校，转向力度轻盈，操作逻辑与普通民用自行车完全一致，使用者无需额外学习即可上手。脚踏传动机构布置在前轮侧方，通过链传动将动力传递至前轮驱动整车行进，传动结构的张紧调节位置预留了足够的操作空间，后期维护调整链条松紧时无需拆解大量外围结构。

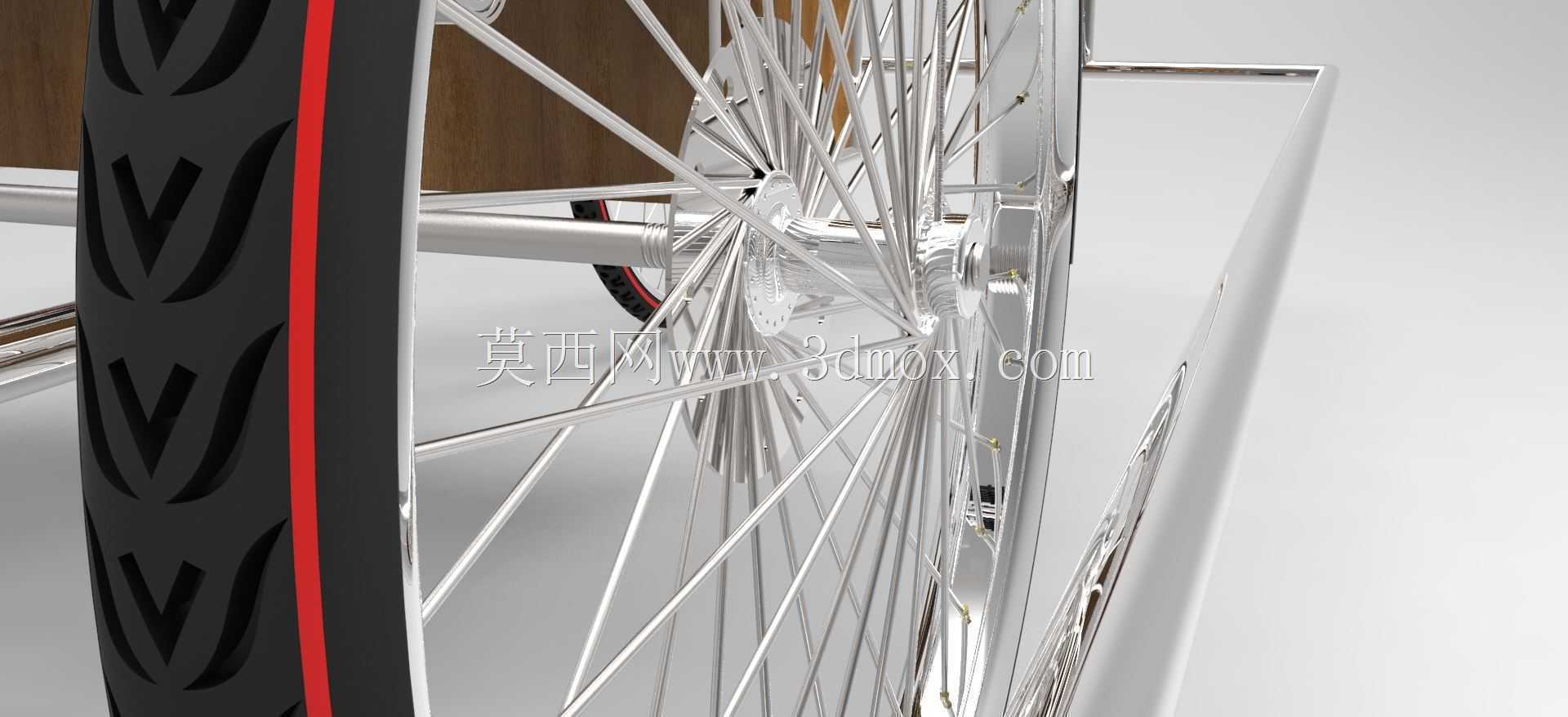

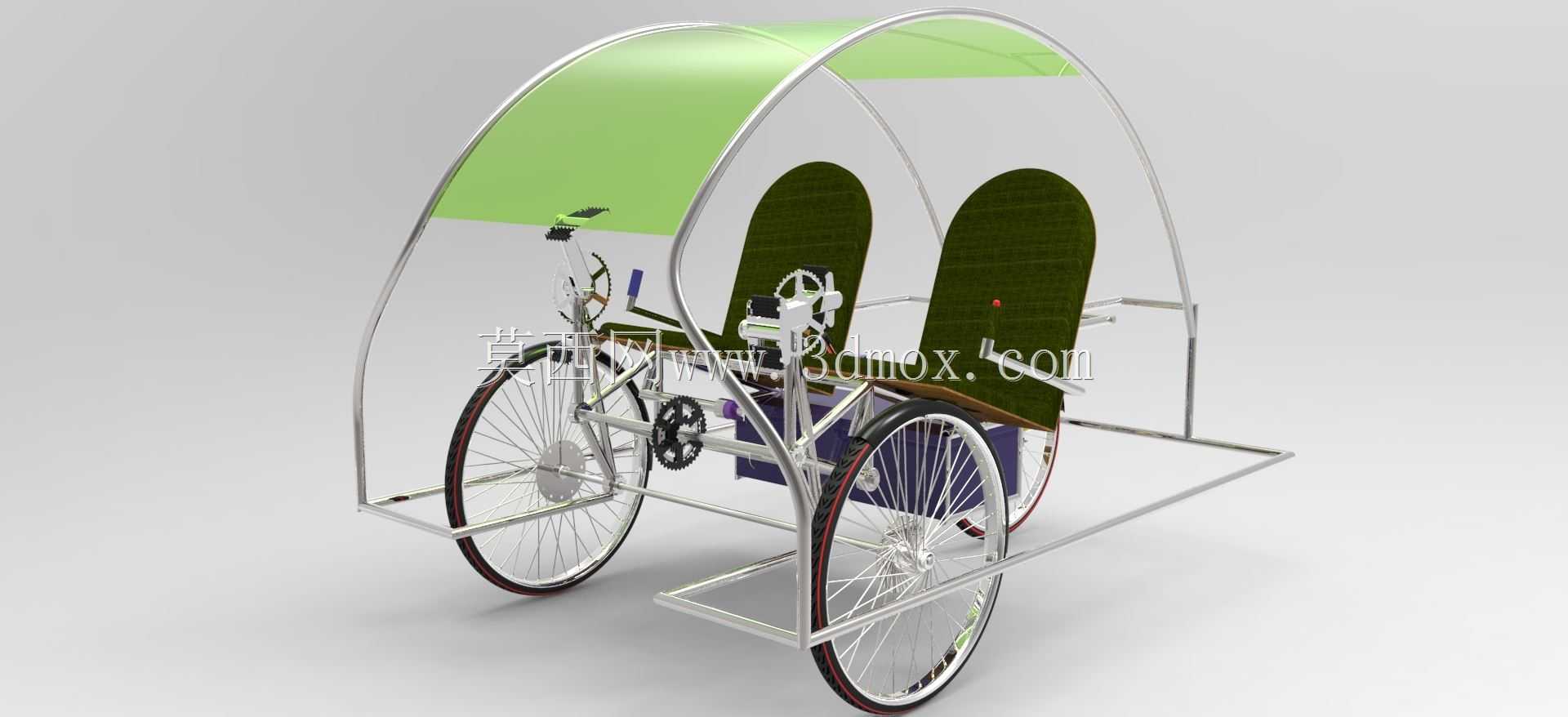

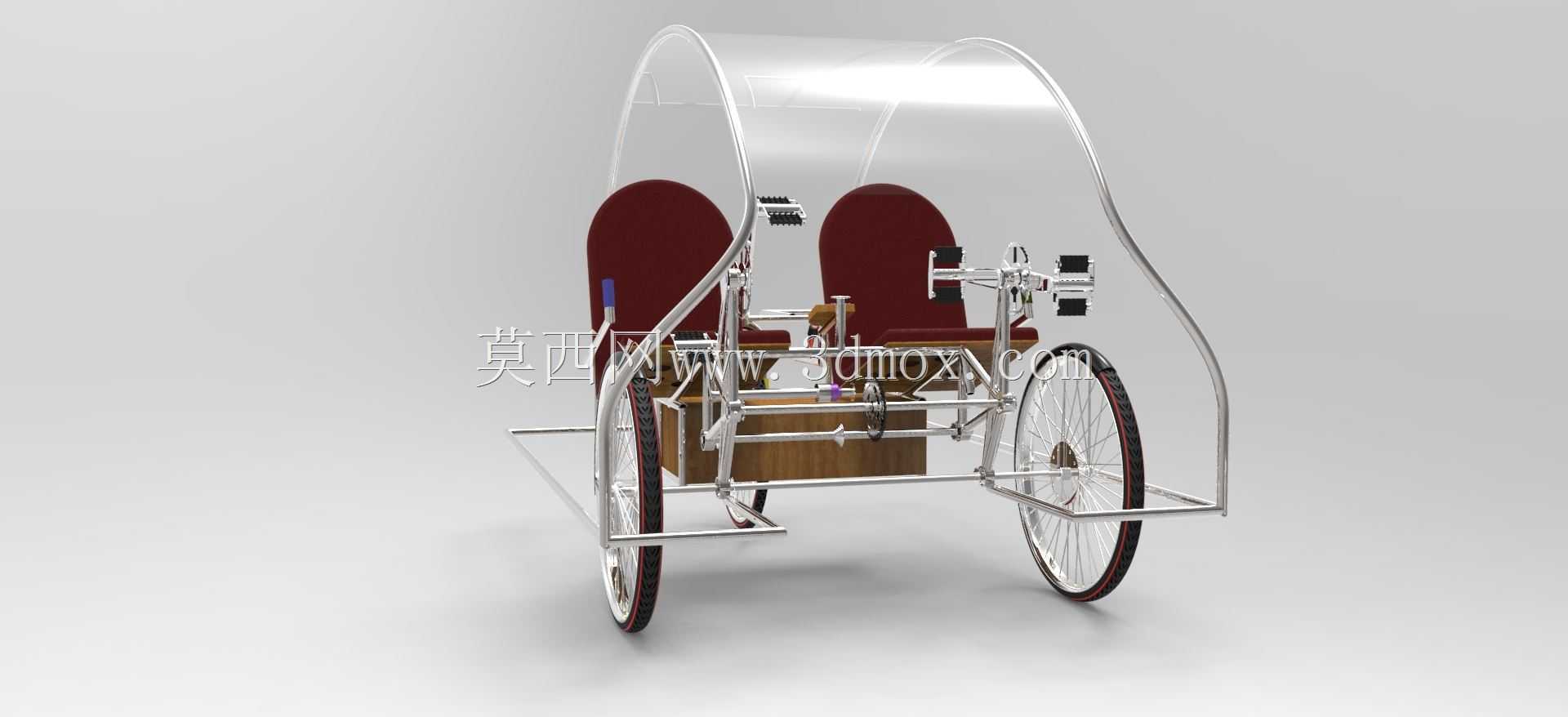

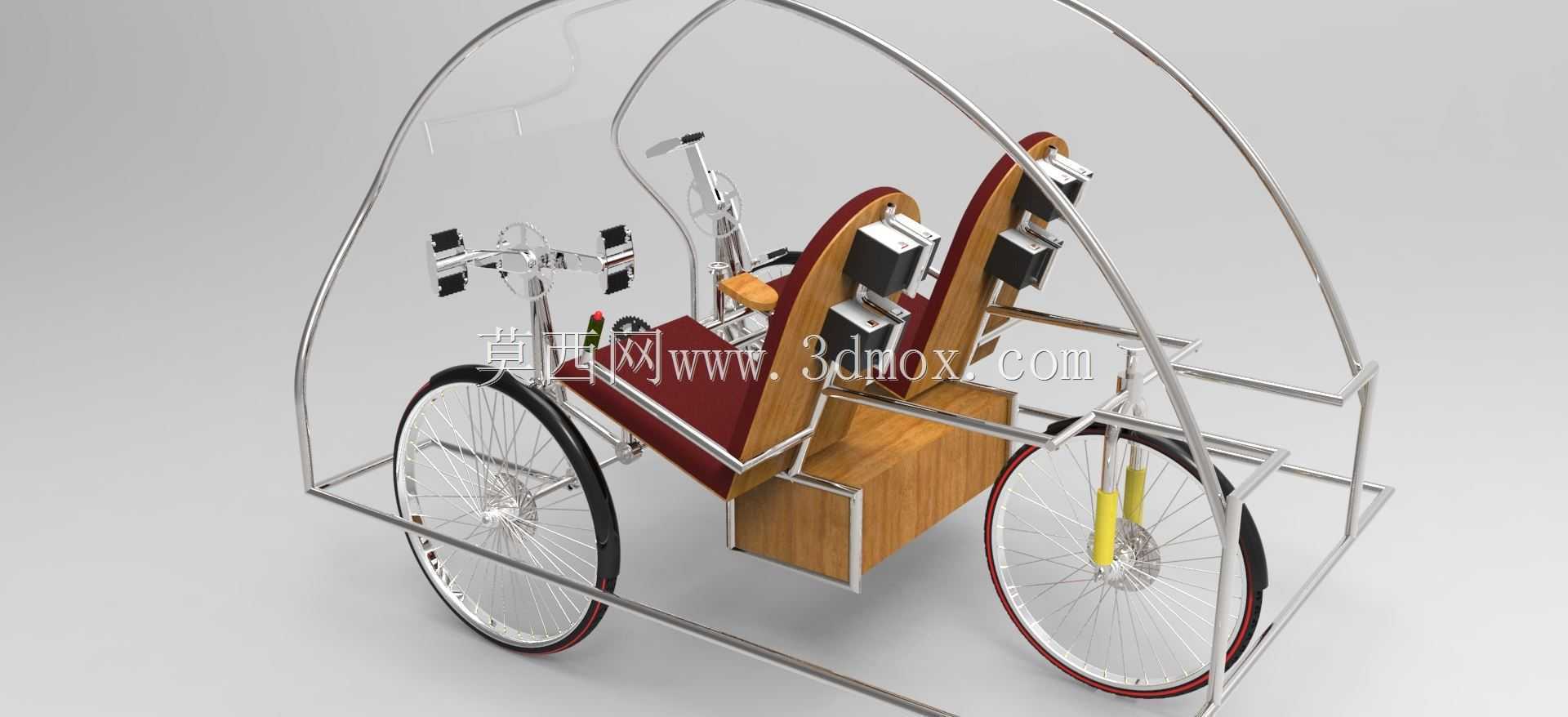

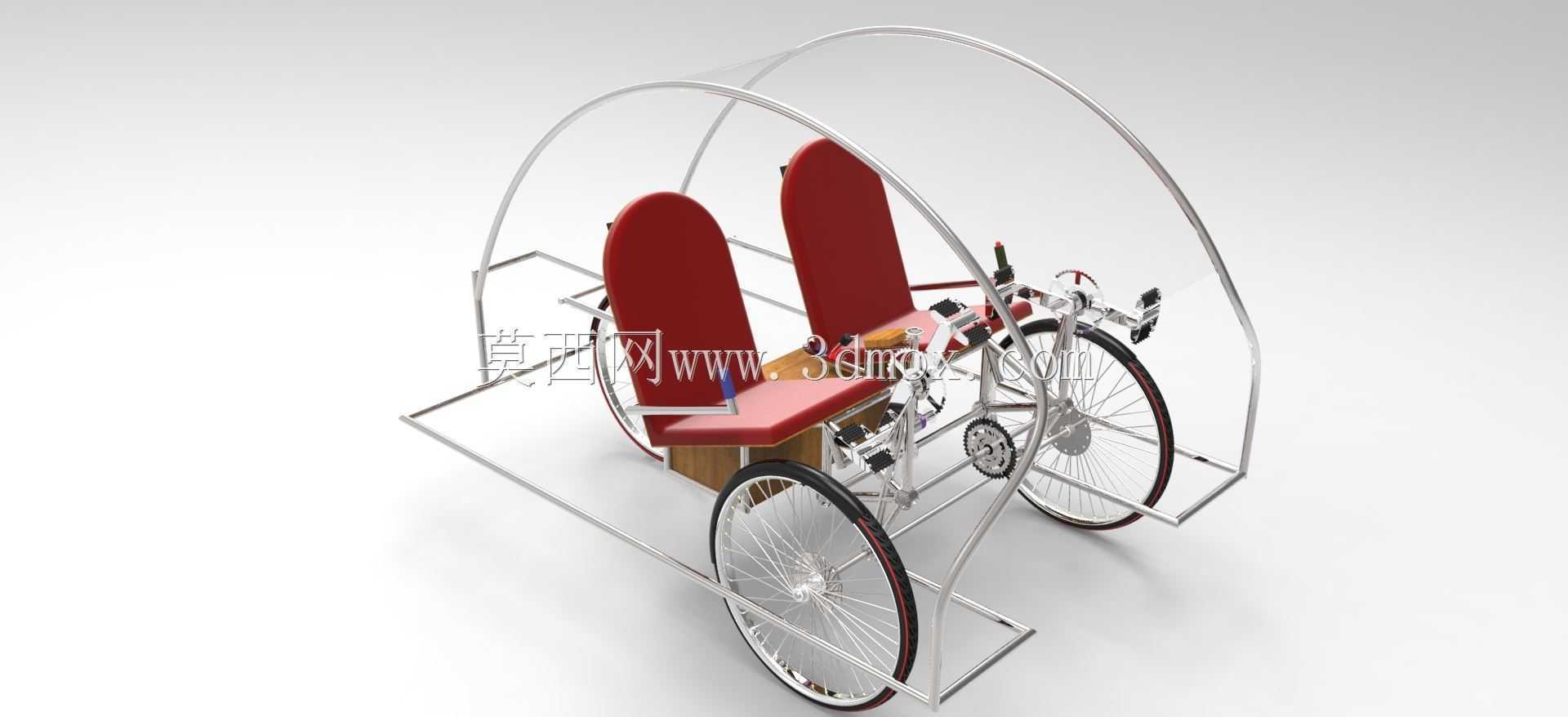

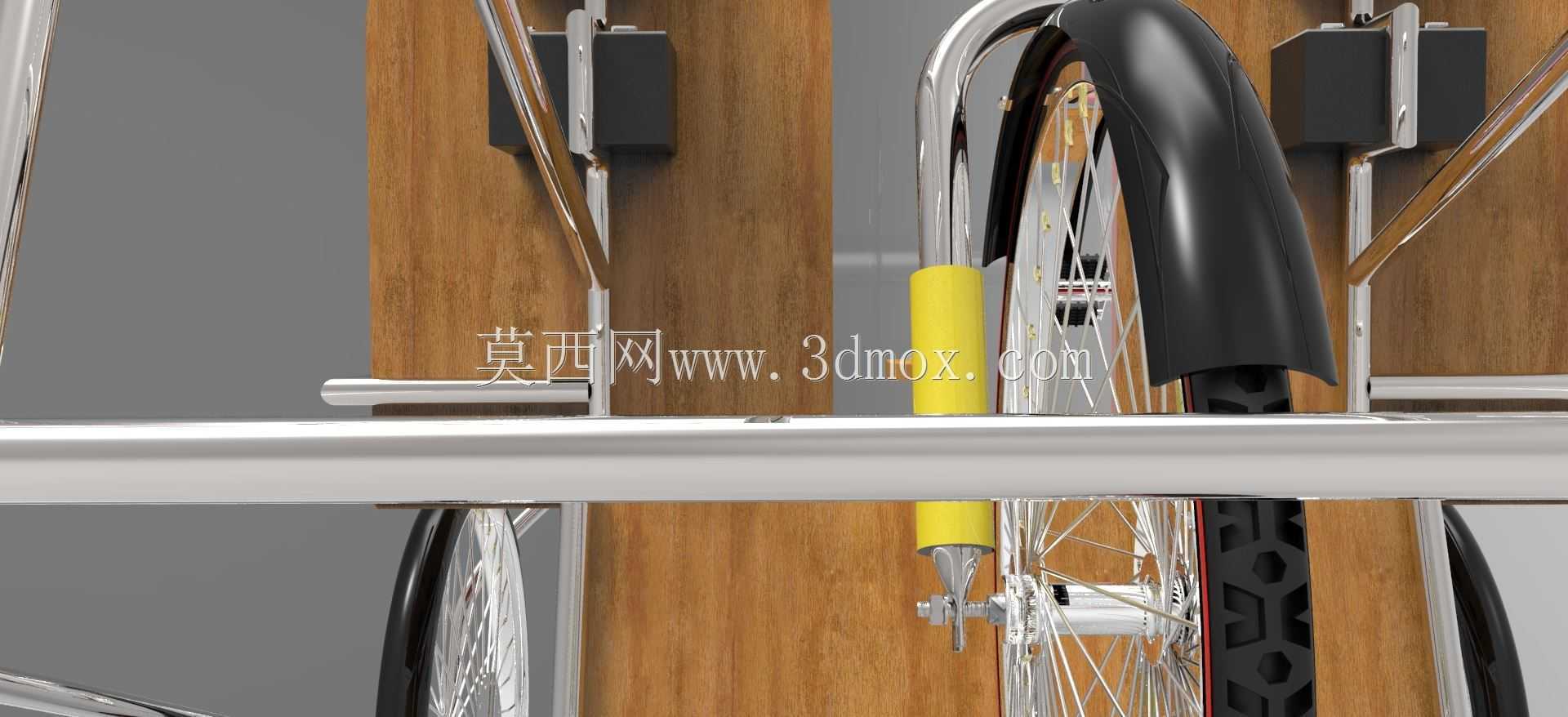

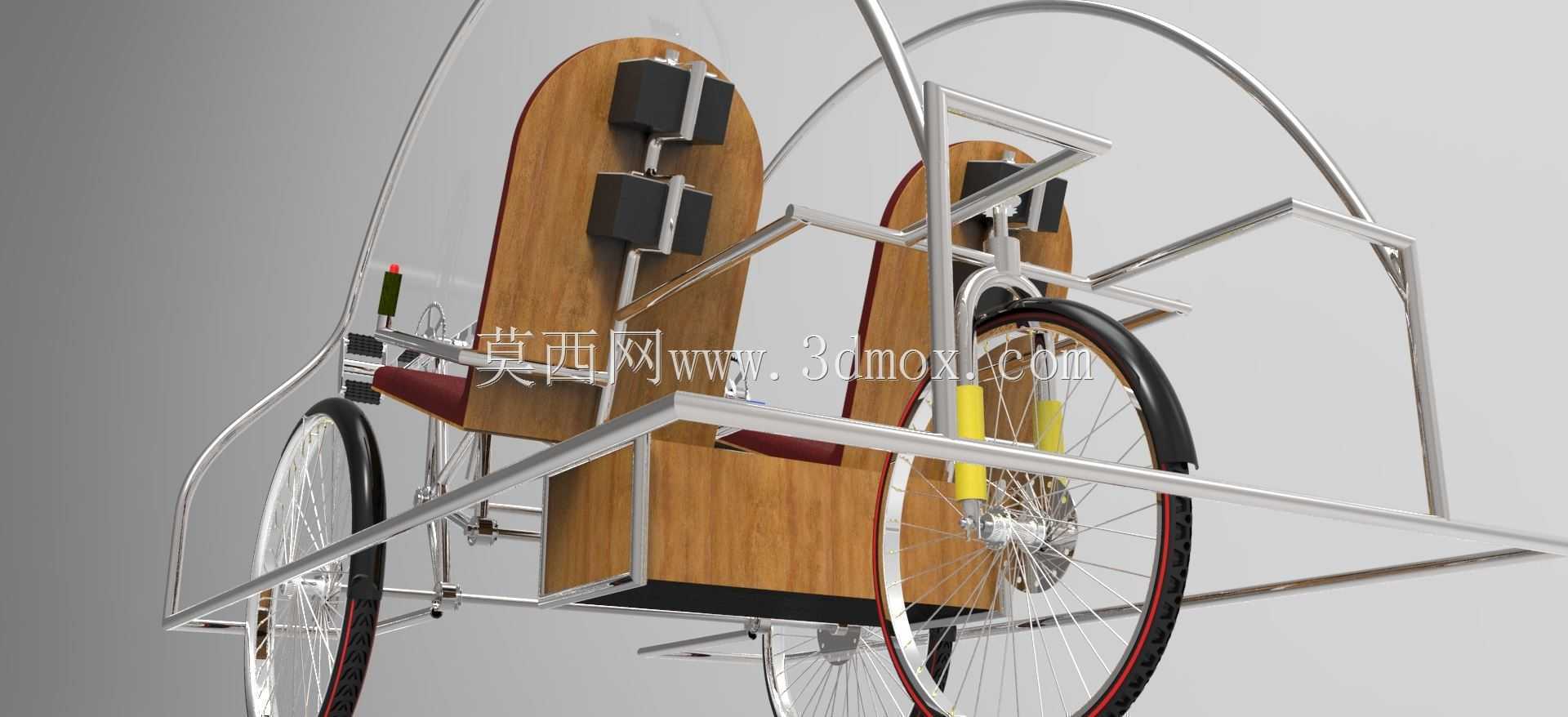

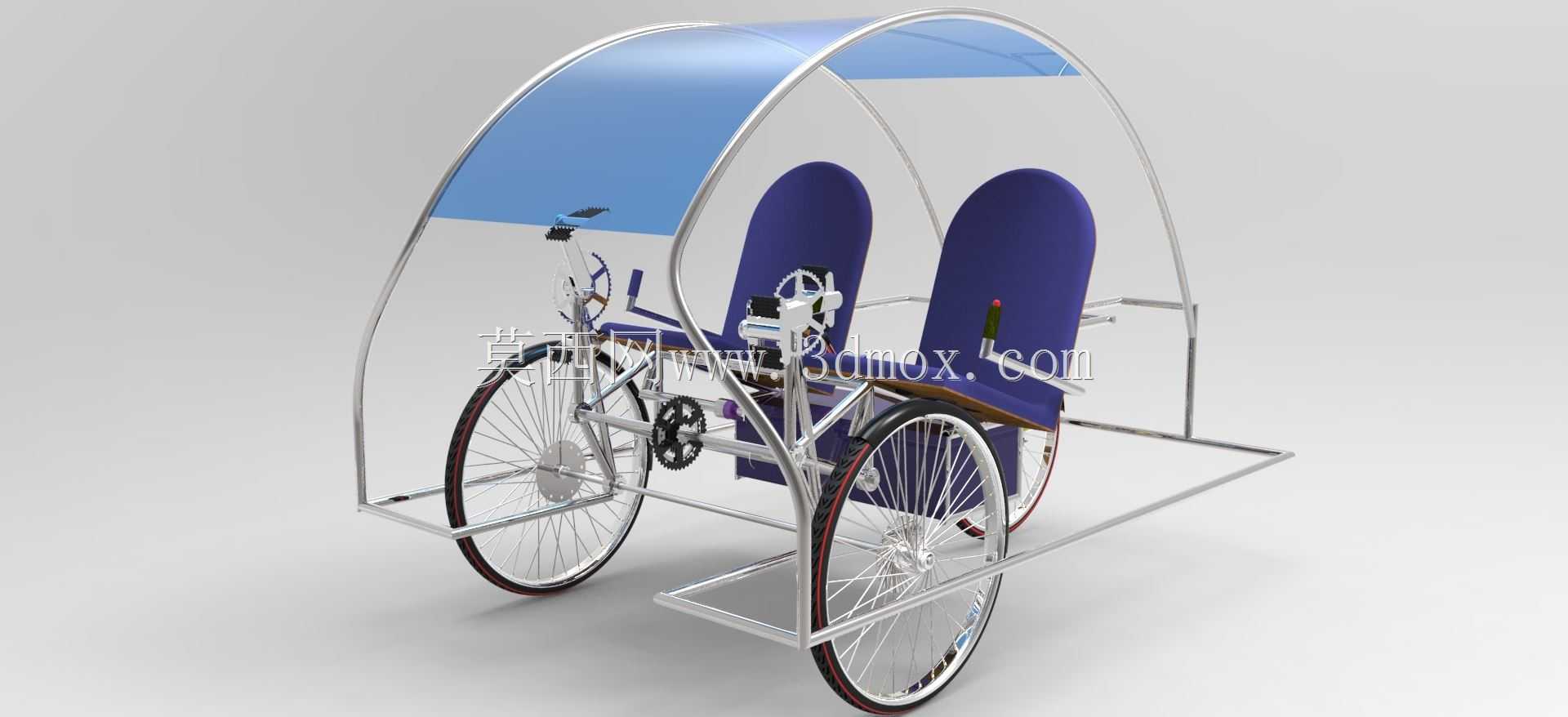

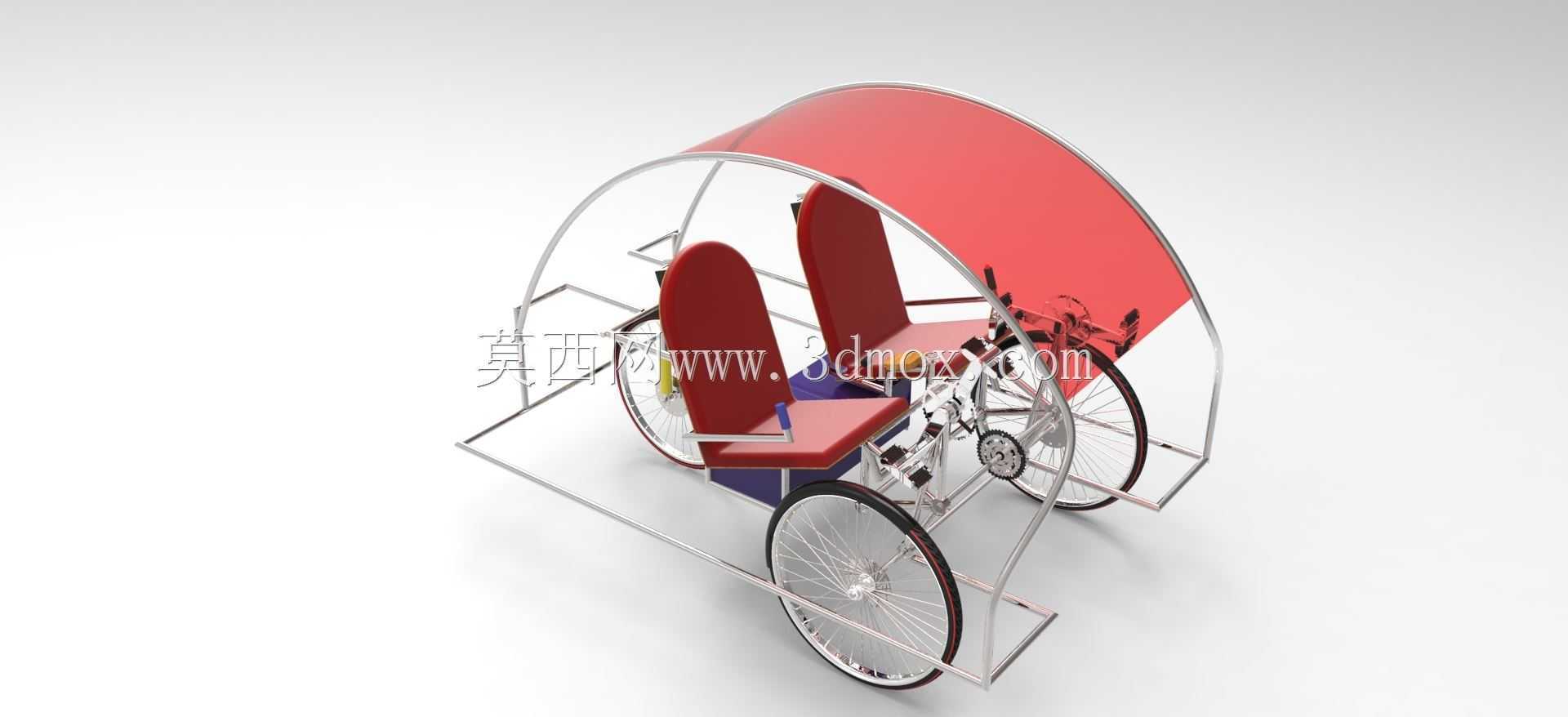

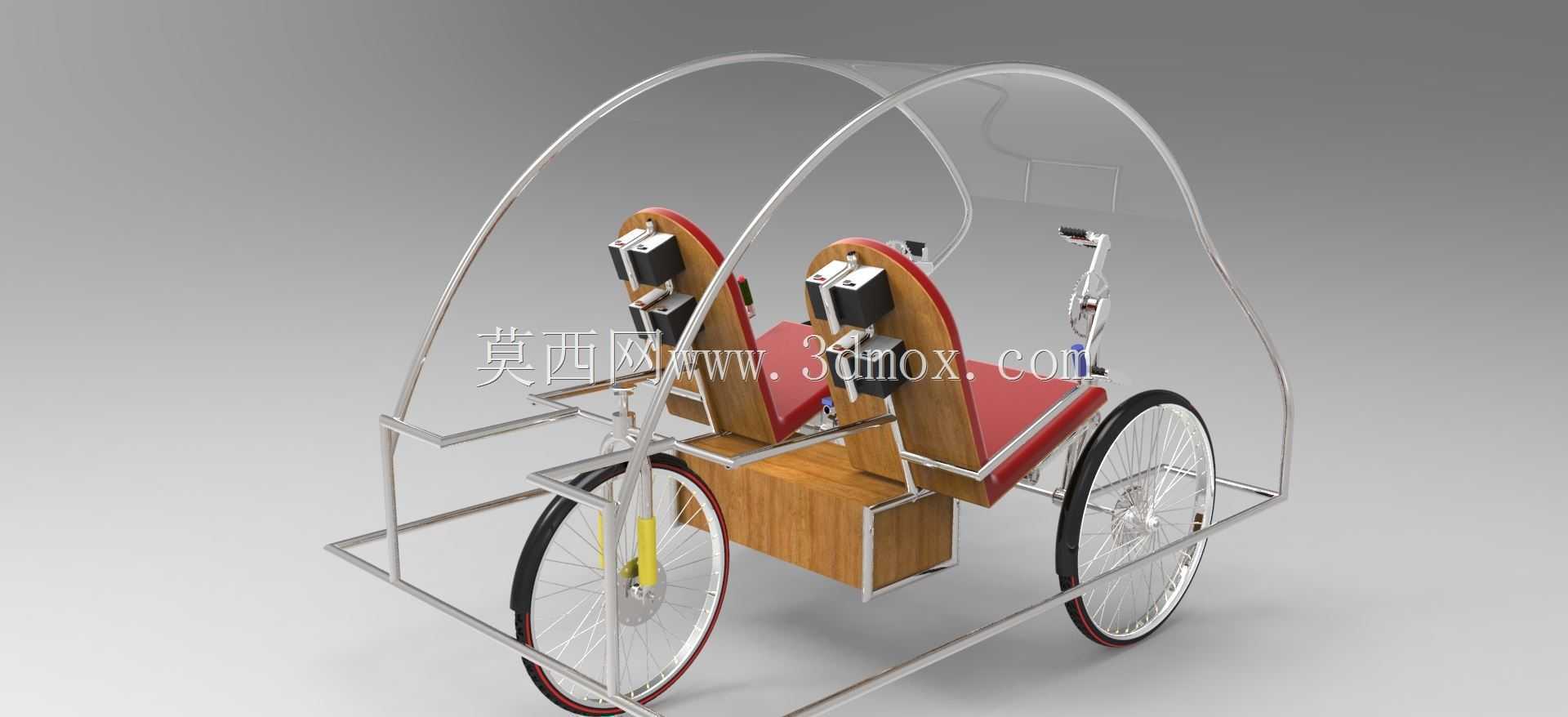

　　上部的弧形遮雨棚是这款设计的核心差异化结构，棚体采用轻量化金属管材弯制成整体弧形框架，框架两端直接与底部的车架主纵梁刚性连接，形成完整的笼式受力结构，不仅能起到遮阳挡雨的作用，还能在发生轻微侧向碰撞时为乘员提供外围防护。棚体顶部预留了柔性篷布的安装卡槽，可根据使用需求加装透明或不透明的篷布材料，篷布与框架的连接采用压条嵌入式固定，更换拆卸无需专用工具。车架底部采用矩形钢管焊接成整体承载平台，两个后轮分别通过独立的轮轴支架固定在平台尾部两侧，轮轴处预留了鼓刹结构的安装位，制动拉线沿车架管材内部走线，既避免了外露拉线被风雨侵蚀老化，也让整车外观更加整洁。

　　设计思路上，整车尽可能采用民用自行车通用的标准零部件，轮组、链条、飞轮、刹车手柄等部件都能和常规26寸自行车配件通用，大幅降低了后期的维修更换成本，也便于不同地区的使用者就地获取替换配件。外形尺寸方面，整车总宽度控制在900mm以内，总长度控制在2200mm左右，遮雨棚顶部最高点距离地面高度约1800mm，这个尺寸边界既保证了两名乘员乘坐时的头部与腿部空间充足，也能顺利通过城市非机动车道的限宽设施、小区门禁的常规宽度通道，停放时占用的空间仅相当于两台普通电动自行车的占地面积。

　　安装边界层面，整车的结构拆解后可分为车架主体、轮组组件、座椅组件、棚体框架、传动组件五个大的模块，各模块之间采用螺栓连接，无需专用焊接设备即可完成整机组装，适合小规模生产或者DIY组装场景。车架底部的承载平台除了安装座椅之外，还在座椅后方预留了约300mm长度的置物空间，可放置随身行李、小型采购物品，拓展了实际使用的载物能力。转向机构的限位结构做了物理角度限制，最大转向角度控制在左右各35度，避免大角度转向时前轮与车架、棚体结构发生干涉，同时也能防止高速转向时角度过大引发侧翻。整车的受力经过校核，车架主纵梁采用壁厚2mm的矩形钢管，在满载两名乘员加随身行李的总载荷下，管材的弯曲应力、焊接位置的疲劳强度都满足非机动载具的使用强度要求，正常使用场景下的结构寿命可达到普通民用自行车的同等水平。
