乘用车镀铬合金轮毂逆向结构设计

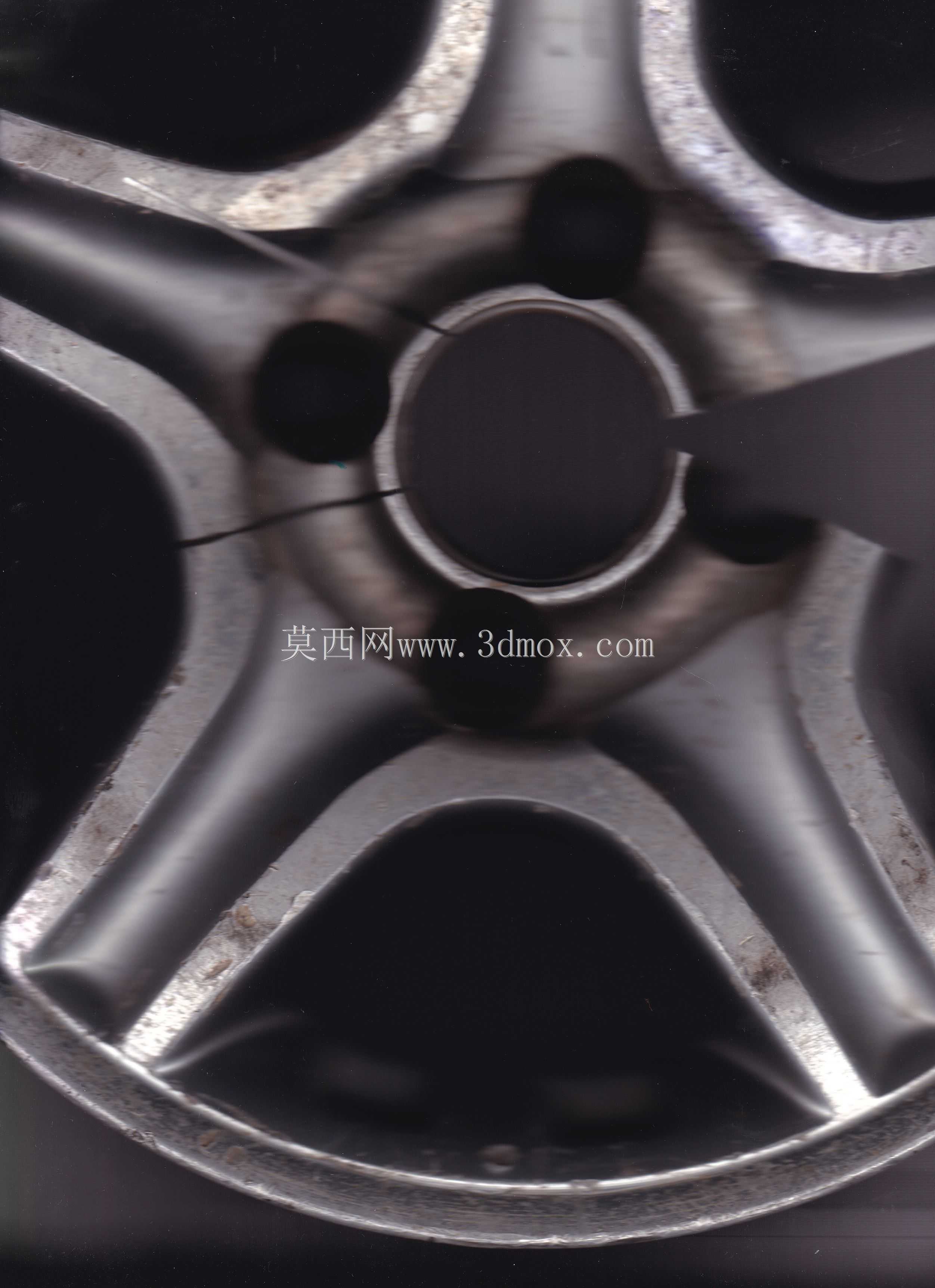

　　日常做底盘件逆向开发时，车轮是最先要核对安装边界的部件，毕竟它直接关联轮胎匹配、制动系统避让、转向节安装精度，差几毫米就可能出现干涉、抖动甚至脱落的风险。这款镀铬合金轮毂的逆向过程，最先锚定的是安装面的核心参数，也就是PCD节圆直径、中心孔孔径、螺栓孔数量与沉头深度，这几个参数是和车辆轮毂轴头直接配合的基准，逆向时优先通过三坐标打点采集安装面的点位数据，确保和原厂轴头的配合公差控制在过渡配合区间，避免高速行驶时出现轮圈跳动。

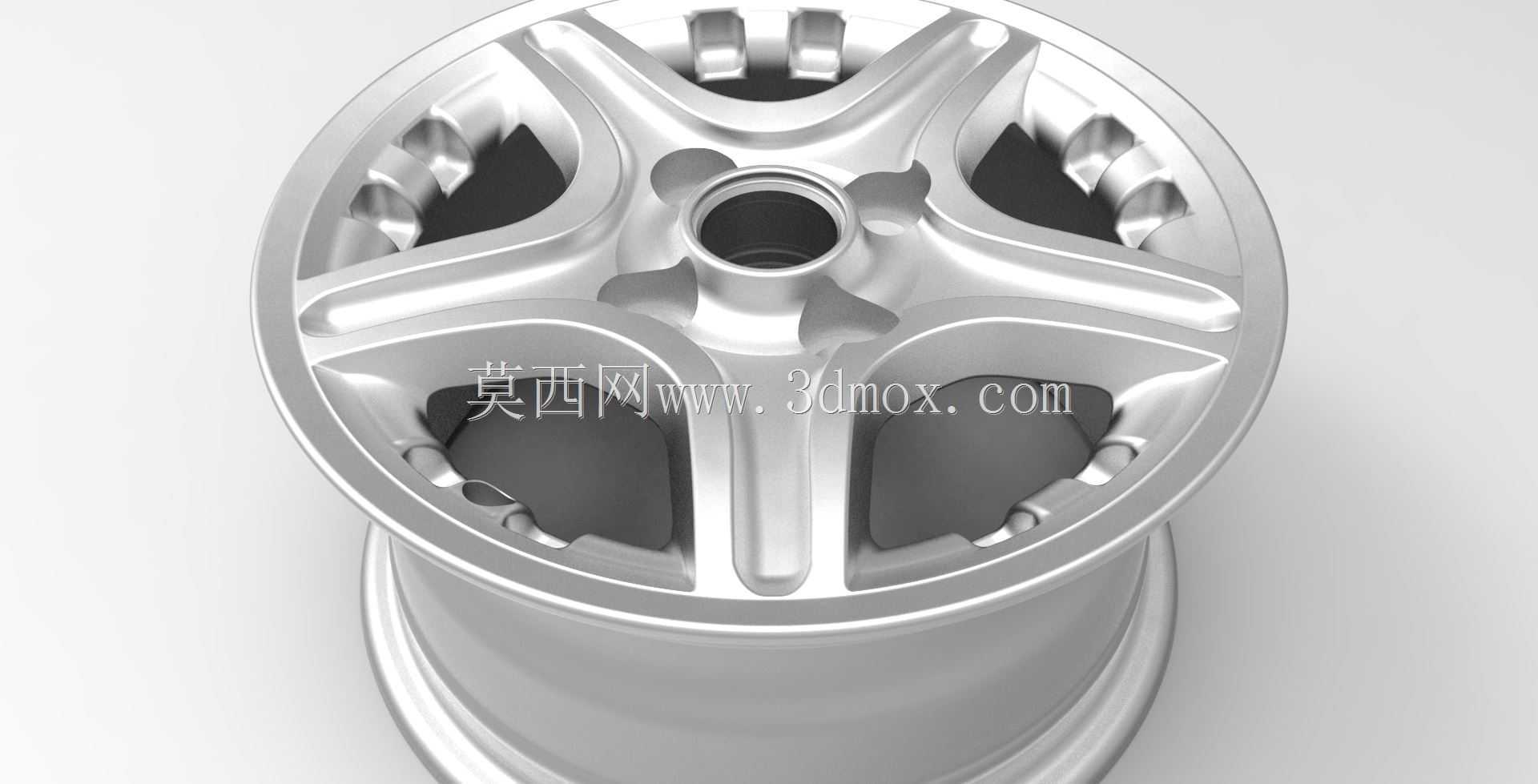

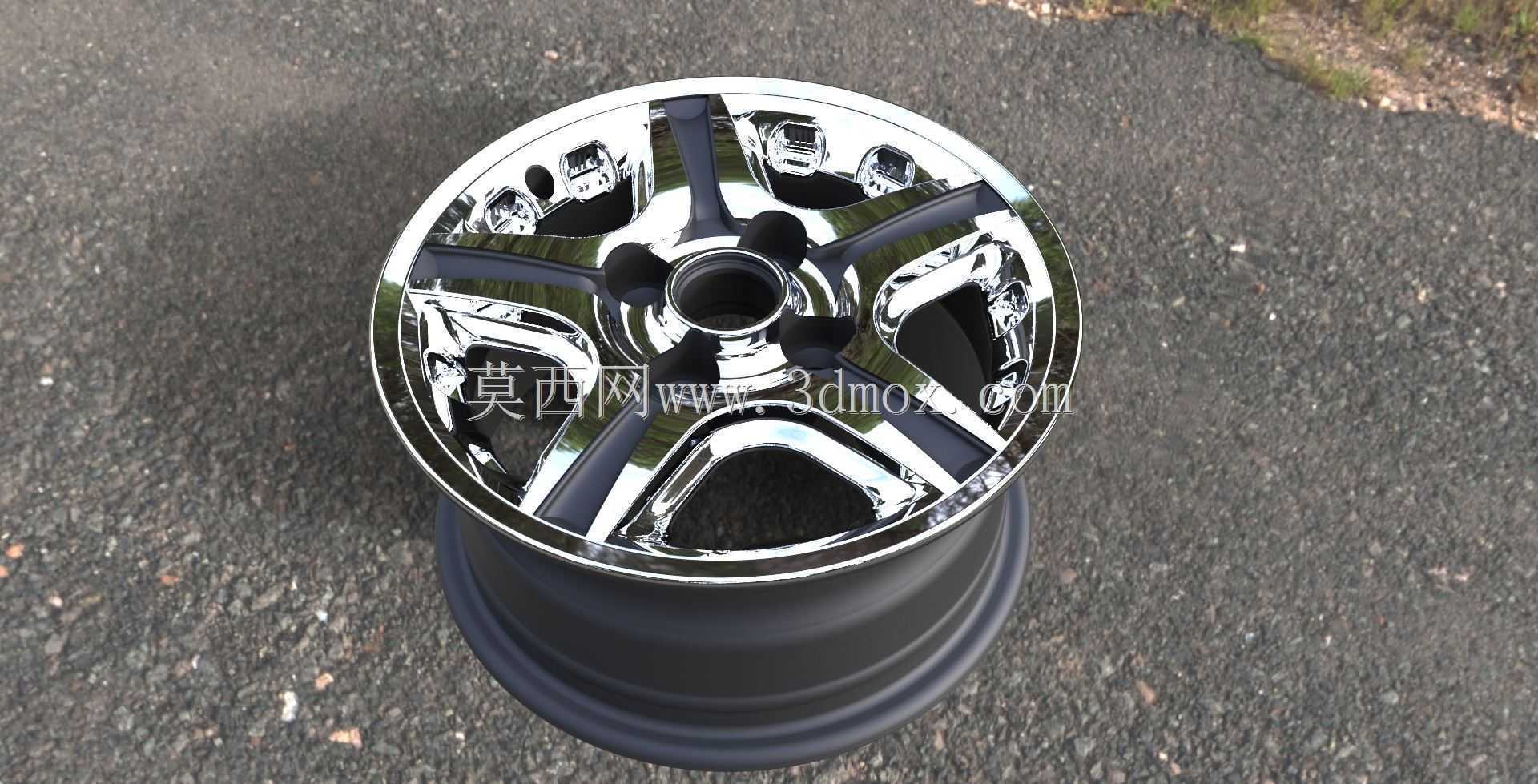

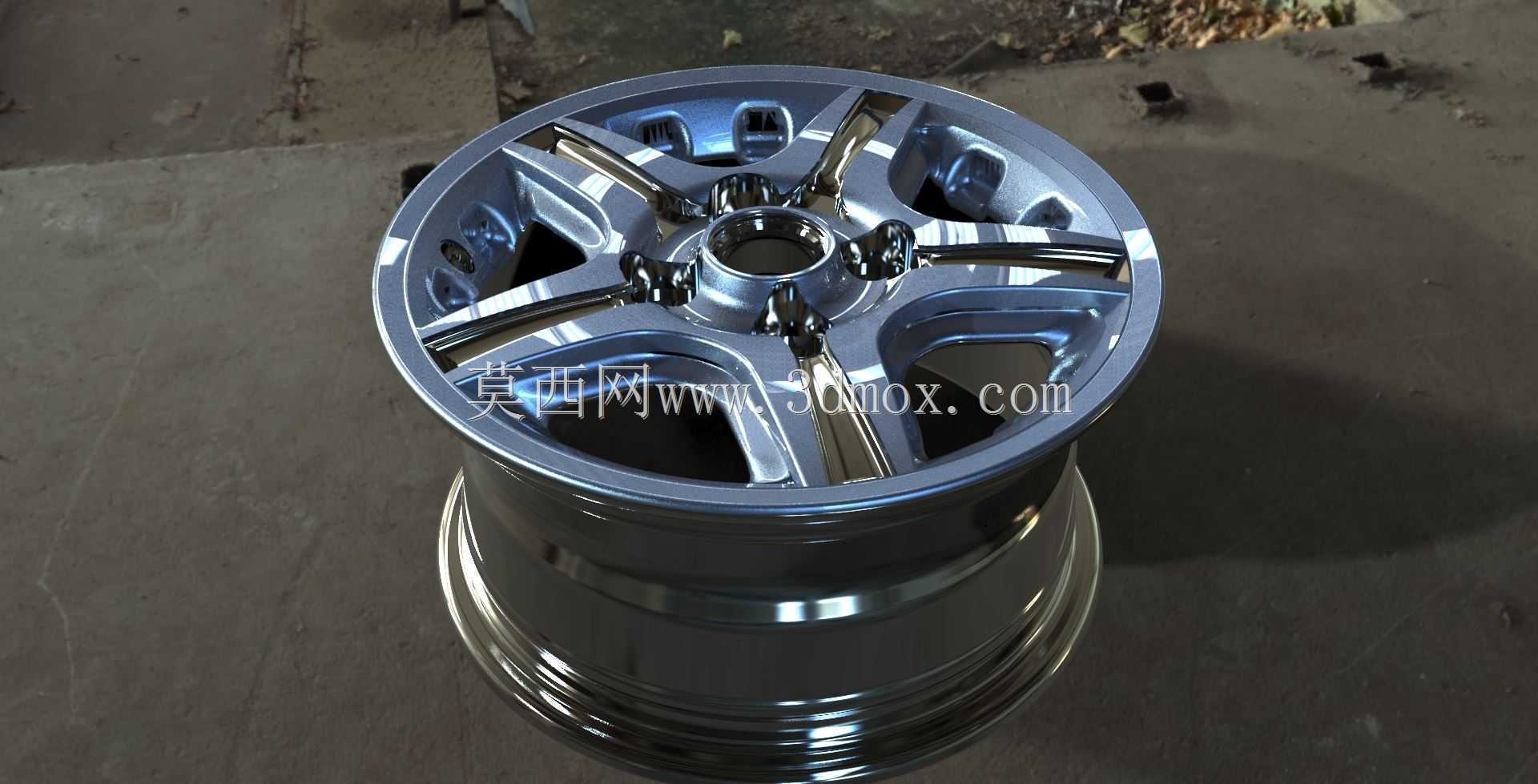

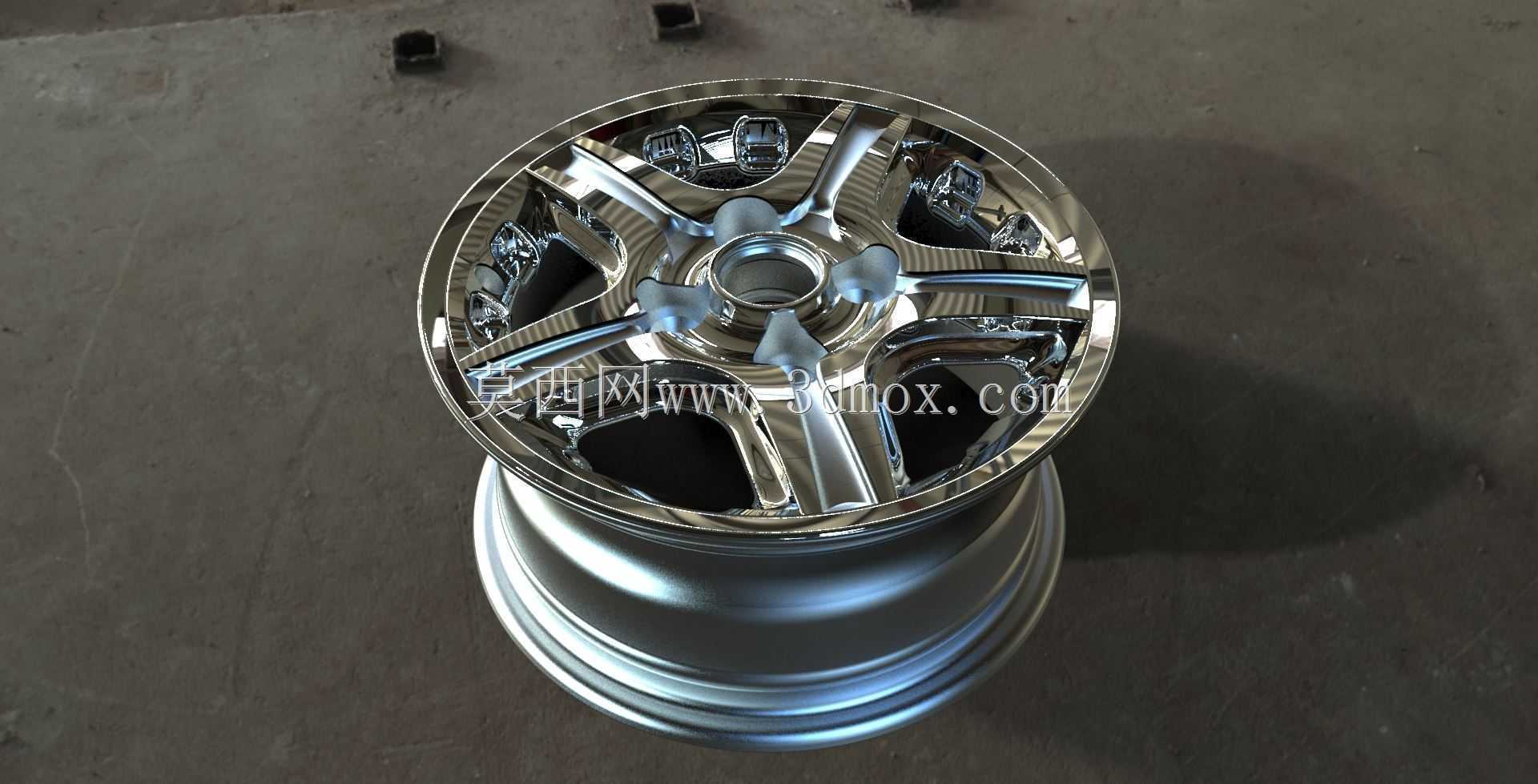

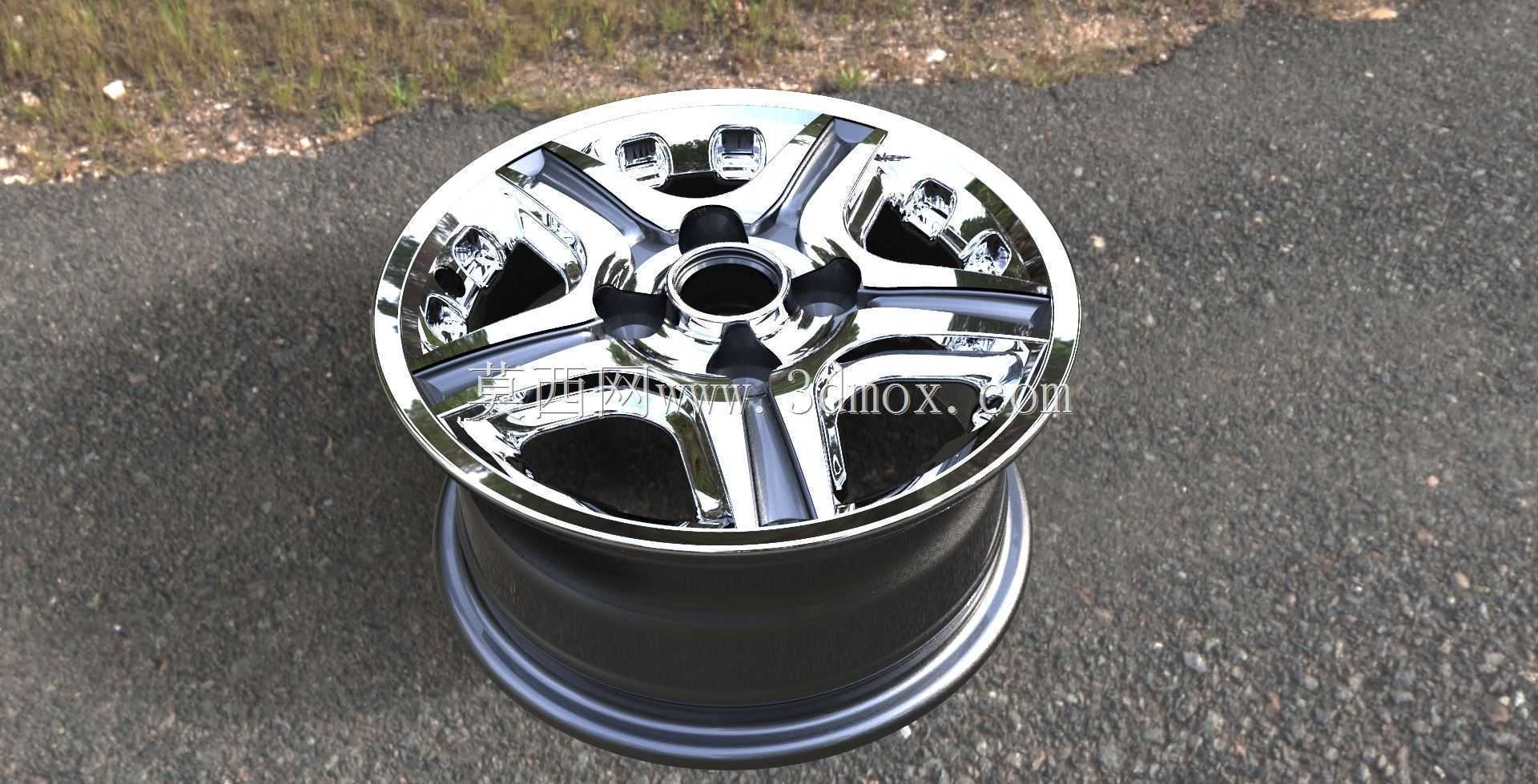

　　从实际装车场景来看，这类多辐条镀铬轮毂多用于家用乘用车的中高配车型，除了承载整车重量、传递驱动与制动力矩的基础功能外，亮面镀铬的外观设计也承担了外观装饰的作用，辐条的造型在逆向时不能只抄外观曲面，还要同步考虑铸造工艺的拔模角度，每根辐条的背面都做了渐变的壁厚处理，靠近轮心的安装盘位置壁厚更大，往轮辋边缘延伸时逐步减薄，既保证了辐条的结构强度，也能控制整体重量，降低簧下质量，提升车辆的操控响应性。

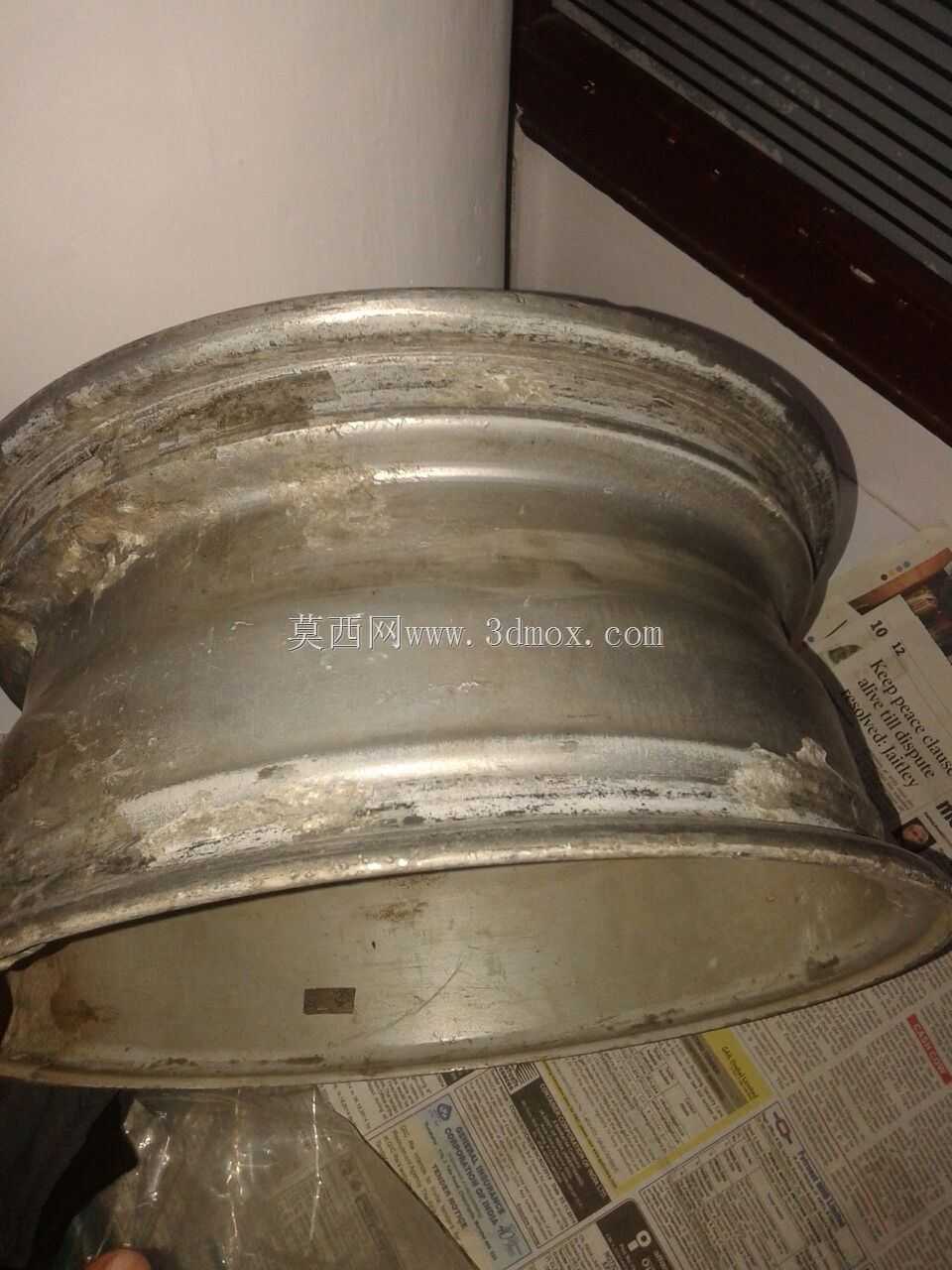

　　轮辋部分的尺寸匹配是逆向的另一核心，要对应适配轮胎的胎圈座直径、槽口深度，还有气门嘴的安装孔位置，轮辋的法兰边厚度直接影响轮胎安装后的密封性，逆向时要严格对照轮胎的标准规格做曲面拟合，不能出现胎圈座位置的曲面偏差，否则会导致轮胎充气后慢漏气，甚至高速行驶时轮胎脱圈的风险。另外轮辋内侧的减重槽设计，在逆向时也要保留原始的圆弧过渡，不能出现直角结构，避免应力集中导致轮辋在过坑洼路面受冲击时出现开裂。

　　逆向建模过程中，辐条和轮辋的连接位置是曲面重构的难点，这个位置是应力集中的高发区，原始设计的圆角过渡要完全还原，不能为了建模省事简化圆角大小，否则后续做有限元分析时，这个位置的应力值会远超材料屈服强度，不符合装车的强度要求。镀铬层的厚度在逆向时不需要单独做分层建模，只需要在外观曲面拟合时预留出镀层的工艺余量即可，确保后续做表面处理后，整体的外形尺寸和安装边界不会出现超差。

　　从安装边界来看，轮毂背面的制动避让腔尺寸要严格核对，要能容纳对应车型的制动盘与制动卡钳，逆向时要采集避让腔的深度、直径，还有卡钳对应的避让缺口位置，确保装车后打方向或者制动时，轮辐不会和卡钳发生剐蹭。另外轮毂的偏距也就是ET值，是影响轮距和转向特性的关键参数，逆向时要通过安装面到轮辋中心面的距离计算准确，偏距偏差过大会导致轮胎偏磨、轴承负荷异常增大的问题。

　　实际工程应用中，这类逆向完成的轮毂模型，一方面可以用于改装轮毂的开发参考，在不改变安装参数的前提下调整辐条造型，满足车主的外观改装需求；另一方面也可以用于售后替换件的生产，针对保有量较大的车型做配套的替换轮毂，建模完成后可以直接导入铸造工艺仿真软件，验证充型、冷却过程的缺陷风险，优化浇口位置和冷却水路，减少铸造废品率。建模时所有的曲面都要做到G2连续，不仅是为了外观的光影效果，更是为了后续数控加工模具时，刀路能平滑过渡，加工出来的模具表面没有接刀痕，最终铸造出的轮毂表面质量达标，减少后续抛光镀铬的工作量。
