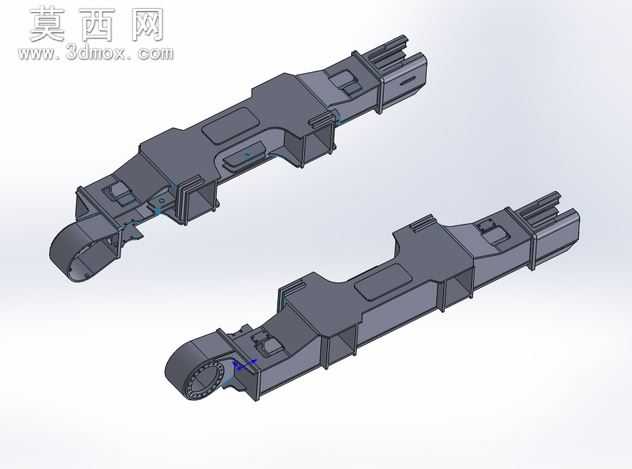

200旋挖钻机底盘左右履带支架结构设计

本模型为200旋挖钻机底盘配套的左右履带支架，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循工程机械结构设计规范，完整还原了支架的所有结构细节。建模阶段先通过草图绘制勾勒支架整体轮廓，针对左右对称的结构特性，先完成单侧支架的特征构建，再通过镜像特征快速生成另一侧结构，保证两侧支架的尺寸精度与结构一致性，减少重复建模工作量。模型采用实体建模方式，依次完成拉伸、切除、倒角、圆角等特征操作，精准还原了支架两端的履带连接接口、中部的底盘安装定位面、加强筋结构以及铰接孔位，所有孔位的同轴度、安装面的平面度均按照实际加工公差要求进行约束，确保模型可直接用于后续的工程图导出与结构仿真分析。材质配置上，参考实际工程应用选用高强度合金结构钢材质，在软件中赋予对应的金属材质属性，调整材质的粗糙度、反光度参数，渲染后呈现出铸钢件的哑光金属质感，同时对安装配合面做了精加工面的材质区分，更贴合实际零件的表面处理工艺。结构设计层面，该支架作为旋挖钻机底盘行走系统的核心承重部件，整体采用箱型梁结合加强筋的结构形式，在保证整体结构强度、抗扭性能的前提下，通过合理的镂空与壁厚优化实现轻量化设计，中部的安装位可与底盘车架精准对接，两端的连接结构分别适配履带张紧装置与驱动轮安装座，能够承受整机作业过程中的复杂载荷，包括行走时的冲击载荷、作业时的倾覆力矩以及转向时的侧向力，结构布局充分考虑了拆装维护的便利性，所有连接孔位均预留了足够的操作空间。设计过程中同步完成了结构干涉检查，验证了支架与履带链轨、驱动轮、张紧机构等周边部件的装配间隙，确保整体装配无干涉，模型结构完整，特征树清晰可编辑，可用于工程机械相关的教学演示、结构优化设计以及虚拟装配验证等场景。
