HX711称重传感模块带金属屏蔽罩结构

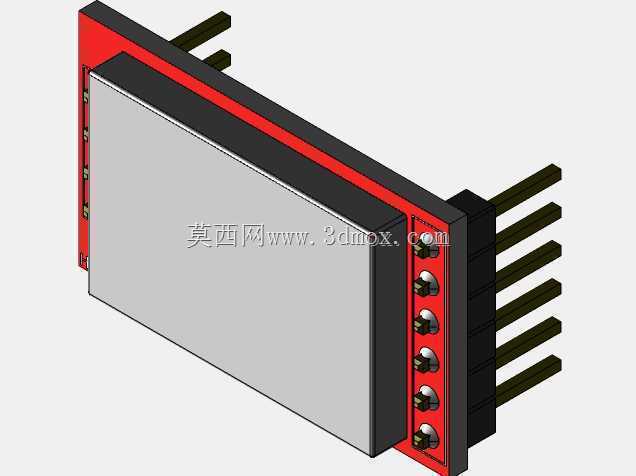

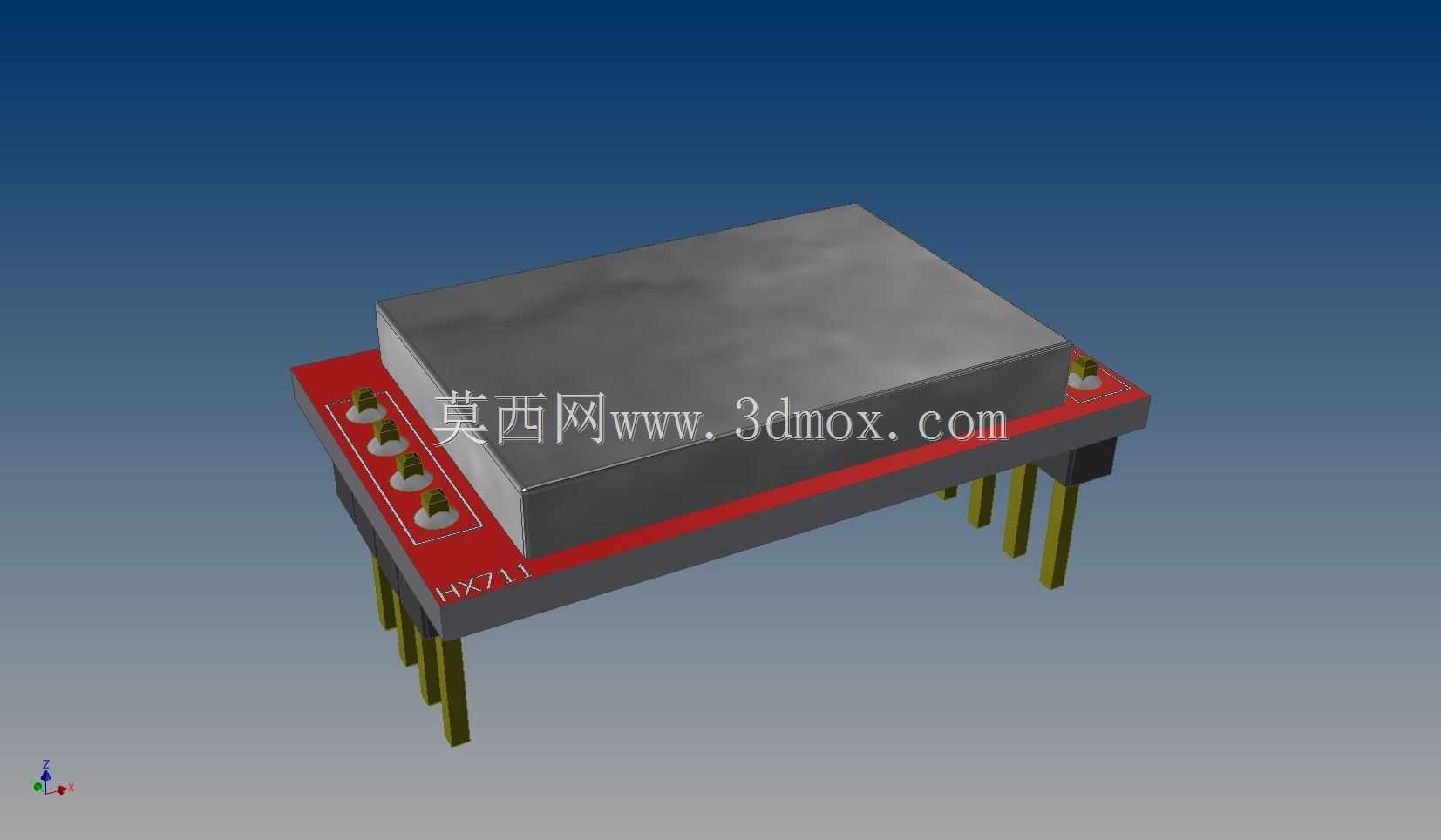

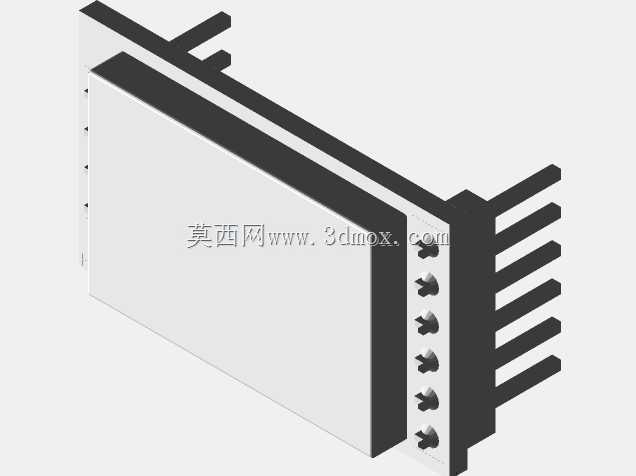

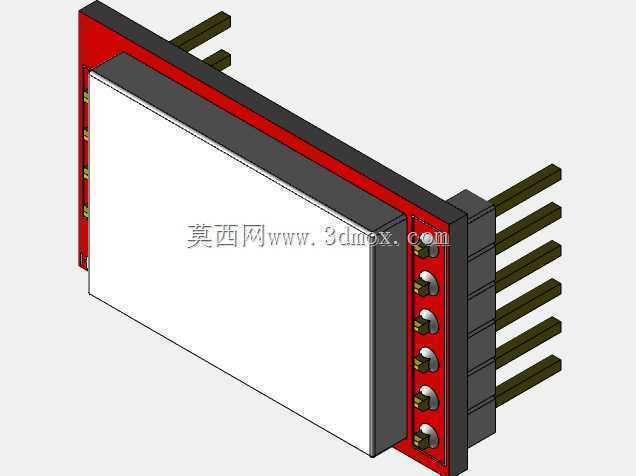

　　在工业称重、小型电子秤、物料定量分装、智能仓储货位重量检测这类需要精准采集重量信号的场景里，前端传感采集模块的信号抗干扰能力直接决定了整套系统的测量精度上限，这款带金属屏蔽罩的HX711双通道24位A/D转换称重传感模块，就是针对小量程高精度称重场景的信号采集需求做的结构优化设计。日常做设备结构适配的时候，很多工程师容易忽略称重模块的电磁屏蔽设计，尤其是在车间内有变频器、伺服电机这类强电磁干扰源的环境下，裸露的AD转换芯片很容易耦合进空间电磁杂波，导致采集到的重量信号出现无规律跳变，哪怕后端做再多数字滤波，也很难完全消除干扰带来的测量误差，而这款结构直接在核心转换电路上方加装了贴合PCB轮廓的金属屏蔽罩，

　　屏蔽罩边缘和PCB上的接地焊盘充分接触，能把空间杂散的电磁信号直接导到接地层，从物理层面切断干扰耦合路径，比单纯靠电路滤波的抗干扰效果要直接得多。从安装适配的角度看，模块整体外形尺寸控制在28.5x17mm的矩形轮廓内，引脚采用标准2.54mm间距排针设计，不管是直接插在标准面包板做原型验证，还是焊接在定制主控板上做批量设备集成，都不用额外做转接板，能大幅缩短结构适配的周期。排针引脚的伸出长度做了统一管控，焊接后屏蔽罩底部和PCB表面预留了足够的安全间隙，不会出现屏蔽罩挤压贴片元件导致短路的问题，模块底部的排针分布同时兼顾了电源输入、通道信号采集、数字通讯的接线需求，两个独立的称重传感器输入通道可以同时接入两组应变桥路，

　　适合做双点位重量校验的场景，比如小型平台秤的边角重量偏差补偿，不用额外增加采集模块就能实现双路信号同步采集。设计过程中对屏蔽罩的成型工艺也做了考量，采用薄金属板一体冲压弯折成型，罩体表面做了哑光导电氧化处理，既保证了屏蔽层的导电连续性，也避免了长期使用过程中表面氧化导致接地接触不良的问题，罩体和PCB的固定方式采用卡扣加焊接的双重固定，在有持续振动的工业设备上使用时，不会因为长期振动出现屏蔽罩松脱移位的情况。红色的PCB基材做了加厚处理，比普通消费级电子模块的PCB刚性更好，在排针插拔或者焊接固定的时候，不容易出现PCB弯折导致的贴片元件虚焊问题，PCB上的接线端子位置做了丝印标识，

　　现场接线的时候不用反复查阅手册就能快速对应引脚定义，减少接线错误的概率。在实际设备集成的时候，这个尺寸的模块可以直接嵌入到称重台面的支撑结构内部，不用额外预留过大的安装空间，2.54mm的引脚间距也兼容市面上通用的排线接插件，做设备内部布线的时候可以直接用标准排线连接主控板，不用定制特殊规格的连接线材。模块上的屏蔽罩顶面做了平整处理，在安装空间特别紧凑的场景下，甚至可以直接把屏蔽罩顶面作为贴合面，配合导热胶把模块工作产生的少量热量传导到设备金属外壳上，进一步提升模块长时间工作的温度稳定性，毕竟AD转换芯片的温漂会直接影响称重精度，良好的散热条件能让模块在宽温度范围下的测量一致性更好。很多做小型称重设备开发的工程师在选型的时候，往往只关注芯片的转换位数和采样率，忽略了结构层面的抗干扰和安装适配性，这款结构的设计就是从实际工程应用的痛点出发，把电磁屏蔽、安装便利性、结构可靠性这些容易被忽略的细节都整合到了紧凑的外形轮廓里，不管是做学生阶段的课程设计原型，还是做工业级的小型称重设备量产，都能直接适配对应的安装需求，不用再额外给模块做屏蔽外壳或者转接结构，能有效减少结构设计的重复工作量。
