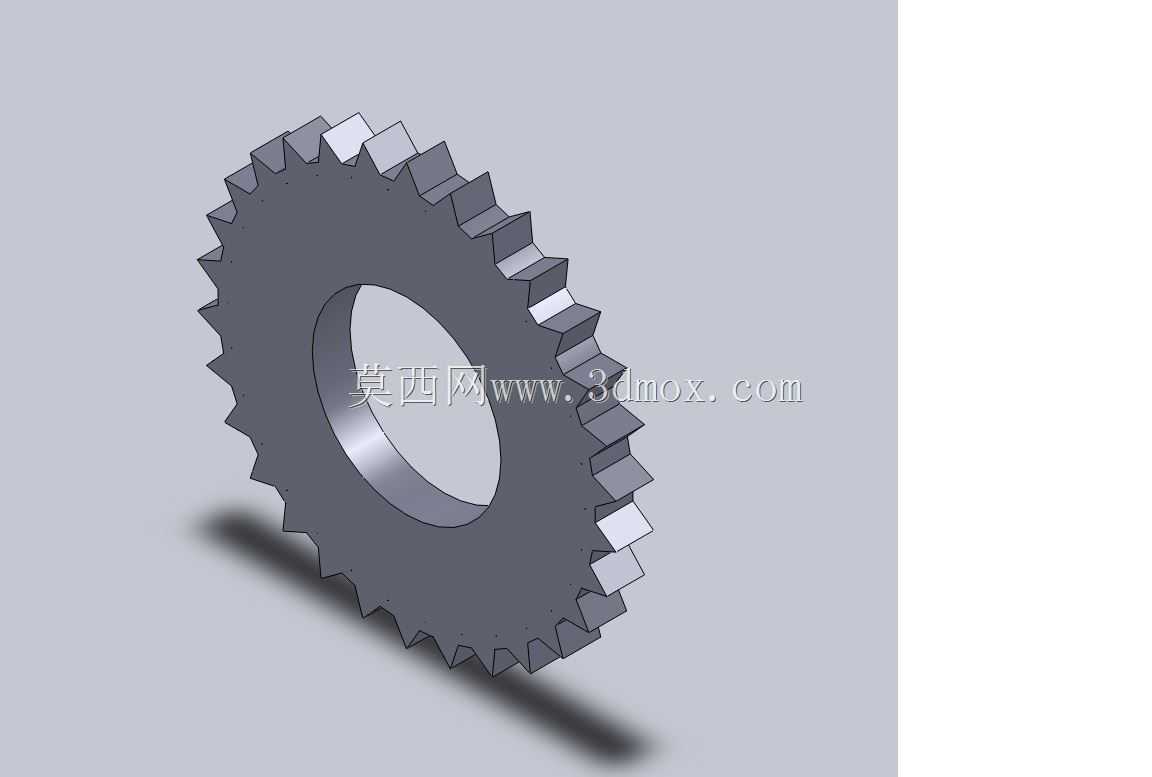

在间歇传动机构的设计场景中,这类带侧齿的棘轮零件常被用于需要单向步进、止逆锁止的工位,常见于轻工送料机构、手动工具的进给单元、小型输送线的止退结构中,区别于常规外啮合棘轮,该零件在轮体端面额外加工出周向排布的矩形侧齿,可同时实现径向啮合传动与端面定位锁止的双重功能,适配需要同时传递周向扭矩与限制轴向窜动的装配场景。从结构设计逻辑来看,该零件采用中空环形基体设计,中心通孔为安装基准孔,孔壁加工有符合装配公差要求的光滑圆柱面,可直接套接在配套的固定芯轴上,芯轴与孔的配合公差通常选取H7/g6间隙配合,保证轮体转动时无卡滞同时径向跳动量控制在0.02mm以内,满足常规间歇传动的精度要求。轮体外缘加工的尖状棘齿为标准棘轮齿形,
齿形角选取60度,齿顶做0.2mm的圆角钝化处理,避免棘爪啮合时出现应力集中导致齿尖崩裂,齿根位置同样做圆弧过渡,过渡半径不小于0.3mm,提升轮体整体的抗疲劳强度,适配频繁启停的冲击载荷工况。轮体侧端面的矩形齿采用等距周向排布,齿宽与齿槽宽度比例为1:1,齿高控制在轮体总厚度的三分之一,既保证端面啮合时的接触面积足够传递额定扭矩,又不会过度削弱轮体的整体结构强度,侧齿的齿侧间隙预留0.1mm,保证配套的端面锁止块可以顺利滑入滑出,不会出现卡齿或锁止失效的问题。从安装边界来看,该零件的轴向定位依靠中心孔旁的轴肩贴合面,装配时轮体端面与轴肩的贴合度需保证85%以上的接触面积,避免轮体受载后出现偏摆,
外缘棘齿的啮合包角需控制在120度到150度之间,保证棘爪与至少2个齿同时接触,分散啮合时的冲击载荷,侧齿的啮合深度需达到齿高的三分之二以上,才能实现可靠的端面锁止,防止机构受反向载荷时出现打滑。在实际选型应用中,这类零件可根据传递扭矩的大小调整轮体外径与齿厚参数,小尺寸规格可用于手动扳手、卷尺这类手动工具的止逆结构,大尺寸规格可用于输送线、提升设备的步进送料机构,设计时需根据实际工况的载荷循环次数选择对应材质,轻载手动场景可选用45号钢调质处理,硬度达到HB220-250即可满足使用要求,重载频繁启停的工业场景则需要选用40Cr材质做表面淬火处理,齿面硬度达到HRC45-50,提升齿面的耐磨性能与抗冲击能力。建模过程中需注意齿形的阵列一致性,所有棘齿与侧齿的周向角度误差需控制在±0.05度以内,避免啮合时出现齿距累积误差导致的传动卡顿,同时轮体的所有棱边都需要做去毛刺处理,防止装配时划伤操作人员或影响配合精度。
