DM技能标识立体金属铭牌结构设计

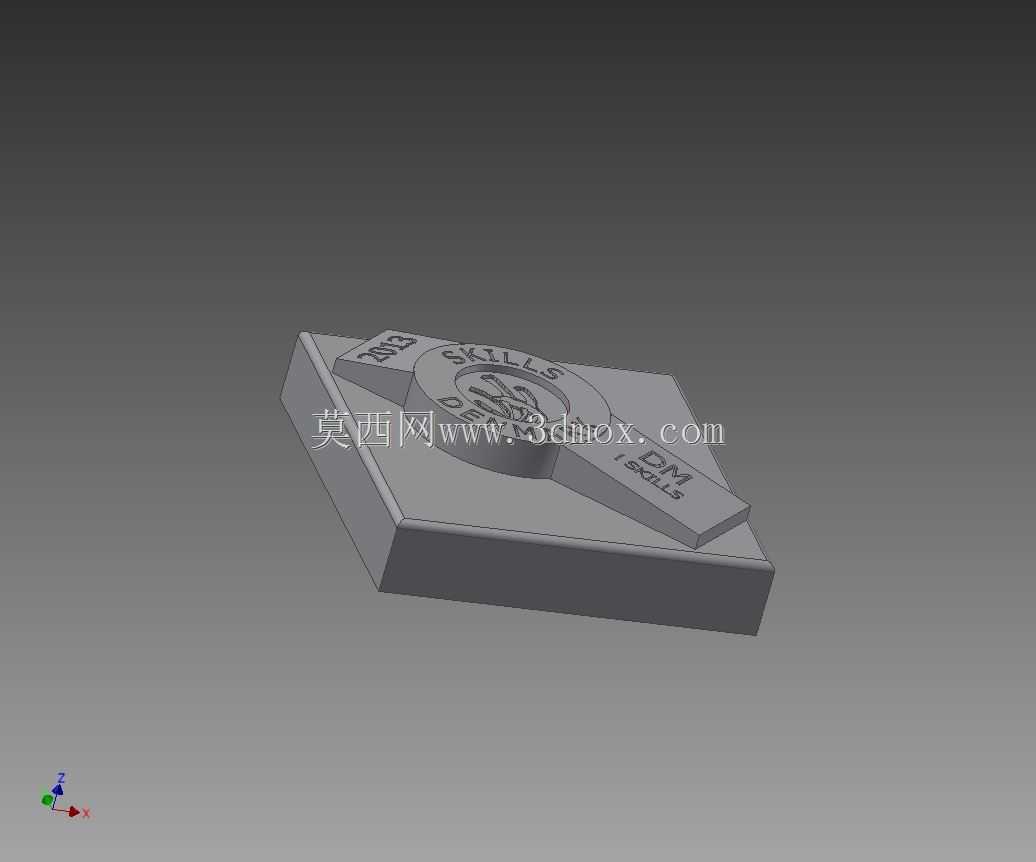

　　这类带立体字符的金属铭牌，在车间工装夹具、技能实训工位、设备操作区域的标识场景中应用十分广泛，不同于普通印刷铭牌，立体字符结构耐磨损、抗刮蹭，即便在有切削液飞溅、金属粉尘附着的加工车间环境里，长期使用也不会出现标识模糊脱落的问题，能持续清晰传递工位属性、技能等级相关的提示信息，避免现场人员错用工位、混淆操作权限。从结构设计层面来看，整体采用矩形基座加凸起字符的组合形式，基座厚度控制在8mm左右，边缘做了R1.5的圆角过渡，既避免锐边划伤现场操作人员，也能减少基座边角在磕碰时出现崩缺的概率。基座底面设计为全平面结构，安装时可直接通过沉头螺丝固定在工装台架、工位面板或者设备外壳的平整安装面上，安装边界预留了距边缘12mm的螺丝孔位，

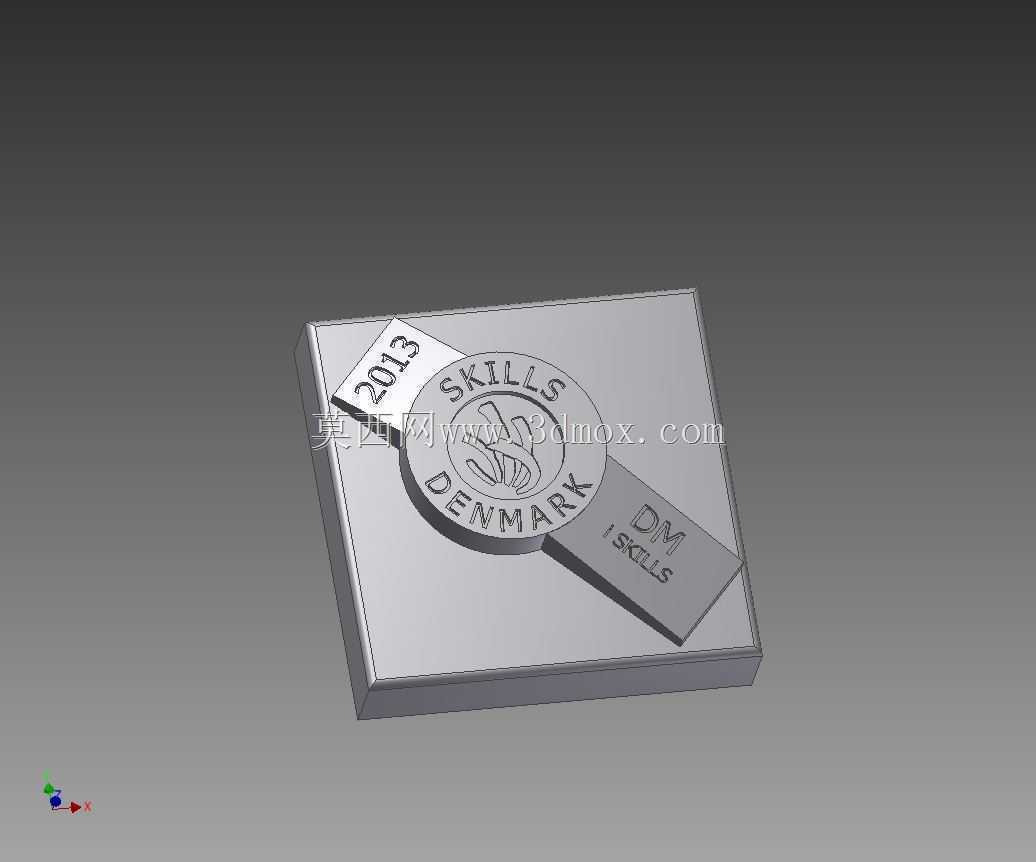

　　孔位沉头深度2.5mm，适配M4规格的内六角沉头螺丝，安装后螺丝头完全没入沉孔内，不会突出基座表面影响字符区域的清洁，也不会勾挂现场的线缆、操作工具等物件。凸起字符的高度统一设置为2mm，字符笔画宽度最小处不小于1.2mm，这个尺寸是结合铣削加工的工艺特性确定的，既保证字符凸起高度足够，在光线照射下能形成清晰的明暗差，方便现场人员快速识别标识内容，也避免字符笔画过细在加工或者使用过程中出现断裂、变形的问题。字符区域的排布做了居中对齐处理，核心标识字符位于基座视觉中心位置，辅助说明字符沿核心字符周边均匀排布，整体视觉重心稳定，不会出现标识内容偏斜、视觉失衡的问题。基座的上表面除字符凸起区域外，其余平面做了细微的网纹滚花处理，

　　这种处理一方面能减少表面反光，避免车间照明光线反射晃眼影响操作人员识别字符，另一方面也能提升表面的摩擦力，临时放置小型工具、检测量具时不容易滑落。在建模过程中，字符与基座的连接位置全部做了R0.3的内圆角过渡，没有直角清根结构，不仅能降低铣削加工时的应力集中问题，减少加工过程中刀具崩损的概率，也能避免使用过程中污渍、粉尘卡在字符根部的缝隙里，日常清洁时用车间压缩空气一吹就能清理干净，不需要额外用毛刷抠除缝隙积垢。考虑到这类铭牌有时候会用在焊接工位附近，基座材料选用常用的6061铝合金做硬质阳极氧化处理，字符凸起面保留金属原色，基座其余表面做深灰色氧化处理，通过颜色反差进一步提升标识的辨识度，同时硬质氧化层的硬度能达到HV400以上，

　　抗焊接飞溅、金属切屑刮擦的性能远优于普通喷漆表面。安装孔的位置公差控制在±0.1mm以内，保证批量制作时所有铭牌都能直接适配对应工位的预装螺孔，不需要现场二次扩孔调整，提升现场安装的效率。另外在基座的背面设计了0.2mm深度的浅凹槽，可嵌入对应的橡胶缓冲垫，安装后缓冲垫能填充铭牌与安装面之间的缝隙，避免设备运行时的振动导致铭牌松动、产生异响，也能防止切削液从安装缝隙渗入到安装面内侧，造成安装面锈蚀的问题。整个结构没有复杂的异形曲面，所有特征都可以通过三轴铣床一次装夹完成加工，不需要定制特殊成型刀具，常规的立铣刀、倒角刀就能完成全部加工工序，加工成本可控，适合小批量定制制作，也方便后续根据不同的标识内容快速调整字符模型，缩短设计和生产的周期。
