铣削培训用L型角形支撑结构件

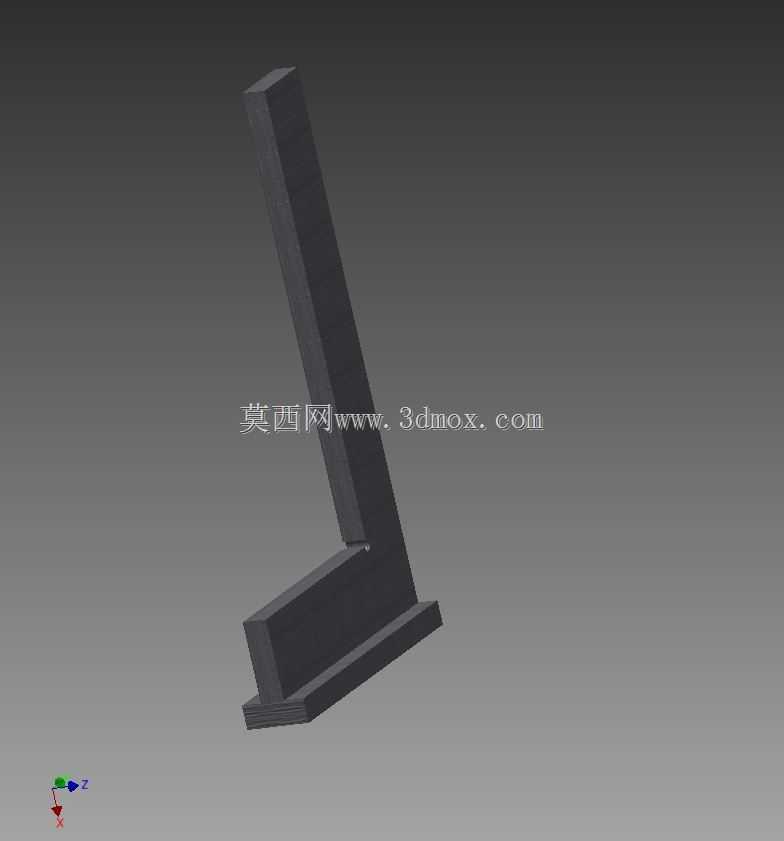

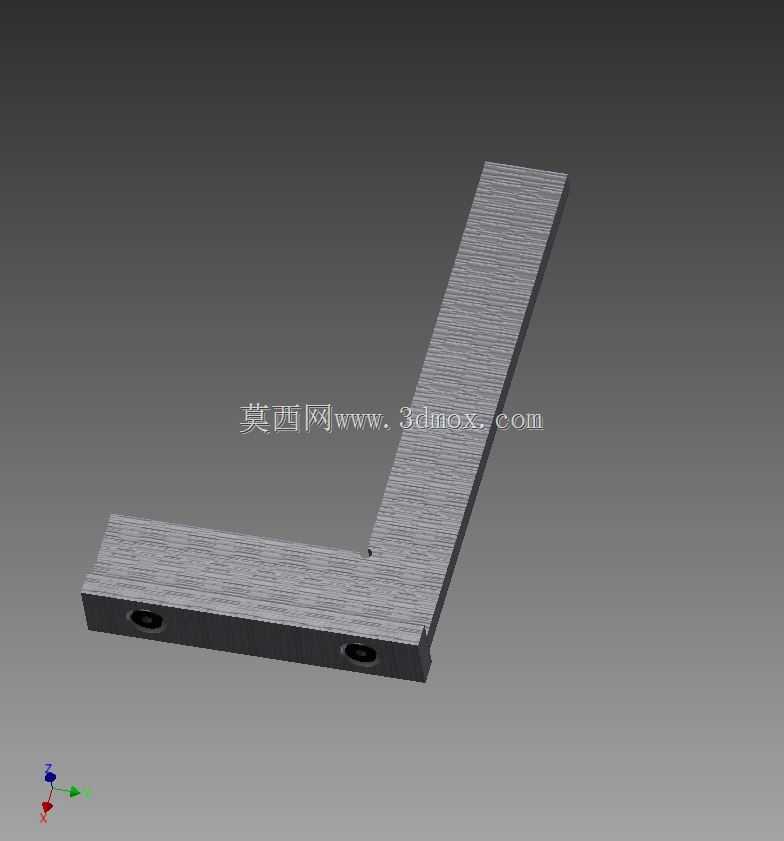

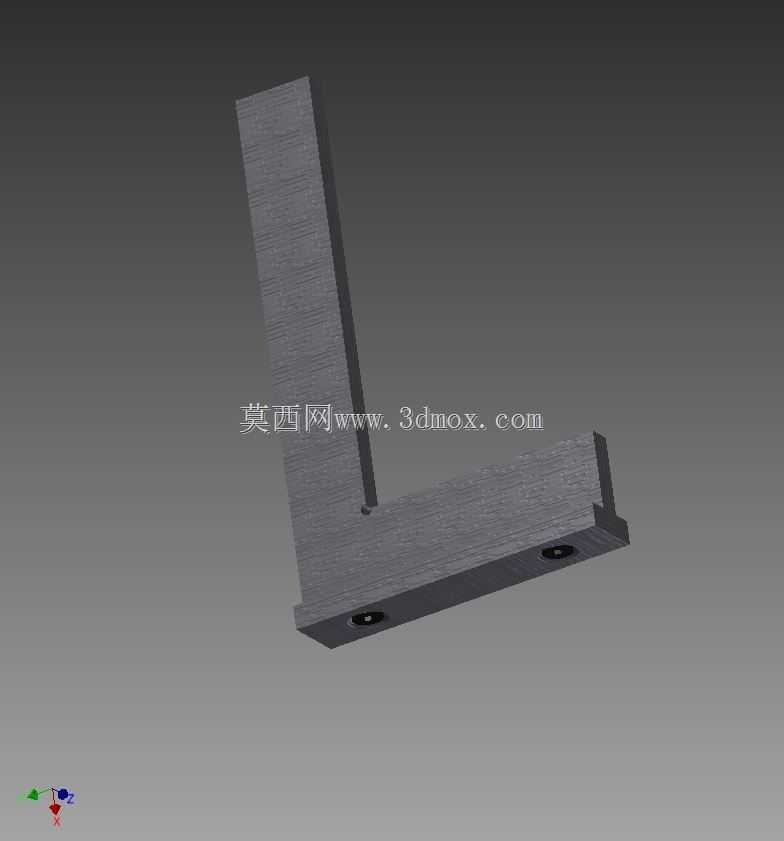

　　这款L型角形支撑结构件，是面向职业院校机加工实训场景开发的实操训练载体，核心服务于铣削工序的全流程技能训练，覆盖从毛坯下料、基准找正、平面铣削、垂直面加工、棱边倒角到尺寸精度检测的全环节技能点，能让参训学员在单次实操中掌握立铣加工的核心操作逻辑。从结构设计逻辑来看，整体采用等厚板材弯折成型的一体化构型，底部为水平布置的安装基座，基座底面为全平面设计，可直接贴合铣床工作台面或平口钳固定基准面，无需额外加装辅助定位结构，降低实训过程中的装夹找正难度，适配初学者的操作水平；竖直段与水平基座保持严格的90度垂直公差，两段衔接处采用直角过渡结构，未设置额外的加强筋或圆弧倒角，刻意保留了直角铣削的加工难点，让学员重点练习垂直面接刀、

　　直角清根的操作技巧，这也是铣削加工中最考验操作人员走刀精度与参数设置的环节之一。在安装边界与尺寸适配层面，基座段的宽度与厚度完全匹配常规实训用平口钳的最大夹持范围，装夹时无需拼接垫块或定制夹具，直接采用标准平口钳即可完成牢固装夹，竖直段的悬伸长度经过反复测算，既保证铣削加工时不会因切削力产生过大振颤，又能留出足够的走刀行程，让学员完成整个竖直面的分层铣削练习，不会出现行程不足导致加工面不完整的问题。从实际教学用途来看，该构件没有复杂的曲面或异形结构，所有加工面均为平面与直角，非常适合作为铣削入门阶段的考核样件，学员完成加工后，可直接通过直角尺检测垂直度、游标卡尺检测各段厚度与长度、表面粗糙度对比样块检测加工面质量，

　　快速完成实训成果的评定，不需要专用的检测工装，降低实训教学的成本投入。在设计思路上，特意规避了复杂的工艺结构，所有加工工序都可以在普通立式铣床上完成，不需要借助四轴、五轴等高端加工设备，适配多数职业院校的实训设备配置条件，同时结构的加工余量设置合理，从标准方料毛坯到成品的总去除量适中，不会让学员在粗加工环节耗费过多时间，能把更多训练重心放在精加工的精度控制上，比如竖直面与基座的垂直度公差控制在0.05mm以内，各平面的平面度公差控制在0.03mm以内，棱边的倒角尺寸统一为C1，这些精度要求既符合普通铣削加工的经济精度范围，又能有效考察学员的操作熟练度。不同于工业生产中使用的承载类L型支座，这款实训构件不需要考虑实际工况下的重载、

　　冲击载荷等问题，因此结构上没有设置安装孔、减重槽等附加结构，最大化简化了加工工序，让学员能够聚焦于铣削基础操作的练习，比如主轴转速的匹配、进给量的调整、切削深度的分层设置、走刀路线的规划这些核心技能点，而不是把时间耗费在复杂结构的编程或装夹调整上。在实际实训场景中，学员完成该构件的加工后，还可以基于这个基础结构进行拓展练习，比如在基座上加工安装孔、在竖直段加工槽型结构，逐步提升加工难度，形成阶梯式的技能训练路径，因此这款构件既是入门阶段的基础训练样件，也可以作为进阶技能训练的基础载体，具备很强的教学复用性。从加工工艺的角度来看，该构件的加工流程清晰，首先装夹毛坯完成基座底面的铣削，保证基准面的平面度，然后翻转工件以底面为定位基准，加工基座的上平面与竖直段的后端面，保证两段的厚度尺寸一致，之后侧夹工件加工竖直段的正面与两个侧面，最后完成直角衔接处的清根加工与所有棱边的倒角，整个工艺路线没有特殊的工艺难点，完全符合铣削加工的常规工艺逻辑，能够帮助学员建立规范的工艺规划思维，养成先加工基准面、再加工其他面，先粗加工后精加工的工艺习惯，这也是机加工技能培养中最核心的职业素养之一。
