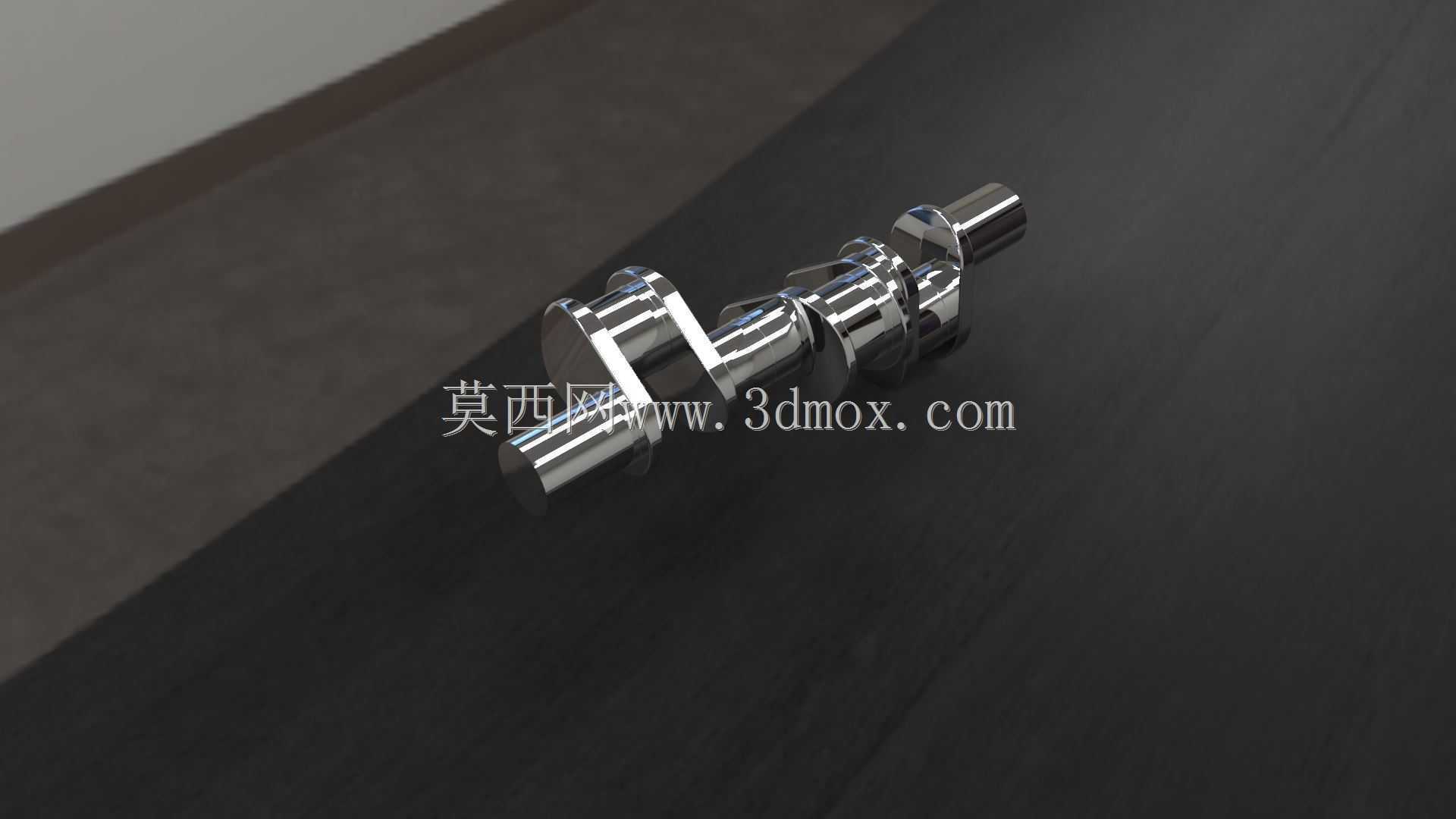

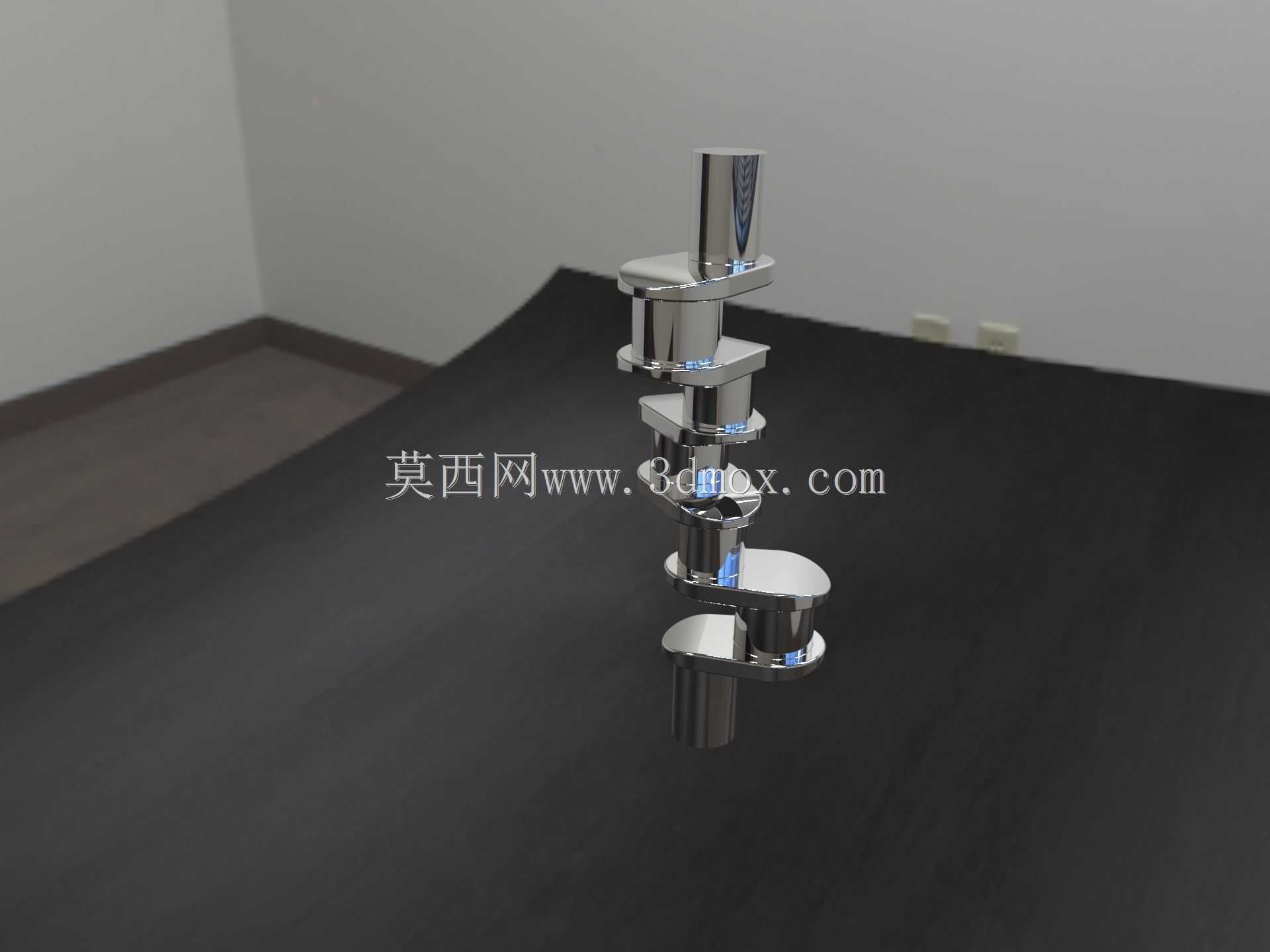

汽车发动机三活塞配套曲轴结构

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款适配三活塞布局的曲轴，主要面向小排量三缸内燃机的动力总成配套场景，常见于经济型乘用车、小型通用动力机组、微型农用作业机械的动力单元中。从结构设计逻辑来看，这款曲轴采用整体式锻造毛坯加工成型，主轴颈与连杆轴颈的排布严格遵循三缸机120度均匀点火间隔的相位要求，三个连杆轴颈分别对应一组活塞连杆组件，工作过程中每个活塞的往复推力通过连杆传递到对应连杆轴颈，带动曲轴整体绕主轴颈轴线旋转，最终把燃烧做功的直线作用力转化为可驱动传动系统的旋转扭矩。设计阶段需要重点平衡往复惯性力与旋转惯性力的叠加影响，三缸结构本身存在一阶往复惯性力矩的固有不平衡量，

　　这款曲轴在首尾端的平衡块配重做了针对性的偏心设计，平衡块的轮廓与重量经过多轮动力学仿真迭代，在不额外增加平衡轴的前提下，把整机怠速工况下的振动幅值控制在可接受范围内，兼顾结构紧凑性与运转平顺性。从安装边界来看，曲轴的主轴颈直径按照配套缸体的主轴承座孔径做匹配设计，轴向定位台阶设置在中间主轴颈位置，限制曲轴运转过程中的轴向窜动量，避免轴颈端面与轴承止推片出现异常偏磨；曲轴前端预留有正时齿轮、皮带轮的安装键槽与定位端面，可直接对接正时传动系统与前端附件驱动轮系，后端设置有飞轮连接法兰与油封配合轴颈，匹配飞轮组件与后油封的安装尺寸要求，装配时不需要额外做结构修改即可适配对应排量的三缸机缸体。连杆轴颈的表面做了高频淬火处理，

　　硬度层深度满足长期高负荷往复摩擦的使用要求，轴颈与连杆大头轴承的配合间隙按照内燃机设计规范设定，保证润滑油膜能稳定形成，减少运转过程中的摩擦损耗。油道设计采用斜向贯通式结构，主轴颈表面的进油孔通过曲轴内部的斜油道直接连通到对应连杆轴颈的出油孔，发动机运转时，主油道的压力润滑油会通过这套内部油道直接输送到连杆轴颈与连杆轴承的配合面，同时部分润滑油会通过连杆杆身的油道上行到活塞销位置，为活塞销与衬套提供润滑，整套润滑通路的走向避开了曲轴应力集中的圆角位置，避免油道开孔削弱曲轴的结构强度。曲柄臂的过渡圆角采用大圆弧平滑过渡设计，减少应力集中系数，避免长期交变载荷作用下出现疲劳裂纹，平衡块的外轮廓做了避让设计，

　　旋转过程中不会与缸体内部的加强筋、机油泵壳体等周边部件发生运动干涉。实际装机应用中，这款曲轴可适配自然吸气或低增压的三缸动力单元，输出扭矩覆盖小排量乘用车的日常行驶需求，运转过程中各轴颈的圆度、圆柱度公差控制在高精度范围内，保证长期运转后的磨损量处于设计允许区间，不需要频繁拆解维护。在三维建模过程中，各轴颈的同轴度、连杆轴颈的相位角、平衡块的质心位置都严格按照实际加工参数设定，可直接用于动力学仿真、装配干涉检查、教学演示等场景，也能为同类型小排量内燃机的曲轴改型设计提供结构参考。
