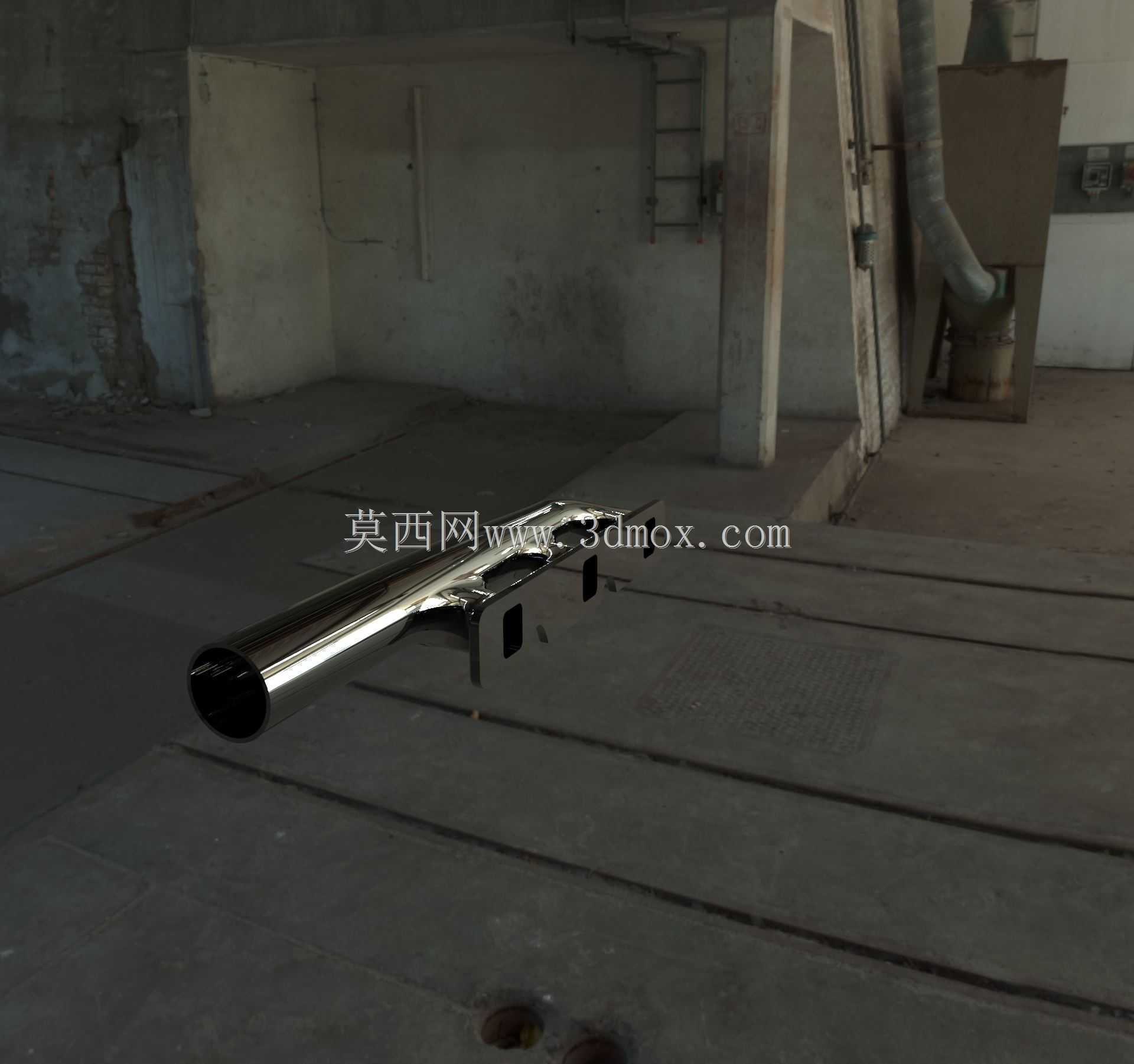

汽车排气歧管简易结构三维数模

　　在汽车动力总成的排气系统布局中，排气歧管作为衔接发动机气缸排气口与下游排气净化、消声单元的核心导流构件，其结构设计的合理性直接影响发动机的排气效率、动力输出特性以及整车NVH表现。日常做整车排气系统匹配时，首先要明确的是该构件的核心功能：将各气缸排出的高温高压废气有序汇集，避免各缸排气脉冲相互干扰，同时尽可能降低排气阻力，保障发动机的扫气效率。这款简易排气歧管的结构设计，优先适配小排量直列四缸发动机的布局需求，整体采用等长支管的设计思路，每一段支管的弯折弧度、通径变化都经过流道阻力校核，避免出现急弯、截面突变的结构，减少废气在流道内的涡流损耗，让各缸排出的废气能够顺畅汇入主排气管道。从安装边界来看，

　　该歧管的进气端法兰采用平面密封结构，法兰上的螺栓孔位完全匹配对应机型缸盖的排气口安装点位，安装面的平面度公差控制在0.1mm以内，保障高温工况下的密封可靠性，避免出现废气泄漏的问题；出气端则采用标准卡接接口，能够直接对接三元催化器的进气端，接口处预留了密封衬垫的安装槽位，不需要额外做结构修改就能完成装配。在实际的整车应用场景中，这类简易结构的排气歧管多用于入门级家用乘用车的动力配置，其结构没有过于复杂的分支管路，整体壁厚控制在2.5mm，既能够承受排气过程中的高温冲击，也不会因为壁厚过大增加不必要的整机重量。设计过程中，我们首先根据缸盖排气口的排布确定各支管的起始点位，再按照排气顺序调整各支管的长度，

　　尽可能让各缸的排气路径长度差值控制在5%以内，减少排气干涉的问题；支管与主管道的衔接处采用圆弧过渡结构，过渡圆角半径不小于管道通径的1.2倍，避免气流在交汇处形成紊流。考虑到整车底盘的布局空间，该歧管的整体外轮廓做了避让设计，所有突出结构都避开了发动机舱内的周边部件，比如转向助力管路、冷却水管路的走线路径，安装后最小间隙保持在15mm以上，防止车辆运行过程中出现部件干涉、高温烤蚀相邻管线的问题。从结构强度角度，支管与法兰、主管道的衔接位置都做了加厚处理，加厚区域的壁厚达到4mm，能够抵御发动机运行过程中的振动冲击，避免长期使用后出现焊缝开裂、结构断裂的问题；同时在歧管的合适位置预留了氧传感器的安装螺纹孔，

　　孔位的角度和深度完全匹配通用型氧传感器的安装要求，不需要额外做打孔加工就能完成传感器的装配。不同于高性能车型使用的复杂不等长排气歧管，这款简易结构的歧管更偏向量产实用性，生产工艺适配常规的铸造或者弯管焊接工艺，不需要复杂的加工工序就能实现批量生产，制造成本更低，更适配走量的家用车型配置。在流道设计上，我们没有刻意追求极致的性能输出，而是平衡了低扭表现与高转排气效率，支管的通径从进气端到出气端采用渐扩设计，渐扩角度控制在3度以内，既能够利用排气脉冲的惯性提升扫气效率，也不会因为通径过大导致低转速区间排气流速过低，影响发动机的低扭输出。安装固定点除了进气端的法兰螺栓之外，还在主管道的侧面设计了两个固定吊耳，吊耳的位置经过重心校核，能够通过橡胶吊耳将歧管固定在底盘的安装支架上，分担法兰端的承重，减少车辆振动过程中法兰连接位置的受力，提升整体结构的使用寿命。在三维建模过程中，所有的弯折位置都做了曲率连续处理，没有出现硬折角的结构，既能够降低气流阻力，也能够减少应力集中的问题，避免高温工况下结构出现热变形开裂。对于做整车排气系统改装、入门级动力总成匹配的结构设计人员来说，这款模型的结构参数可以作为基础参考，根据具体的机型参数、底盘布局空间调整支管长度、安装点位，就能快速适配不同车型的设计需求，不需要从零开始搭建基础结构，能够大幅缩短前期的方案设计周期。
