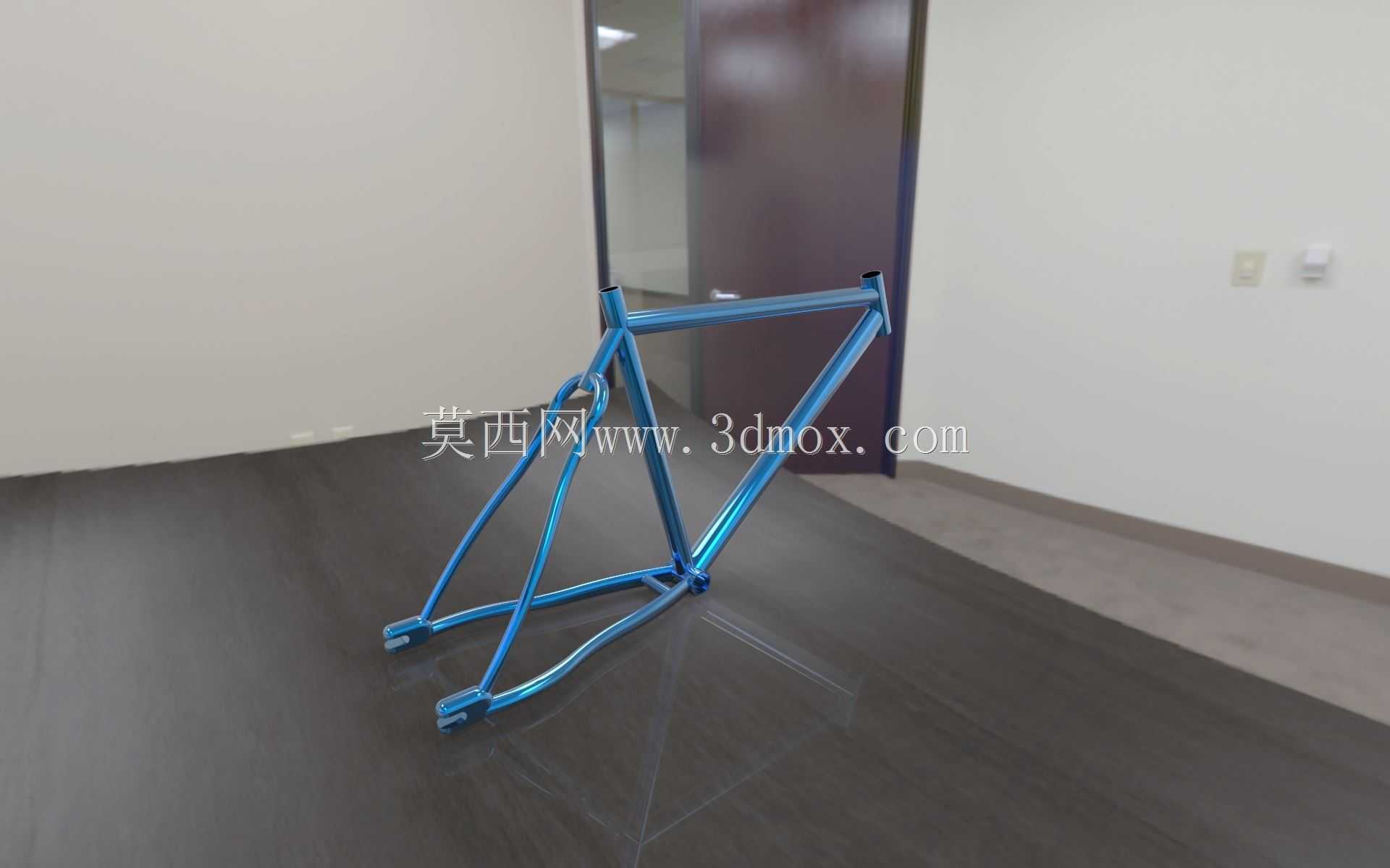

轻量化运动自行车车架结构设计

　　日常通勤、运动骑行场景下的自行车，车架是核心承载基体，所有转向、传动、轮组、制动部件都要依托车架完成安装定位，其结构合理性直接决定整车的骑行稳定性、负载能力与使用寿命。这款车架采用经典菱形管材布局，上管、下管、立管、后上叉、后下叉通过焊接节点连为整体，没有多余的冗余结构，管材选用变径异型截面设计，在应力集中的头管、中轴、后尾钩位置做了局部加厚补强，非主要受力段则做了管壁减薄处理，兼顾结构强度与整体重量控制。从安装边界来看，头管位置预留标准碗组安装位，适配常规28.6mm前叉舵管，可兼容多数通勤、运动级前叉组件；中轴位置采用通用压入式安装座，匹配标准规格中轴与曲柄组件，不需要额外定制转接配件；后叉开档尺寸符合常规山地、

　　公路车轮组安装标准，尾钩位置预留变速器安装孔位，可直接适配主流变速套件；立管位置预留标准座管锁紧结构，适配常规直径座管，可根据不同骑行者身高调整坐垫高度，覆盖多数成年用户的骑行姿态适配需求。设计过程中优先考虑骑行受力传导路径，骑行过程中踏板的踩踏力通过曲柄传递到中轴位置，沿下管、后下叉分别传导到前轮与后轮，转向力通过车把传递到头管，沿上管、立管分散到整个车架结构，制动时的惯性冲击力则通过前叉、后轴传递到对应管材节点，所有受力路径都做了平滑过渡，避免直角应力集中导致的管材疲劳开裂。后叉位置的弧度设计兼顾了骑行减震需求，在经过颠簸路面时，后叉管材可产生微小弹性形变，吸收部分路面冲击，提升骑行舒适度，同时不会因为形变量过大影响传动效率。

　　管材焊接位置都做了平滑打磨处理，没有突兀的焊道凸起，既降低了应力集中风险，也能减少骑行过程中的风阻，适配日常通勤、城郊休闲骑行、入门级运动骑行等多场景使用需求。实际装配过程中，所有安装孔位的同轴度、位置度公差都控制在合理范围内，轮组安装后不会出现偏摆，传动组件安装后齿比啮合顺畅，制动组件安装后夹器位置居中，不需要大量打磨调整即可完成整车装配。针对不同使用场景的负载需求，这款车架的静态负载冗余满足常规成年用户体重加上随身行李的总承重要求，正常使用过程中不会出现管材变形、焊缝开裂等问题。相较于传统等径直管车架，这款变径管材车架在重量控制上更有优势，同时没有牺牲关键位置的结构强度，既可以作为城市通勤车的基础车架使用，也可以搭配运动级组件组装入门运动自行车，适配不同定位的整车装配需求。
