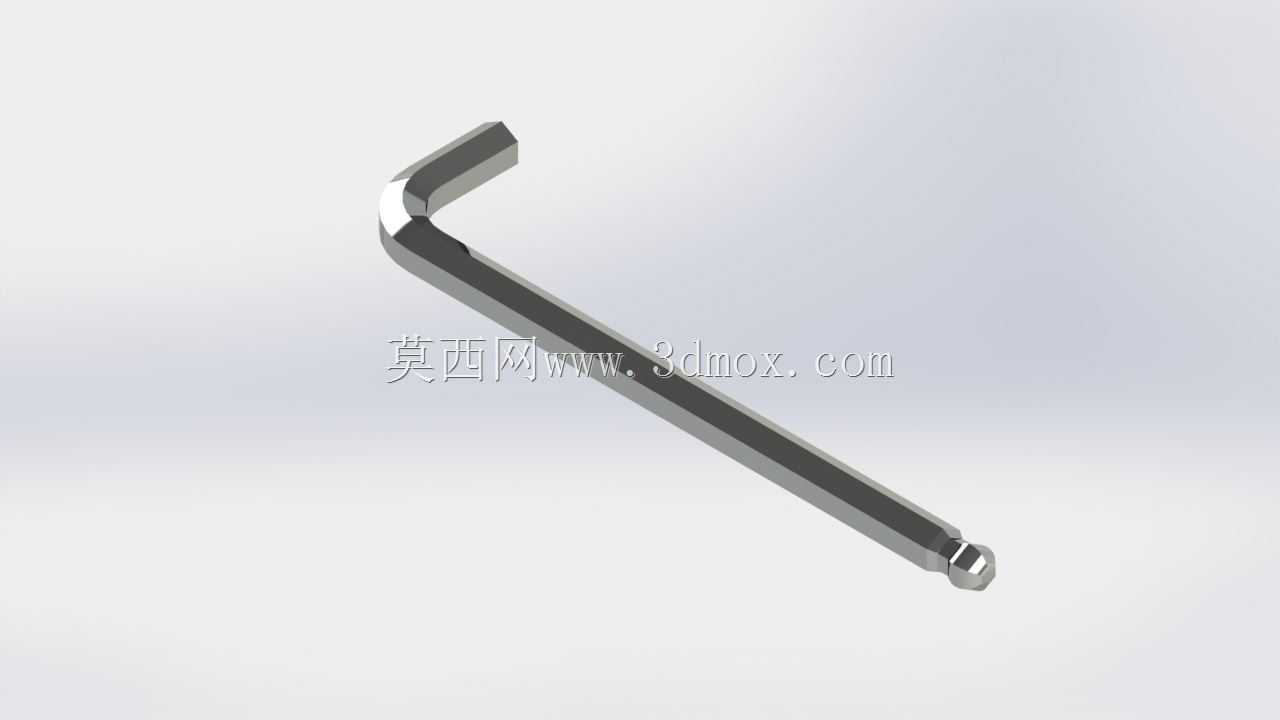

球头L型内六角扳手五金工具结构

　　在设备装配、机加工工位调试、模具维护、非标自动化设备现场检修的场景里，这类L型球头内六角扳手是一线装配钳工、设备运维人员随身工具组里的常备件，区别于直柄内六角扳手，L型的结构设计天然适配两种施力场景：短臂端插入内六角螺钉时，手握长臂端可以获得更大的扭矩输出，适合螺钉的预紧与最终锁紧，需要快速旋动螺钉调整位置时，可将长臂端插入螺钉槽，手握短臂端快速转动，大幅提升空行程阶段的操作效率。球头端的设计是这款工具的核心功能点，常规平头内六角扳手只能沿螺钉轴线方向垂直插入操作，在设备内部空间局促、螺钉轴线与操作空间存在25度以内夹角的场景下，球头端可以倾斜插入内六角槽完成旋拧，不需要完全对齐螺钉轴线，解决了设备内部深腔、

　　旁侧有结构遮挡时普通扳手无法操作的痛点，在模具拆装、自动化线体侧封板内部的紧固件调整场景中，这种球头结构的适配性优势尤为明显。从结构设计逻辑来看，这款扳手的弯折处做了圆弧过渡处理，没有直角应力集中缺口，避免频繁大扭矩施力时弯折处出现断裂风险，长臂与短臂的长度比例经过实际工况验证，既保证了长臂端的扭矩放大倍数足够覆盖常规8.8级内六角螺钉的锁紧力矩要求，也不会因为力臂过长导致日常携带时剐蹭其他工具，球头端的球面做了等壁厚的强度强化，球头与杆身的衔接处做了锥度过渡，避免倾斜操作时球头根部应力集中出现断裂。杆身采用等直径的圆截面结构，表面做了硬化处理，硬度匹配常规内六角螺钉的槽口硬度，既不会因为硬度过低导致使用时杆身变形、棱角磨圆，

　　也不会因为硬度过高出现脆性断裂崩飞的安全隐患。实际使用中需要注意安装边界：球头端倾斜操作时不适合施加满额锁紧扭矩，仅适合螺钉的快速旋入、预紧以及位置微调，最终锁紧需要换用平头端垂直操作，避免球头受力过大崩裂或者螺钉槽口滑牙；扳手的短臂端长度设计刚好可以完全沉入标准内六角螺钉的槽深，不会因为插入深度不足导致槽口棱角受力变形，长臂端的长度适配常规成年人手掌的握持宽度，握持时不会因为杆身过短导致施力打滑。在非标设备的装配流程里，这类扳手常用来完成导轨安装、气缸固定、钣金护罩锁紧、传感器支架调整等工序的紧固件操作，尤其是在设备框架内部的狭小安装空间，球头端可以绕过型材、管线的遮挡完成螺钉操作，不需要额外拆除周边的干涉部件，

　　能有效缩减设备装配与维护的工时。设计这类手动工具的三维模型时，需要重点关注弯折处的圆角参数、球头与杆身的同轴度、两端六角头的棱角公差，六角头的对边尺寸需要严格匹配对应规格内六角螺钉的槽口尺寸，间隙控制在合理范围，间隙过大会导致操作时滑牙，间隙过小则会出现插入卡顿、无法适配同规格公差带偏下限的螺钉槽口，杆身的直线度公差也需要控制在合理范围，避免深孔场景下长杆端插入时出现卡滞。
