西奥贾森空间连杆运动机构设计

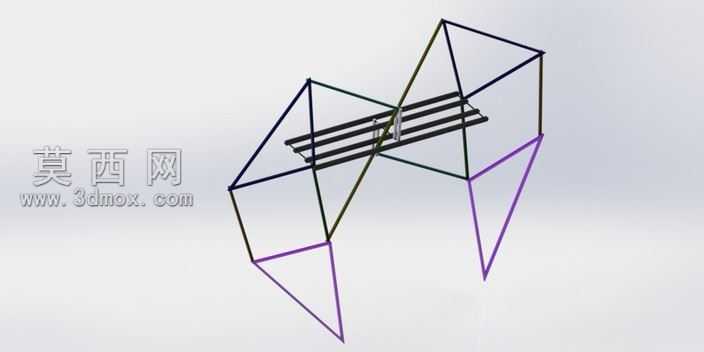

本作品为空间多连杆运动机构的三维建模设计，整体采用线框式结构呈现，清晰展现了西奥贾森机构的空间拓扑关系与运动逻辑。建模阶段通过三维软件的草图绘制、空间基准轴与基准面搭建，精准定位每一根连杆的铰接点位，确保各杆件在三维空间中的相对位置符合机构运动学要求，所有铰接处均采用同轴心配合约束，预留合理的转动间隙，避免运动过程中出现干涉卡顿。渲染阶段采用哑光浅灰背景突出机构本身的线条结构，不同杆件采用差异化的色彩区分，部分杆件使用深黑、深绿配色，侧边支撑杆件使用紫色配色，中部的滑动配合组件采用金属灰配色，既直观区分了不同功能的构件，也让整体视觉层次清晰，便于观察机构的运动传递路径。材质设置上，杆件部分赋予哑光工程塑料材质，铰接转动副赋予金属镀铬材质，中部滑动组件赋予拉丝不锈钢材质，不同材质的质感差异进一步强化了结构的功能分区。设计思路上，该机构属于空间连杆机构范畴，通过多组空间转动副与移动副的组合，可实现特定的非线性运动输出，建模过程中反复校验各杆件的长度参数与铰接角度，确保机构运动时的轨迹符合设计预期，线框化的展示形式也便于学习者理解空间机构的点位布局与杆件连接逻辑，无需拆解即可清晰观察内部的配合关系，对于研究空间连杆机构的运动原理、传动特性有着较高的参考价值，整体建模精度控制在合理范围内，所有配合关系均经过运动仿真验证，可流畅实现预设的运动动作，无结构干涉、运动死点等问题。
