汉密尔顿21型船用天文钟加农炮小齿轮

　　这款小齿轮是汉密尔顿21型船用天文钟计时传动链路里的核心啮合零件，适配远洋船舶甲板舱室内的天文钟计时机构，这类天文钟是船舶远洋航行时确定经度、校准航海钟误差的核心计时基准，对传动零件的啮合精度、长期运行稳定性有着远高于普通民用计时装置的要求，毕竟跨洋航行中哪怕一秒的计时误差，对应的经纬度偏差都会达到数百米，直接影响航行定位安全。

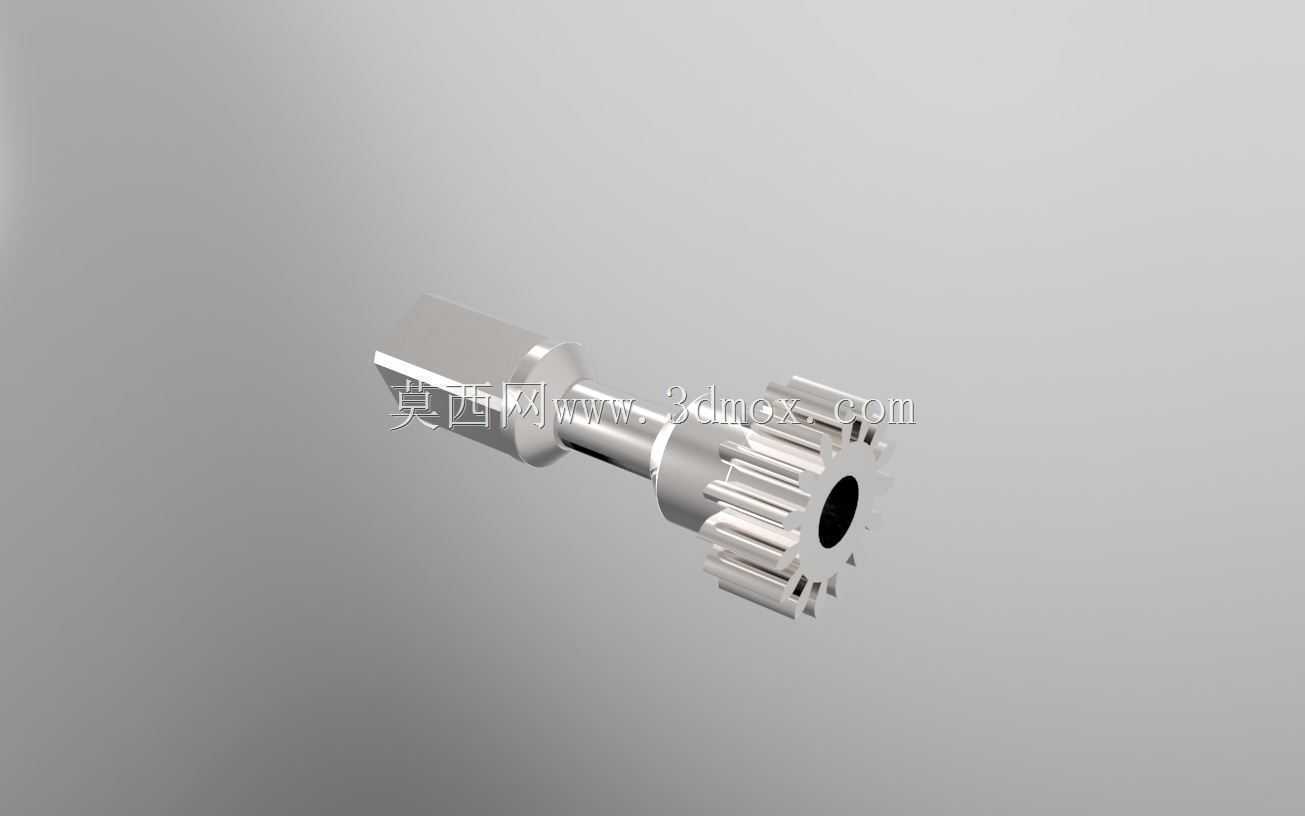

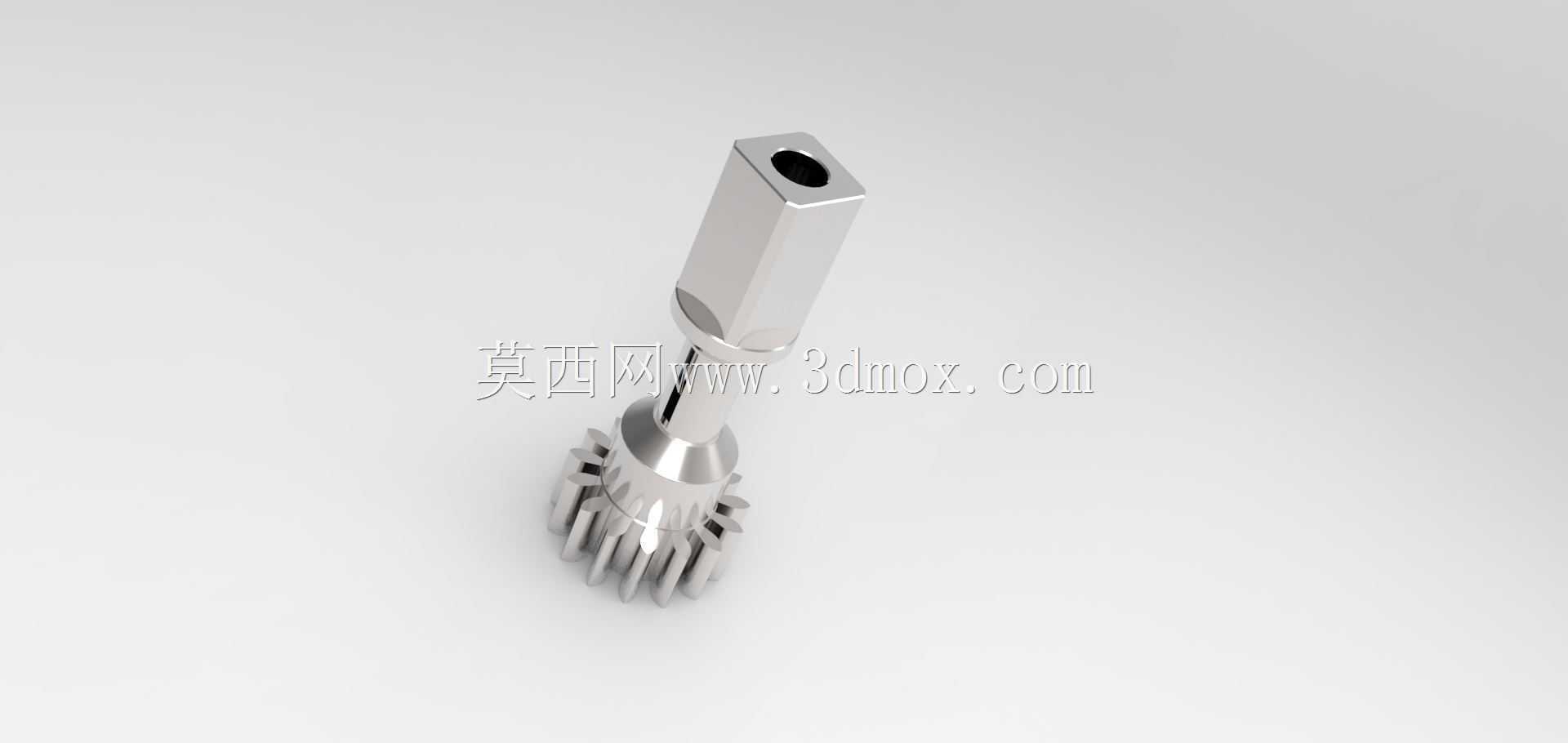

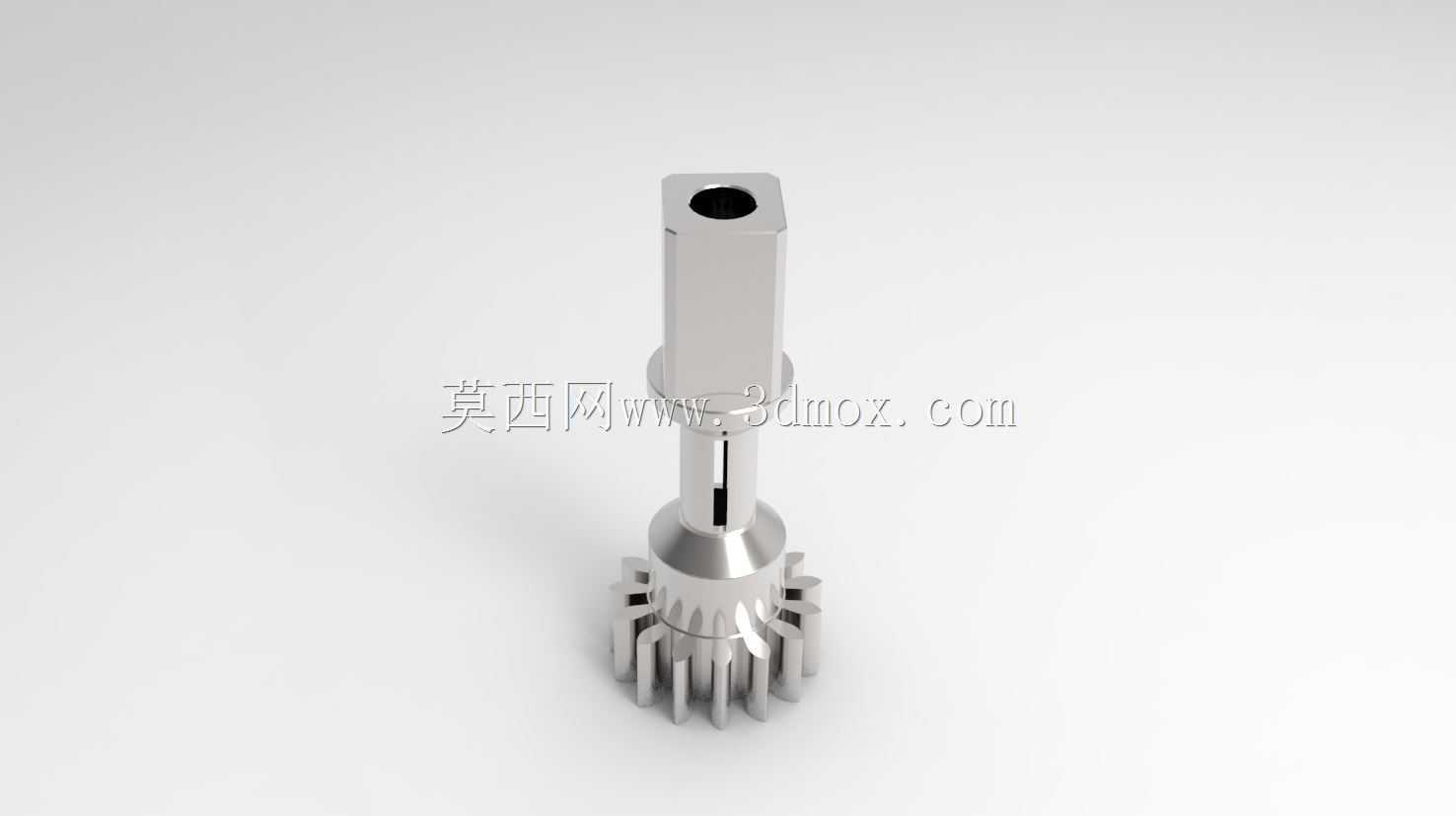

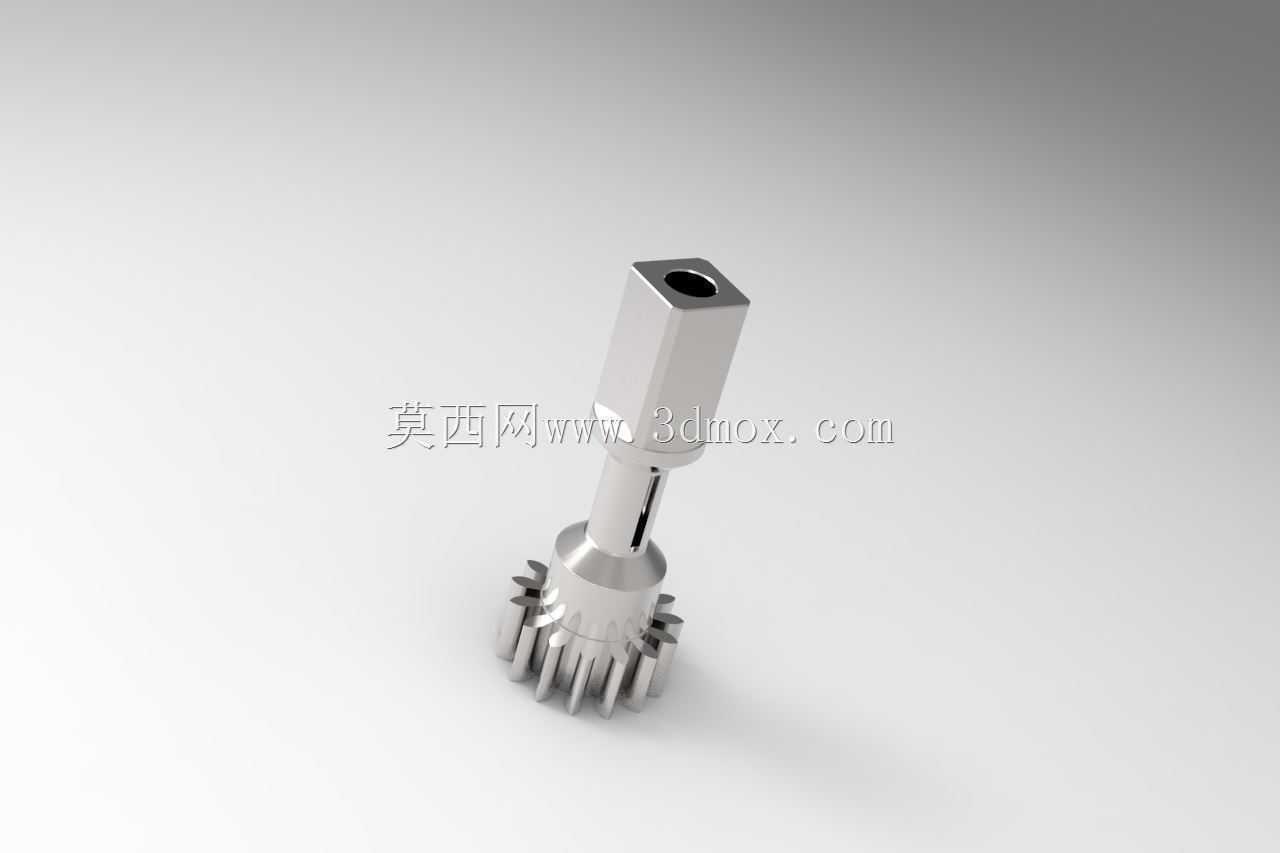

　　从结构设计来看，零件整体采用同轴阶梯轴布局，下端是渐开线直齿圆柱齿轮段，齿部参数匹配天文钟传动链里的上一级秒轮啮合要求，齿顶圆、齿根圆的公差控制在微米级，避免啮合过程中出现侧隙过大导致的回差，或是侧隙过小引发的卡滞问题——毕竟船用天文钟需要在船舶横摇、纵摇的复杂工况下持续稳定运行，齿轮啮合的侧隙设计既要抵消温度变化带来的金属热胀冷缩量，也要抵消船舶晃动带来的轴系微小偏移量，设计阶段就针对不同海况下的轴系窜动量做了冗余校核。齿轮段往上是过渡锥面衔接段，这个锥面不是装饰结构，是装配时的导向定位面，装配时可以顺着锥面将齿轮滑入轴承安装位，避免硬压装导致的齿部变形、轴颈划伤，锥面的粗糙度要求控制在Ra0.8以下，减少装配过程中的摩擦阻力。再往上是六方柱轴段，这个结构是上弦、调校时的扭矩传递接口，匹配天文钟调校机构的卡套结构，调校时扭矩通过六方面传递，不会出现普通圆柱轴打滑的问题，六方的对边尺寸公差严格匹配调校卡套的内六方尺寸，既保证插拔顺畅，也不会出现旷量导致的调校空程。最上端是带径向通孔的圆柱轴段，这个通孔是定位销安装位，装配时穿入定位销将齿轮和上层的传动凸轮锁定，避免长期运行后轴和凸轮之间出现周向转动，导致计时基准偏移。

　　安装边界方面，齿轮的齿部下端面到六方轴段下端面的距离，严格匹配天文钟主夹板和上夹板之间的层间距，轴颈的直径和夹板上的宝石轴承内孔采用间隙配合，配合间隙控制在0.002mm到0.004mm之间，既保证轴转动时的灵活性，也避免轴径向窜动影响啮合精度。齿部的齿宽设计刚好覆盖啮合轮的齿宽，不会出现齿宽过窄导致的接触应力过大、齿面磨损加快的问题，也不会因为齿宽过大占用多余的夹板空间，影响其他传动零件的布局。

　　实际使用场景中，这类小齿轮长期处于低转速、高传动精度要求的运行状态，和普通动力传动齿轮不同，它不需要传递大扭矩，但对传动比的一致性要求极高，每一个齿的齿距误差、齿形误差都会直接累积到计时误差里，所以建模阶段齿形采用精确的渐开线生成，没有采用近似圆弧替代齿形，每个齿的齿向误差、齿距累积误差都按照精密计时仪器的公差等级做了参数化约束，轴段的同轴度、圆柱度也设置了严格的形位公差，保证加工后零件的装配精度。设计时还考虑了零件的加工工艺性，所有轴段的过渡处都设计了微小的退刀槽，方便车削加工时退刀，齿部的端面设计了倒角，去除加工后的毛刺，避免装配时毛刺掉落进入轴承间隙导致卡滞。六方轴段的棱边做了微小的倒钝处理，避免调校时锋利棱边磨损调校卡套的接触面，延长调校机构的使用寿命。

　　在船用天文钟的维护场景中，这类小齿轮属于易损的精密传动件，长期运行后齿面会出现自然磨损，导致啮合侧隙变大，计时误差超差，这时候就需要更换同参数的齿轮来恢复天文钟的计时精度，建模时还原了原厂零件的所有结构细节，包括各个轴段的直径、长度，齿部的模数、齿数、压力角，六方段的对边尺寸，上端的通孔直径和位置，保证替换零件可以直接装配，不需要二次修配，减少维护时的调校工作量。和普通民用钟表的小齿轮不同，船用天文钟的零件需要适应海上高盐雾、高湿度的环境，所以零件的材质选型一般采用防锈不锈钢，表面做钝化处理，建模时也预留了表面处理的厚度余量，避免表面处理后尺寸超差，影响装配精度。
