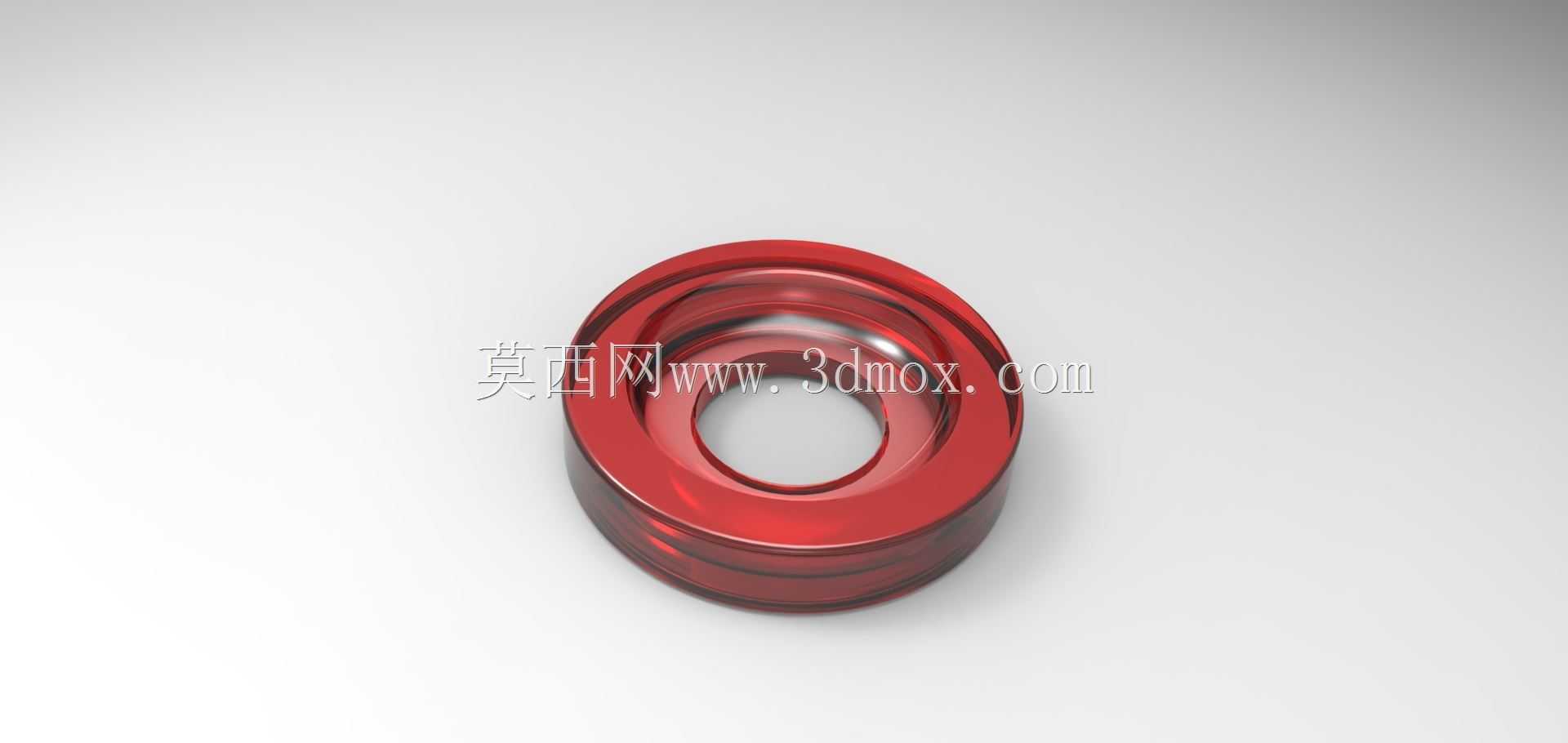

机械腕表用红宝石中心轮轴承构件

　　在精密机械计时装置的轮系布局中，这类环形红宝石构件承担着核心的支承定位作用，是机械腕表机芯中心轮位置的关键摩擦副零件。日常腕表走时过程中，中心轮需要持续以极低摩擦阻力做定轴转动，同时要承受轮系传递的径向载荷，普通金属轴承在长期高频微幅转动下容易出现磨损松旷，直接导致走时精度下降，而红宝石材质本身具备极高的硬度与极低的摩擦系数，配合精加工的光滑内孔表面，能够将轮轴转动的摩擦损耗控制在极小范围内，大幅降低机芯长期运行的磨损量，延长腕表的保养周期与整体使用寿命。从结构设计角度看，该构件采用等厚环形回转体结构，外圆与机芯夹板的安装孔采用小间隙过渡配合，装配时通过压装方式嵌入夹板预设的宝石槽内，

　　安装后外圆与夹板孔的同轴度需要控制在微米级公差范围内，避免内孔与轮轴出现偏磨。内孔直径与中心轮轴颈的配合间隙经过严格计算，既要保证轮轴转动无卡滞，又要控制径向窜动量在允许范围内，防止轮系啮合时出现齿侧间隙波动影响走时稳定性。构件的上下端面均做精密研磨处理，与夹板的宝石槽端面完全贴合，避免压装后出现倾斜导致内孔轴线偏移，同时端面的平面度公差直接影响轮轴轴肩的轴向支承效果，若端面存在平面度误差，轮轴转动时会出现轴向窜动，带动秒针出现抖动问题。这类宝石构件的外形尺寸通常根据机芯的整体尺寸规格匹配，常见的外径范围在1.2mm至2.5mm之间，内孔直径根据轮轴轴颈尺寸调整，厚度则根据夹板的安装槽深度确定，所有尺寸公差均控制在微米级别，

　　加工过程中需要经过多道研磨工序保证表面粗糙度与形位公差。在实际机芯装配场景中，该红宝石轴承通常安装在主夹板与中夹板的对应位置，作为中心轮的上下支承点，与中心轮轴、轮片、小钢轮等构件配合组成走时轮系的核心传动链路，除了中心轮位置，腕表机芯中的擒纵轮、摆轮轴等高速转动位置也会采用同类型的红宝石轴承，只是尺寸参数根据对应轴颈做适配调整。设计这类宝石构件时，首先需要根据机芯的轮系载荷计算轴承的比压，结合红宝石材料的抗压强度确定最小壁厚，避免压装或受载时出现宝石碎裂问题；其次要考虑装配工艺性，外圆通常设计微小的导入倒角，方便压装时顺利进入夹板的安装孔，同时倒角尺寸不能过大，避免减少有效配合长度影响定位稳定性；

　　内孔的孔口位置也会做极微小的圆弧倒角，去除加工毛刺的同时，避免轮轴装配时刮伤轴颈表面，破坏轴颈的表面粗糙度。不同于普通工业机械的滑动轴承，腕表用红宝石轴承的载荷极小但转速稳定，且要求数十年的长期运行可靠性，因此设计时不需要考虑复杂的润滑槽结构，依靠极小的配合间隙与表面光洁度，配合微量的表油即可实现长期低摩擦运行，部分高端机芯的宝石轴承还会在端面做油槽结构，用于储存微量表油，进一步延长润滑维护周期。从建模角度看，这类回转体零件的三维建模需要严格保证各圆柱面的同轴度，建模时以回转轴线为基准，依次绘制外圆、内孔、端面、倒角的截面轮廓，通过回转命令生成基础实体后，需要对各表面的粗糙度、形位公差做明确标注，方便后续加工与检验环节对照执行，同时建模时需要预留压装时的微小过盈量，考虑宝石材料与黄铜夹板的热膨胀系数差异，避免温度变化时出现宝石松动或夹板变形的问题。在实际维修场景中，这类红宝石轴承如果出现碎裂、内孔磨损或松动问题，会直接导致腕表走时变快、变慢甚至停走，维修时需要使用专用的冲子将旧宝石从夹板中压出，再更换尺寸完全匹配的新宝石压装到位，压装过程中需要严格控制压力，避免压力过大导致宝石崩裂或夹板变形，压装后需要检查内孔的通畅性与同轴度，确保轮轴穿入后转动灵活无卡滞。
