带可更换铝嵌件的环形发光表框结构

　　日常做穿戴类结构件设计时，这类带嵌件的环形表框属于典型的复合功能外观承载件，首先要明确它的应用边界——它是智能腕表或者潮流运动腕表的中部支撑框架，既要承担表镜、底盖、内部机芯模组的连接定位，还要兼顾外观装饰与附加功能的集成。从结构逻辑上看，外圈的齿状纹理不是单纯的装饰，实际装配时这个齿面是和表壳外圈的防滑胶圈过盈配合的，齿距控制在0.8mm，齿深0.3mm，既可以保证胶圈压装后不会随佩戴过程中的扭转出现松脱，也能在用户旋转表圈调校功能时提供足够的摩擦阻尼，不会出现打滑的问题。

　　铝嵌件的设计思路是为了解决纯塑料表框螺纹易滑牙、纯金属表框重量过大的矛盾，嵌件采用6061铝合金冷镦成型，预先压装到表框预设的三个定位柱孔位里，每个嵌件的外圆都做了滚花处理，压入注塑胚体后可以和塑料基体形成机械咬合，承受表带安装时的反复拉扯力，不会出现嵌件被拔出的失效问题。而且嵌件是可更换设计，当出现螺纹滑牙或者嵌件腐蚀的情况时，不需要整体更换表框，用专用顶出工具从表框内侧的预留顶出孔就能把旧嵌件顶出，压入新的同规格嵌件即可，大幅降低售后维修的成本。

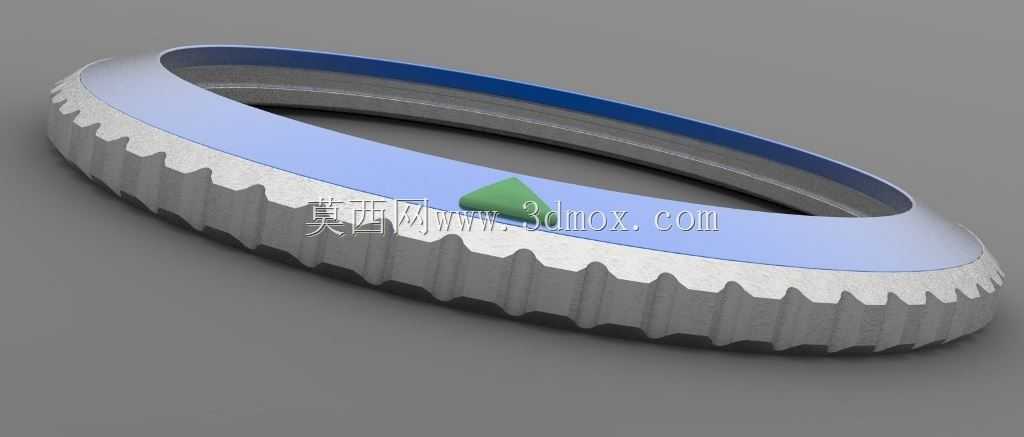

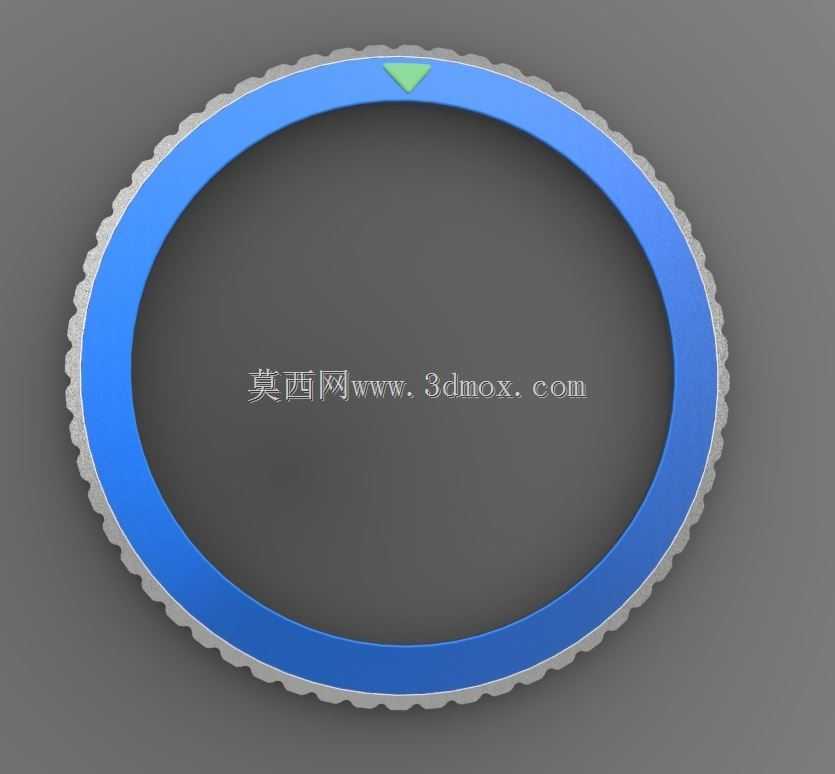

　　顶部的三角形发光区域是功能提示的透光窗口，这个位置的壁厚比周边表框薄0.5mm，采用半透明PC材质和表框主体做双色注塑成型，内部对应位置贴装侧发光LED，光线通过薄壁区域均匀透出，不会出现明显的灯珠光斑，日常佩戴时可以作为消息提醒、心率异常提示的光源输出位，不需要点亮整屏就能获取提示信息，降低腕表的功耗。

　　尺寸边界上，这个表框的外圆直径控制在46mm，内圆直径39mm，刚好适配1.4英寸的圆形显示屏，整体框体厚度4.2mm，安装后和表镜、底盖配合的总厚度控制在10.8mm，符合常规运动腕表的佩戴厚度要求，不会出现卡袖口的问题。和表镜配合的台阶位做了0.15mm的溢胶槽，点胶装配表镜时多余的胶水会流入槽内，不会溢出到表框外表面影响外观，和底盖配合的位置做了一圈防水线，配合0.5mm线径的丁腈橡胶O圈，可以达到5ATM的防水等级，满足日常洗手、浅泳场景的防水要求。

　　实际建模过程中要注意几个公差配合的细节：铝嵌件的压装孔要做0.05mm的过盈量，压装后嵌件端面和表框基准面的平行度要控制在0.02mm以内，不然会出现表带安装后歪斜的问题；外圈齿形的拔模角度控制在1.5度，既方便注塑脱模，也不会影响和防滑胶圈的配合紧度；三角形透光区域的背面要做晒细纹处理，打散LED的直射光线，避免出现透光不均的亮斑。这类复合结构的表框相比单一材质的表框，在重量、强度、功能集成度上找到了平衡点，既满足了穿戴产品的轻量化要求，也解决了频繁拆装表带带来的连接强度问题，同时集成的发光提示结构也拓展了表框的功能属性，不再是单纯的外观支撑件。
