怀表式精密平衡测量构件结构设计

　　这款怀表形态的平衡构件，最初的设计切入点是面向小型精密装配工位的快速平衡校验场景，在钟表零部件装配、微型轴承预紧检测、小型回转件动平衡初筛这类工位上，传统大型平衡检测设备占用操作空间大，对毫米级的小型工件适配性差，操作人员需要反复装夹调整才能完成检测，而这款构件采用怀表式的环形外框加中心对称摆臂的结构，刚好可以嵌入到装配工作台的边角位置，不需要额外占用独立的设备安装空间，操作人员随手就能完成小型工件的平衡偏差初检。

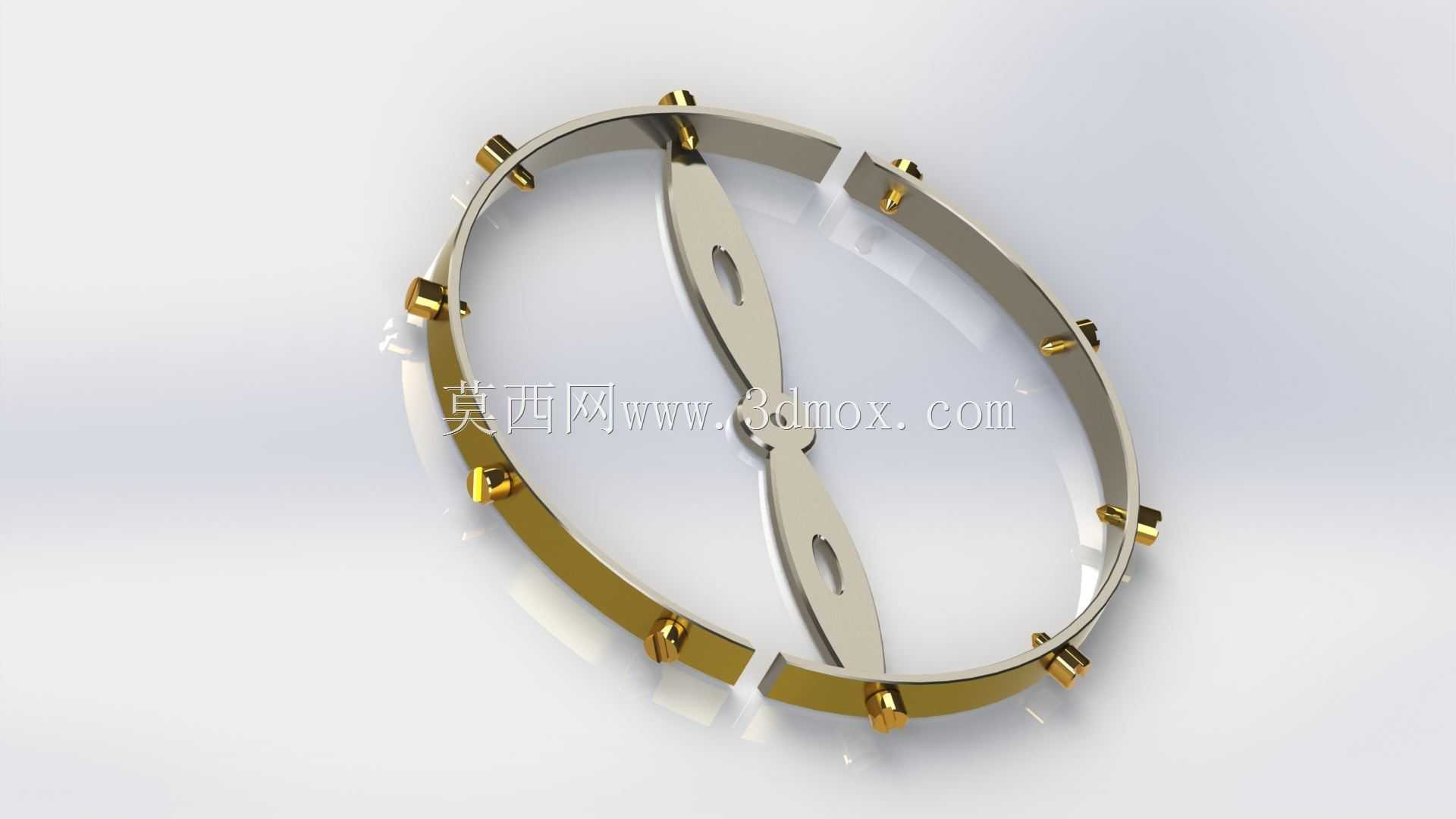

　　从结构功能上看，环形外框采用分段式的金属镶件设计，沿环向均匀分布的凸起定位点，是用来适配不同直径的小型被测工件的，每个定位点都做了圆弧过渡处理，避免装夹时刮伤工件表面，外框的金属材质选用了耐磨的铜合金材质，长期反复装夹也不会出现定位点磨损导致的测量偏差，中心的摆臂做了对称的镂空减重设计，两个镂空槽的位置经过重心配平，确保摆臂自身在无外力状态下能保持绝对水平，不会因为自身重心偏移带来测量误差，摆臂和外框的连接位置采用了微型枢轴结构，转动阻尼控制在0.02N·m，既不会因为阻尼过大导致微小偏差无法识别，也不会因为阻尼过小出现摆臂长时间晃动影响检测效率。

　　设计过程中最先确定的是整体的安装边界尺寸，整体外轮廓控制在直径80mm、厚度12mm的范围内，这个尺寸刚好可以和常规的怀表收纳位适配，也能直接嵌入到多数装配工作台的工具槽内，不需要额外做安装支架，底部做了1mm深度的定位沉台，放置在金属工作台面上时不会出现滑动，检测时不需要额外的固定结构。外框的分段式设计不是单纯的装饰作用，每一段环体都可以单独微调径向位置，针对不同偏心量的被测工件，可以通过调整环段的位置来改变测量量程，最小可以识别0.01g的重量偏差，对于钟表摆轮、微型电机转子这类小型回转件的平衡初筛完全够用，相比专业的动平衡设备，它不需要接电，也不需要复杂的参数设置，新入职的装配人员经过5分钟的讲解就能独立操作。

　　在实际使用场景里，这类构件除了生产线上的快速检测，还可以作为维修工位的辅助检测工具，比如在精密仪表维修、小型渔具配件调校、首饰镶嵌工件平衡校验这类场景下，不需要搬动大型检测设备，随手拿起就能完成检测，环形外框的金色镀层做了防氧化处理，长期在车间的多油污环境下使用也不会出现锈蚀变色，日常维护只需要定期用干净的软布擦拭枢轴位置的灰尘即可，不需要加注润滑油，避免油污渗出污染被测的精密工件。中心摆臂的两端做了圆弧收边，没有尖锐的棱角，操作人员手持使用时不会划伤手部，摆臂的表面做了哑光处理，避免车间灯光反射导致操作人员观察水平状态时出现视觉误差。

　　从结构设计的合理性来看，这款构件没有多余的冗余结构，每个部分的结构都服务于平衡检测的核心功能，环向的定位点数量设置为8个，是经过多次验证的最优数量，少于8个会导致小直径工件装夹时定位不稳，多于8个则会增加加工难度，也容易在相邻定位点之间积存加工碎屑，影响测量精度。枢轴的位置设置在整体结构的绝对中心，加工时采用了一次装夹成型的工艺，避免二次装夹带来的同轴度误差，确保摆臂转动时不会出现径向窜动。整体结构的所有可拆卸部件都采用了过盈配合的连接方式，日常使用不会出现部件松脱的情况，需要维护时也可以用专用工具轻松拆解，不需要破坏性拆卸。
