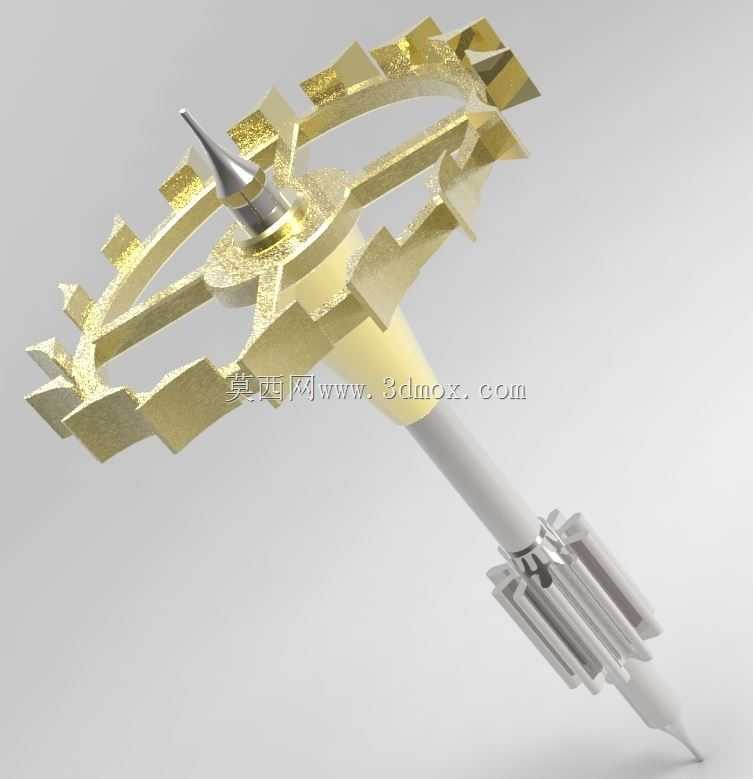

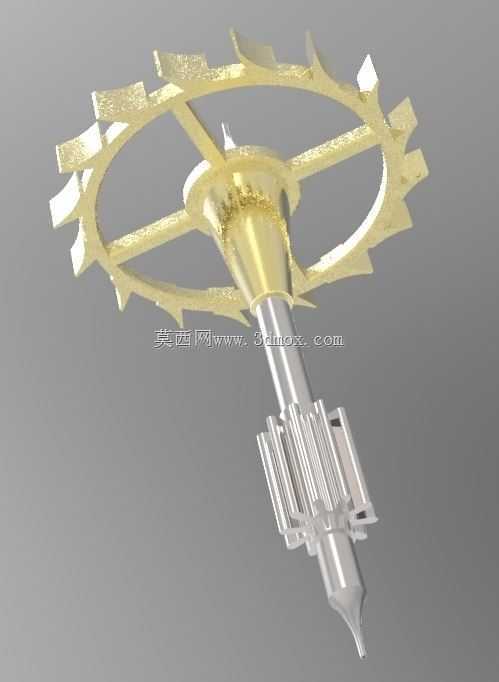

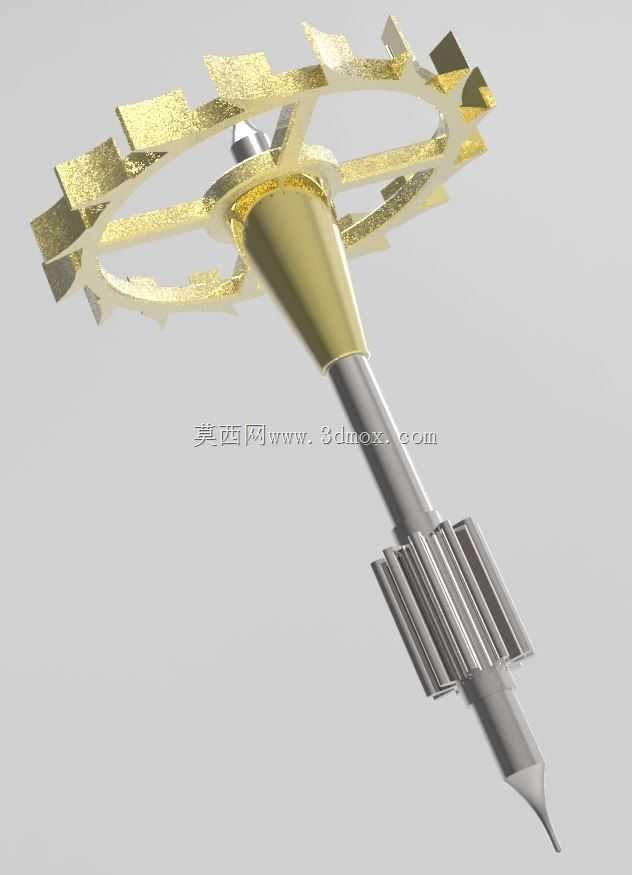

汉密尔顿21型船用天文钟擒纵轮结构

　　在远洋船舶的导航计时体系中，机械天文钟的走时精度直接决定了天文定位的误差范围，而擒纵轮组件作为机械计时核心的能量分配与频率控制部件，其结构设计与加工精度是整钟走时稳定性的核心保障。这套适配汉密尔顿21型船用天文钟的擒纵轮与小齿轮组件，完全遵循船用精密计时仪器的抗颠簸、温度适配、长期走时稳定的设计要求，在结构上采用了擒纵轮与传动小齿轮同轴集成的设计方案，避免了分体装配带来的同轴度误差，同时减少了传动链的零件数量，降低了远洋航行中因船舶持续振动带来的连接件松动风险。从功能实现逻辑来看，擒纵轮的齿形采用了特殊的冲击面设计，每个齿的锁面与冲面角度经过反复调校，能够在与擒纵叉瓦配合的过程中，将发条传递来的扭矩以固定的脉冲量传递给摆轮游丝系统，

　　同时精准控制摆轮的摆动周期，确保整钟的走时频率稳定在设计值；而同轴集成的小齿轮则负责与上一级传动轮片啮合，将发条盒输出的动力经过减速后传递到擒纵轮轴，齿形采用渐开线修正设计，啮合间隙控制在极小的公差范围内，既保证传动过程无卡滞，又避免了间隙过大带来的走时抖动。在设计思路层面，这套组件充分考虑了船用环境的特殊工况：擒纵轮的轮辐采用了轻量化的镂空结构，在保证结构刚性的前提下降低了转动惯量，减少了动力传递过程中的能量损耗，同时轮体的齿部做了加厚处理，能够抵御船舶航行中突发的剧烈冲击，避免齿形变形导致的擒纵机构失效；轴颈部分采用了阶梯式设计，与上下宝石轴承的配合面经过高精度磨削，表面粗糙度控制在极低水平，减少长期运转的磨损量，

　　保证长时间航行无需频繁维护即可保持走时精度。从安装边界来看，组件的轴向尺寸与径向尺寸完全适配汉密尔顿21型天文钟的主夹板与轮系夹板的安装孔位，轴端的榫头尺寸与夹板上的轴承孔严格匹配，装配时无需额外修配即可保证轮系的轴向窜动量在设计允许范围内，擒纵轮齿顶圆与周边夹板、其他轮件的安全间隙经过校核，即使在船舶横摇、纵摇角度达到设计极限的情况下，也不会发生轮件碰擦的问题。在实际应用场景中，这类擒纵轮组件除了用于原配船用天文钟的维修替换外，也可作为精密机械计时结构的教学演示样件，帮助从业者理解精密擒纵机构的工作原理与传动逻辑，其齿形设计、同轴集成结构、公差匹配思路，也能为小型精密传动部件的设计提供参考，尤其是在对抗振性、传动精度、

　　长期运转稳定性有较高要求的小型机械装置设计中，这类结构的设计逻辑具备很高的借鉴价值。不同于普通民用钟表的擒纵轮设计，船用天文钟的擒纵轮在材料匹配、形位公差控制、表面处理上都有更严苛的要求，轮体与小齿轮的配合面采用过盈压装结合定位销加固的方式，确保在温度剧烈变化的远洋环境中，不同材料的热胀冷缩量差异不会导致轮件与轴的连接松动，齿部的表面硬度经过特殊处理，能够承受长期高频冲击带来的磨损，保证整钟在数月的航行周期内无需拆洗保养即可维持稳定走时。
