船用环形天文钟天平精密结构设计

　　在远洋船舶的导航计量体系中，天文钟天平是保障航海天文钟走时精度的核心调校部件，其结构稳定性直接影响天文定位的测算误差。不同于陆用计时设备的调校结构，船用场景下设备需要持续承受船体横摇、纵摇带来的交变载荷，同时要适配舱内温湿度波动、航行振动带来的结构形变影响，这就要求天平结构在轻量化的前提下，具备足够的刚性与动平衡性能。

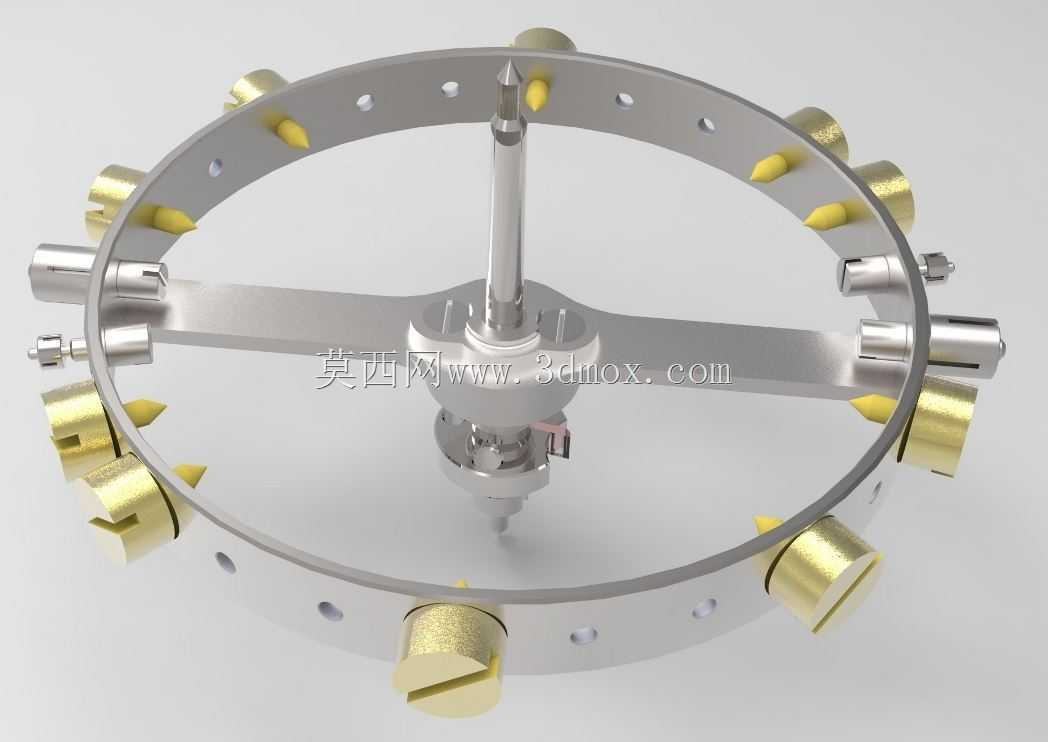

　　本次设计的环形结构天文钟天平，采用中心主轴加环形配重架的主体布局，中心主轴作为整个结构的回转基准，上下两端设置高精度定位轴尖，轴尖采用小锥度设计，接触端做圆弧过渡处理，降低回转过程中的摩擦阻力，同时保证轴向定位的重复精度。主轴中部设置十字形支撑臂，臂端与外侧环形架通过定位销加紧固螺钉的方式连接，这种分体式设计既方便加工阶段的尺寸精度管控，也便于后续维护时的配重微调作业。

　　外侧环形架作为配重安装载体，沿圆周方向均匀布置12组配重安装位，每个安装位设计为阶梯孔结构，可适配不同规格的柱状配重块，配重块与安装孔采用小间隙配合，端部设置紧定螺钉实现位置锁定，调校人员可根据实际动平衡测试数据，调整对应位置的配重块伸出量，实现整周的动平衡校准。环形架本体沿周向均匀布置多组减重孔，在保证环形架整体刚性的前提下，尽可能降低结构自身重量，减少主轴轴尖的承载负荷，延长轴尖的使用寿命。

　　从安装边界来看，整个天平结构的最大外径适配常规船用天文钟的内腔安装空间，中心主轴的上下轴尖间距匹配天文钟机芯的支撑座安装尺寸，安装时无需对原有天文钟的壳体结构做额外改造，可直接替换同规格的老旧天平部件。结构的所有回转部件均做对称度管控，十字支撑臂的两两对称度公差控制在0.02mm以内，环形架的同轴度公差控制在0.03mm以内，保证结构高速回转时不会产生额外的偏心力矩。

　　在功能实现层面，该天平结构主要用于承载天文钟的振荡系统，通过精准的动平衡调校，抵消船体摇摆带来的重力分量干扰，让振荡系统的摆动周期保持稳定，进而保证天文钟的走时精度。不同于普通的平衡装置，该结构在配重块的设计上采用了黄铜材质，利用黄铜密度大、抗锈蚀能力强的特性，在有限的安装空间内实现足够的配重调节量，同时适应海洋高盐雾环境下的使用需求，避免长期使用后配重块锈蚀导致的平衡失准。

　　设计过程中针对船用场景的振动特性，对所有连接位置做了防松处理，十字支撑臂与环形架的连接螺钉、配重块的紧定螺钉均采用细牙螺纹，配合厌氧胶锁固，避免长期振动下螺钉松动导致的结构参数偏移。中心主轴的轴尖位置采用硬质合金材质镶嵌，提升轴尖的耐磨性能，避免长期回转磨损导致的回转精度下降，轴尖与支撑座的接触位置预留润滑脂存储槽，可填充低温润滑脂，适配跨纬度航行时的宽温度范围使用需求。

　　从实际装配的角度出发，该结构的所有零部件均设计有明确的装配基准，环形架与十字支撑臂的连接位置设置对位标记，装配时可快速实现周向定位，减少装配阶段的调校工作量。配重块的外端面做平面标记，方便调校人员记录每个配重块的调整量，后续维护时可快速恢复到校准后的状态。整个结构没有复杂的异形曲面，所有零部件均可通过常规的车、铣、钻工艺完成加工，加工成本可控，适合批量配套船用天文钟的生产与维护需求。
