汉密尔顿21船用天文钟平衡轴组件结构

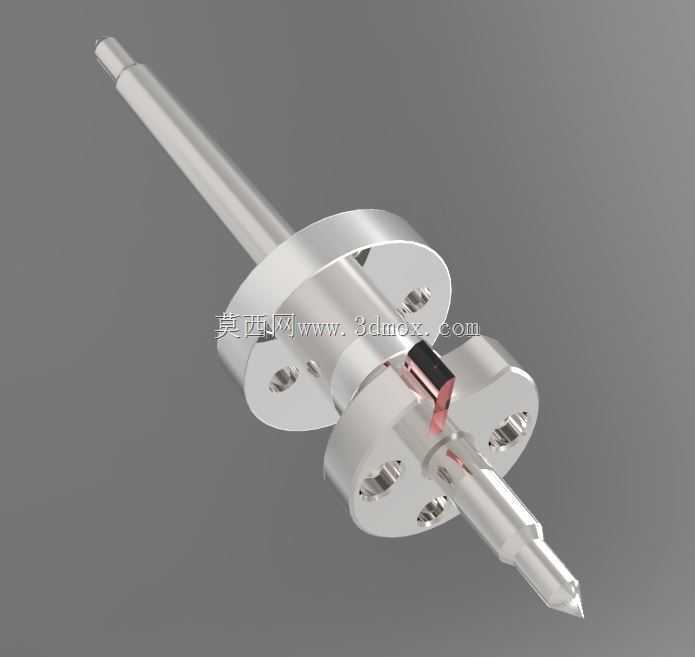

　　这套轴系组件是船用航海天文钟的核心平衡传动部件，主要应用于远洋船舶的航海计时仪器内部，承担计时机构的转速稳定、振动抵消与力矩传递功能，是保障机械天文钟在船舶颠簸、倾斜工况下走时精度的关键结构。从结构设计逻辑来看，整套组件以细长主轴为核心装配基准，轴身中段集成带安装孔的法兰式轮毂，轮毂周向均匀分布的通孔用于固定平衡配重块与脉冲触发结构，轴端的锥形顶尖结构用于嵌入宝石轴承座，降低转动过程中的摩擦阻力，同时保证轴系的回转同轴度。设计阶段首先考虑的是船用环境的抗倾斜需求，轮毂上的配重安装位经过动平衡计算，当船舶出现横摇、纵摇时，轴系的重心始终保持在回转中心线上，避免因姿态变化产生额外的偏心力矩干扰走时精度。

　　脉冲销采用过盈配合嵌入轮毂侧面的安装槽内，与计时机构的棘轮组件配合，每回转一周输出一次固定角度的脉冲信号，为走时轮系提供稳定的分度基准，销体与轮毂的配合公差控制在H7/p6区间，既保证长期运行不松动，也方便后期维护时的拆卸更换。主轴的两端轴颈做了差异化设计，输入端为光轴结构用于连接发条动力输出端，输出端的锥形顶尖带有微小的圆弧过渡，避免应力集中导致的轴端断裂，轴身与轮毂配合的位置做了轴肩定位，装配时轮毂端面与轴肩紧密贴合，保证轮毂的端面跳动量控制在0.02mm以内，避免转动时出现轴向窜动。安装边界方面，整套组件的轴向安装空间需要预留轴长两端各1.5mm的轴承装配间隙，轮毂的最大外圆直径决定了安装腔体内径需要至少比轮毂直径大3mm，

　　预留出配重块的调整空间与转动安全间隙，周向的安装孔位采用三孔均布设计，与仪器基座上的定位柱配合，安装时不需要额外调整角度，直接压入即可完成定位。实际使用场景中，这类平衡轴组件长期处于低速稳定回转状态，转速通常控制在每分钟1转以内，因此轴颈的磨损量极小，设计时选用不锈钢材质做整体调质处理，表面硬度达到HRC28-32，既保证足够的结构强度，也具备一定的抗盐雾腐蚀能力，适配海洋高湿度高盐度的使用环境。轮毂上的安装孔除了固定配重，还预留了一个冗余的螺纹孔，用于后期校准时添加微调配重，不需要拆解整个轴系即可完成动平衡校准，大幅降低了船载设备的维护难度。脉冲销的伸出长度经过精确计算，刚好能触发棘轮的棘爪结构，不会因为伸出过长导致卡滞，

　　也不会因为伸出过短出现漏触发的问题，销体头部做了圆弧倒角，与棘爪接触时为线接触，减少接触应力带来的磨损。整套结构没有复杂的异形曲面，所有特征都采用车削、铣削、钻削即可完成加工，加工工艺性良好，适合小批量精密加工，装配时不需要专用工装，依靠轴肩与孔位的定位即可保证装配精度，装配完成后只需要做简单的动平衡测试即可投入使用。在航海天文钟的整体结构中，这套平衡轴组件位于动力轮系与走时轮系之间，既承接发条输出的动力，也通过自身的平衡结构抵消外界振动带来的转速波动，相当于整套计时机构的“稳压阀”，如果轴系出现磨损或者平衡失准，会直接导致天文钟的走时误差增大，进而影响船舶的天文定位精度，因此设计时对所有配合面的形位公差都做了严格要求，轴颈的圆柱度控制在0.005mm以内，轮毂与轴的同轴度控制在0.01mm以内，端面跳动控制在0.01mm以内，从加工精度层面保障长期运行的稳定性。
