屋顶集成太阳能光伏照明瓶装置设计

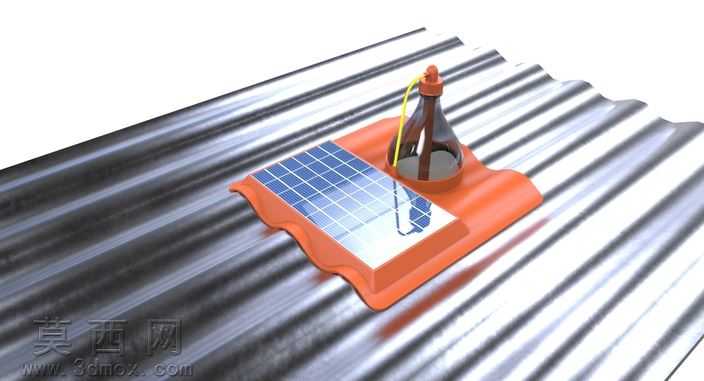

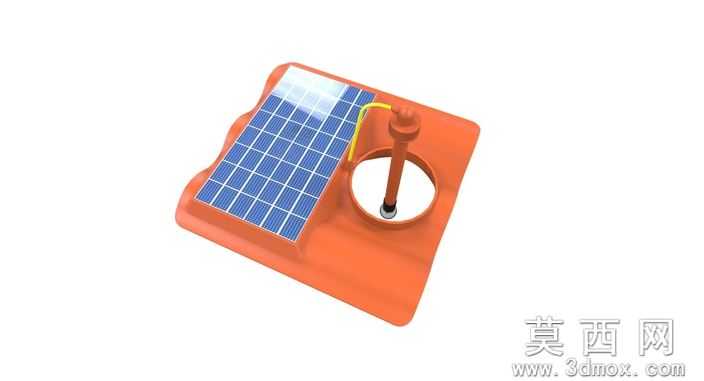

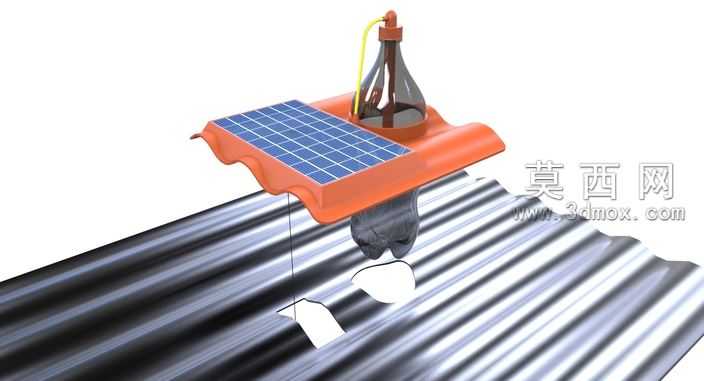

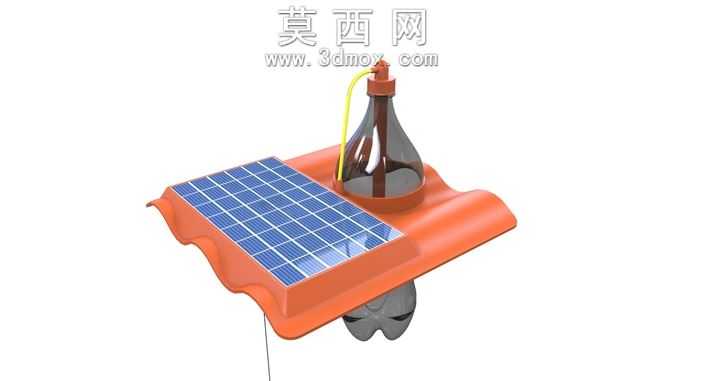

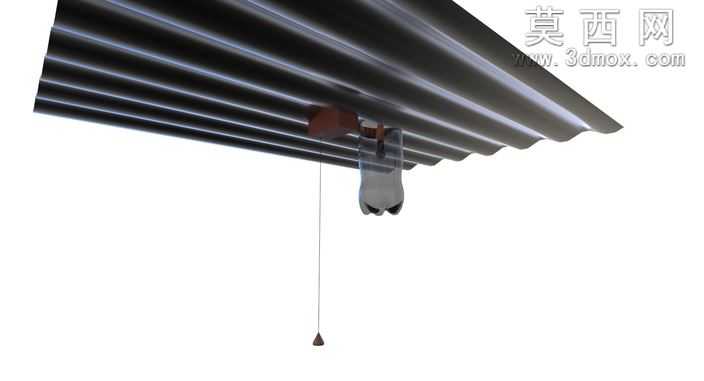

本作品为适配波纹瓦屋面的集成式太阳能照明装置三维建模成果，建模阶段首先基于民用波纹瓦的通用波峰波谷尺寸参数，完成底座结构的曲面拟合设计，确保底座能够完全贴合瓦面起伏形态，无需对原有屋面进行打孔破坏即可完成安装固定，底座边缘设置有导水弧面，可避免雨水在安装位置淤积渗漏。模型核心结构分为光伏供电模块与照明承载模块两部分，光伏板区域采用内凹嵌入式安装结构，将太阳能电池板嵌装在底座平面区域，板面与瓦面保持平行角度，最大化接收屋面直射光照，电池板周边设置有凸起挡边，可减少屋面落灰、落叶覆盖在光伏板表面影响发电效率。照明承载部分为瓶状安装座，内部预留有LED灯珠安装腔与线路走线通道，瓶体采用半透明磨砂材质渲染，可对内部LED光线进行匀化扩散，避免夜间照明产生刺眼眩光，瓶体顶部设置有密封端盖，可防止雨水、灰尘进入内部电路区域。整体装配结构采用卡扣式连接设计，光伏板与底座、瓶体与底座之间均设置有定位卡扣，无需额外紧固件即可完成组装，内部走线采用隐藏式通道设计，连接光伏板与LED灯的线路完全藏于底座内部，避免外露线路老化破损。渲染阶段针对不同部件赋予对应材质，底座采用耐候性工程塑料材质，模拟户外使用的抗UV老化质感，光伏板表面赋予高透钢化玻璃材质与多晶硅电池片纹理，瓶体赋予半透明PC材质，波纹瓦面赋予镀锌金属压型板材的反光质感，整体渲染效果还原了装置在实际屋面安装后的真实视觉状态。设计过程中充分考虑了屋面安装的适配性，无需改动原有屋面结构即可直接铺设固定，装置整体自重较轻，不会额外增加屋面荷载，集成化的设计将光伏供电、照明输出、屋面固定功能整合为一体，可广泛应用于乡村自建房屋面、临时板房屋面的户外夜间照明场景，无需外接市电线路，依靠日间太阳能蓄电即可满足夜间基础照明需求，瓶体内部还预留有小型蓄电池安装位，可储存日间转化的电能，保障阴雨天气也可维持基础照明时长。
