B-LOC胀紧联结套轴用锁紧装置

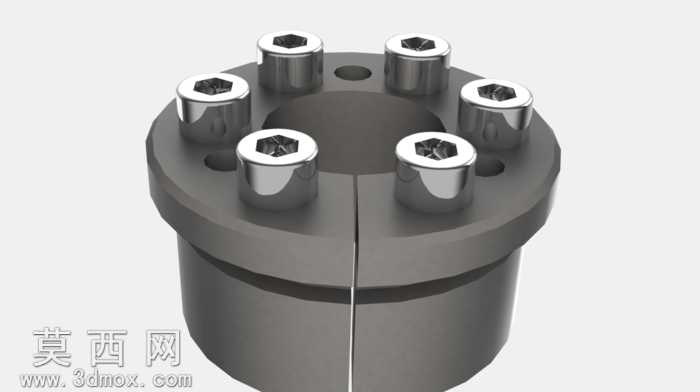

本作品为B-LOC系列胀紧联结套三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计标准中胀紧套的尺寸规范与结构逻辑，首先通过旋转凸台命令生成联结套的内外环基体，精准控制内环内孔与轴配合的公差尺寸、外环外圆与轮毂配合的公差范围，保证模型与实际工业应用的尺寸一致性。模型细节处理上，对开合缝结构进行了精准切割，还原了胀紧套通过径向胀紧实现无键联结的核心结构特征，六个内六角螺栓孔采用圆周阵列命令均匀分布在法兰端面上，每个螺栓孔的沉头深度、螺纹规格都按照对应标准件参数进行匹配，同时对螺栓与孔的配合间隙做了合理还原，既保证装配逻辑正确，也让模型视觉呈现更贴近实物。渲染阶段采用金属哑光材质模拟胀紧套的合金钢本体材质，调整材质粗糙度、金属度参数还原锻件加工后的表面质感，对内六角螺栓单独赋予亮面金属材质，通过光影对比突出螺栓与基体的结构层次，渲染时采用三点布光方案，主光从斜上方投射突出法兰端面的螺栓结构与开合缝细节，辅光补全暗部阴影避免结构细节丢失，轮廓光勾勒模型外轮廓增强立体感。设计思路上，该模型完整还原了胀紧套靠拧紧高强度螺栓使内外环间产生径向压紧力，从而实现轴与轮毂无键联结、传递扭矩与轴向力的工作原理，结构上的开合缝设计是实现胀紧功能的核心，建模时特意保留了缝的合理间隙，直观呈现其拆装便捷、对中性好、承载能力强的结构优势，可用于机械传动结构的装配演示、选型参考以及虚拟装配场景使用，模型结构完整无冗余特征，各部件间装配关系清晰，可直接导出用于工程出图、运动仿真等后续工作。
