带圆形法兰安装面的剖分式轴承支撑座

　　在各类带旋转轴的传动设备中，这类带圆形法兰安装面的轴承支撑座是极为常见的支撑类零部件，日常在轻工输送线、小型机床进给机构、农用机械传动单元、非标自动化设备的转轴排布场景里都能见到它的身影，核心作用是为内嵌的滚动轴承提供稳定的安装基准，同时承担转轴运转过程中传递来的径向载荷与部分轴向载荷，避免轴承外圈在设备运行时出现位移、偏转，保障转轴的回转精度始终处于设计允许的公差范围内。

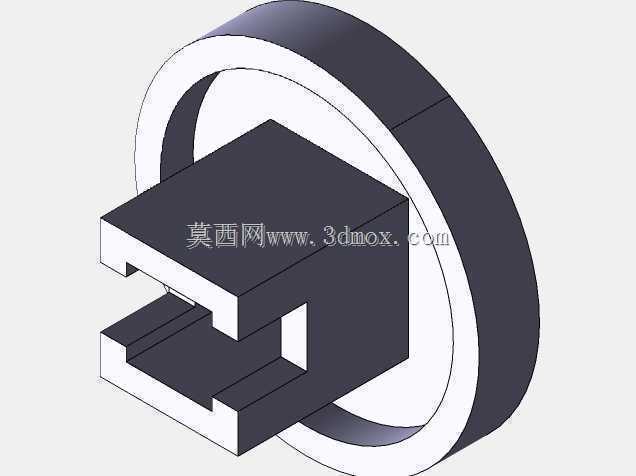

　　从结构设计逻辑来看，这款支撑座采用了圆形法兰盘加内嵌卡槽式轴承腔的组合结构，圆形法兰盘上预留了均匀分布的螺栓过孔，安装时可以直接通过螺栓将整个座体固定在设备的安装立板或者机架端面，不需要额外加工复杂的安装沉台，对安装面的加工精度要求相比方形安装座更低，适配现场安装时的公差补偿需求。法兰盘与轴承容纳腔采用一体化的结构设计，衔接位置做了圆弧过渡处理，避免应力集中导致座体在长期受交变载荷的情况下出现开裂问题，这一点在有冲击载荷的传动场景下尤为重要，比如输送线的主动辊支撑位置，频繁启停带来的冲击会持续作用在座体衔接处，圆弧过渡的结构能有效分散应力，延长部件的使用寿命。

　　轴承容纳腔采用了开口卡槽式的结构设计，不同于整体式轴承座需要从轴端穿入安装的限制，这种卡槽结构可以在转轴已经完成初步装配的情况下，从侧方卡入轴承外圈位置，大幅降低设备后期维护时的拆装工作量，尤其是在排布密集的传动辊道场景中，不需要拆卸整根轴上的其他关联部件，就能完成轴承或者支撑座的更换，能有效缩短设备停机维护的时间。腔体内壁的尺寸公差按照对应轴承的外圈配合公差设计，采用基轴制的过渡配合，既保证轴承外圈安装后不会在座体内出现打滑跑圈的问题，又不会因为配合过紧导致轴承外圈变形，影响内部滚动体的正常运转。卡槽的开口位置做了倒角导向处理，安装时可以快速对准轴承外圈推入，不需要反复调整对位，降低现场装配的操作难度。

　　从安装边界的角度来说，这款支撑座的圆形法兰外圆尺寸需要匹配安装位置的预留空间，法兰上的螺栓孔中心圆直径要和设备安装板上的预制孔位完全对应，螺栓过孔的直径比配套使用的安装螺栓大1mm左右，预留少量的位置调整余量，抵消安装板加工时的孔位误差。座体的轴向总长度决定了轴承安装后转轴的轴向定位位置，设计时需要匹配转轴上轴承安装位的轴肩高度，保证轴承内圈能完全贴合轴肩定位，同时轴承外圈在座体内不会出现轴向窜动。座体下方的卡槽开口宽度要略小于轴承外圈的直径，避免轴承在运转过程中从开口位置脱出，同时开口的边缘要做去毛刺处理，防止安装时刮伤轴承外圈的表面。

　　在实际选型应用时，首先要确认所支撑转轴的径向载荷大小，匹配对应额定载荷的轴承，再根据轴承的外圈尺寸选择对应规格的支撑座，同时要核对安装面的空间是否能容纳法兰盘的外圆尺寸，螺栓孔的位置是否和现有安装板的孔位匹配。如果应用在有粉尘、切削液飞溅的加工设备场景中，还可以在轴承腔的外侧加装配套的端盖或者密封圈，避免杂质进入轴承内部加剧磨损。这类支撑座通常采用铸铁或者铸钢材质加工，铸铁材质的减震性能更好，适合用在有轻微振动的普通传动场景，铸钢材质的强度更高，适合用在重载、有冲击载荷的工况下。设计建模时，需要重点关注轴承腔的同轴度公差，保证轴承安装后，转轴的回转中心和法兰安装面的垂直度符合设计要求，避免转轴出现偏磨，导致轴承过早失效。同时法兰盘的安装端面要保证足够的平面度，防止安装后座体出现倾斜，影响转轴的回转精度。
