养蜂场专用蜜蜂烟熏装置结构设计

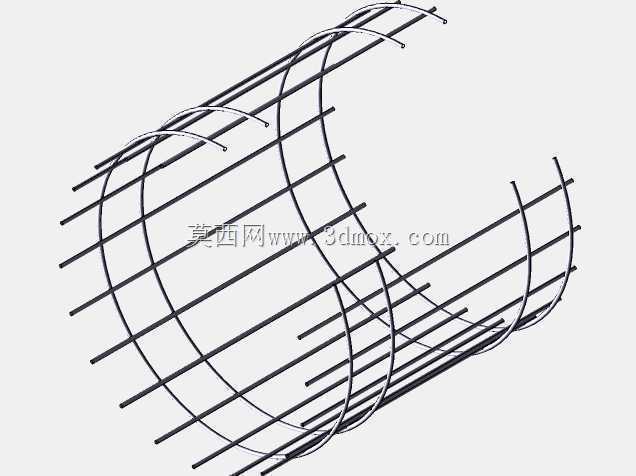

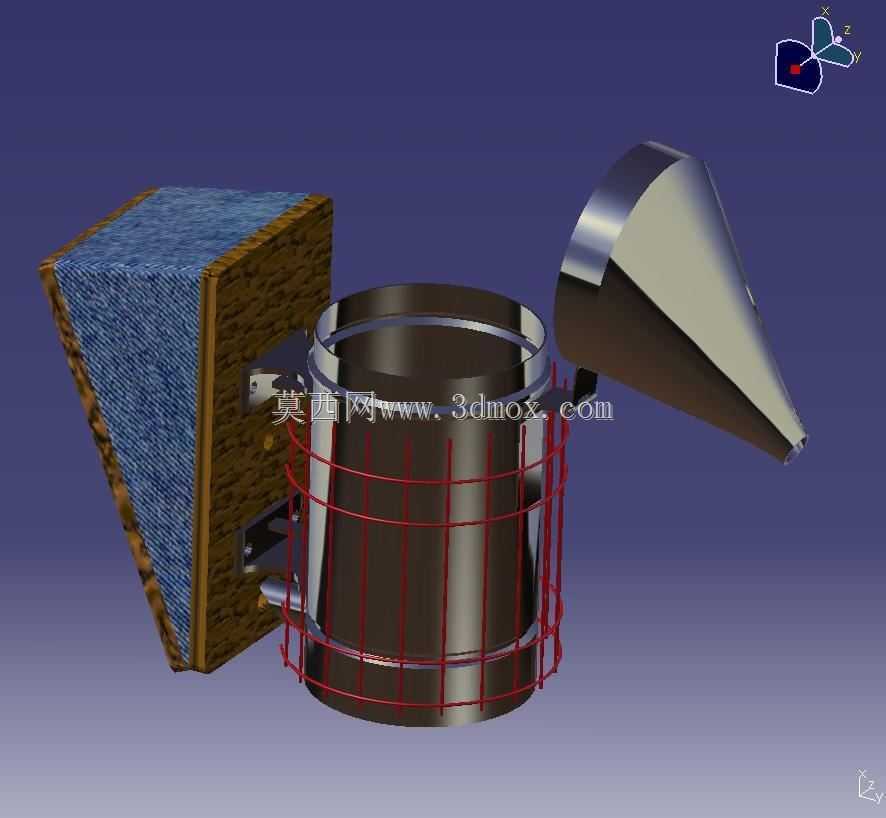

　　在规模化养蜂生产场景中，蜂群检查、取蜜操作、蜂群转场等日常作业都需要对工蜂进行情绪安抚，避免工蜂因惊扰发起蛰刺，影响作业效率与操作人员安全，这款蜜蜂烟熏装置正是针对蜂场实际作业需求设计的专用工具。不同于市面上常见的简易喷烟装置，该结构在设计阶段充分考虑了户外蜂场作业的复杂工况，整体采用分体式布局，核心燃烧腔采用圆柱型筒体结构，外部设置金属防护笼结构，既可以避免燃烧过程中筒体高温直接接触操作人员肢体造成烫伤，也能在装置意外倾倒时形成物理隔离，防止燃烧的燃料直接接触蜂箱、植被等易燃物引发火情。筒体一侧设置的隔热握持结构采用多层复合设计，内层为耐高温隔热衬层，外层为防滑耐磨的包覆材质，作业时操作人员可直接握持该结构调整喷烟方向，

　　无需额外佩戴厚重的隔热手套，提升操作灵活性。装置配套的导流锥结构采用流线型收敛设计，与燃烧腔采用可转动铰接结构连接，非作业状态下可将导流锥扣合在燃烧腔开口位置，起到封闭腔体、熄灭余火、防止燃料洒落的作用；作业状态下可根据蜂箱巢门位置、蜂群聚集区域调整导流锥的喷射角度，让燃烧产生的烟雾精准导向目标区域，减少烟雾无规则扩散造成的燃料浪费，也避免烟雾直吹操作人员面部影响视线。燃料仓内部设置了镂空隔网结构，将燃烧区域与底部的通风腔分隔开，既可以承托燃烧的木屑、干艾草等常用发烟燃料，也能保证空气从底部进入形成自然对流，让燃料保持阴燃状态持续产生烟雾，不会出现明火灼烧蜂脾、惊扰蜂群的问题。从安装边界与尺寸适配角度来看，

　　该装置整体外径控制在常规成人单手握持的舒适范围内，整体高度适配蜂箱巢门的常规高度，作业时无需大幅度抬臂即可将喷口对准巢门位置，长时间作业也不易产生肢体疲劳。装置侧边设置的固定挂耳结构，可搭配挂扣将装置悬挂在蜂箱侧边或者作业腰带上，转场或者移动作业位置时无需手持，解放操作人员双手完成提脾、扫蜂等其他操作。不同于电动喷烟装置需要依赖电池供电的局限，该结构完全采用机械结构实现发烟与导流功能，无需额外供电，在无供电条件的野外放蜂场景下也可稳定使用，结构件多采用冲压、弯折工艺成型，生产装配难度低，日常维护仅需定期清理燃烧腔内部的积灰、检查铰接部位的转动灵活性即可，没有复杂的易损电子元件，适配养蜂行业户外作业、维护条件有限的实际使用场景。

　　在结构细节设计上，燃烧腔与防护笼之间预留了足够的散热间隙，即使长时间连续使用，防护笼外表面温度也可控制在安全接触范围内，避免误触烫伤；导流锥的内壁做了光滑圆弧过渡处理，烟雾流经时不会形成紊流，喷烟方向稳定，出口处的收敛设计可以让烟雾保持一定的喷射距离，无需将装置过于靠近蜂箱即可完成喷烟操作，进一步降低被工蜂蛰刺的风险。
