纵列双旋翼运输直升机结构设计

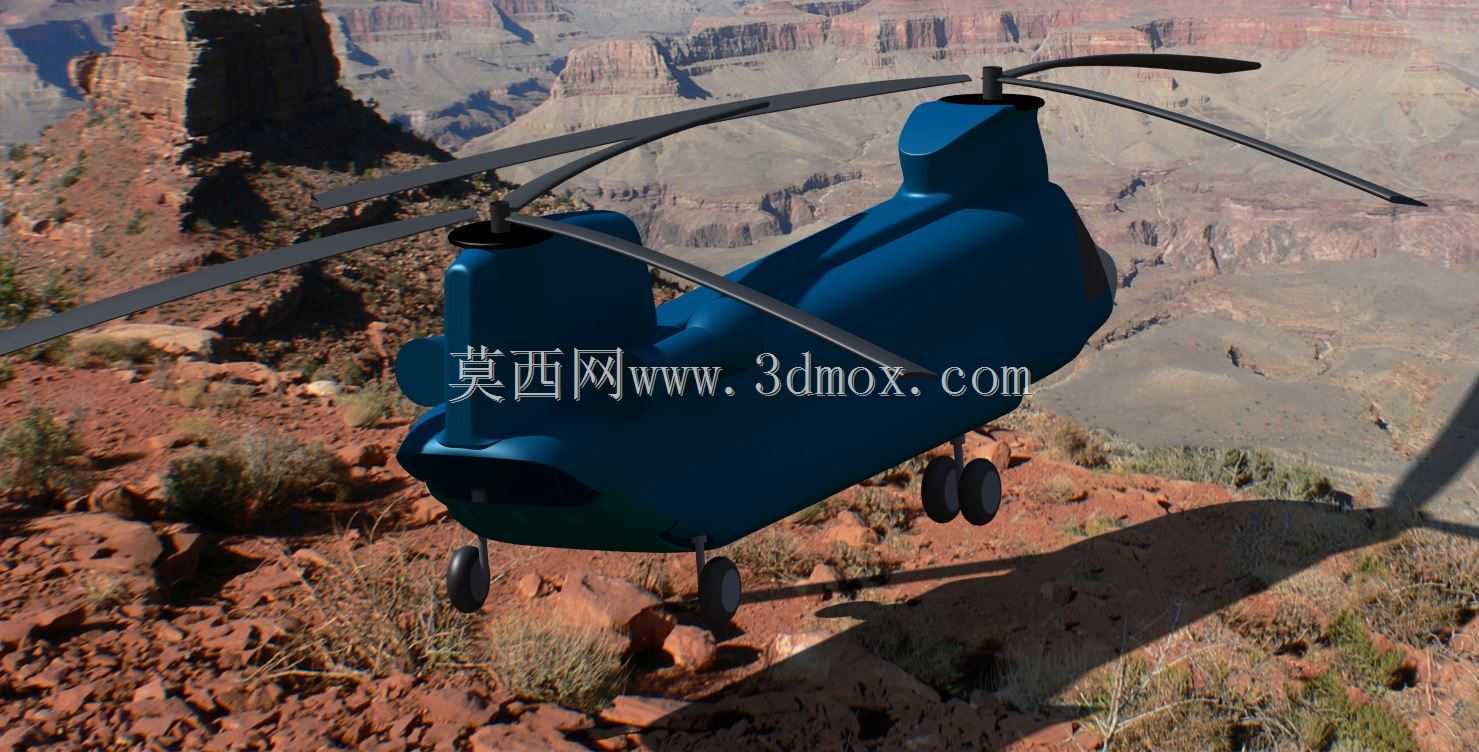

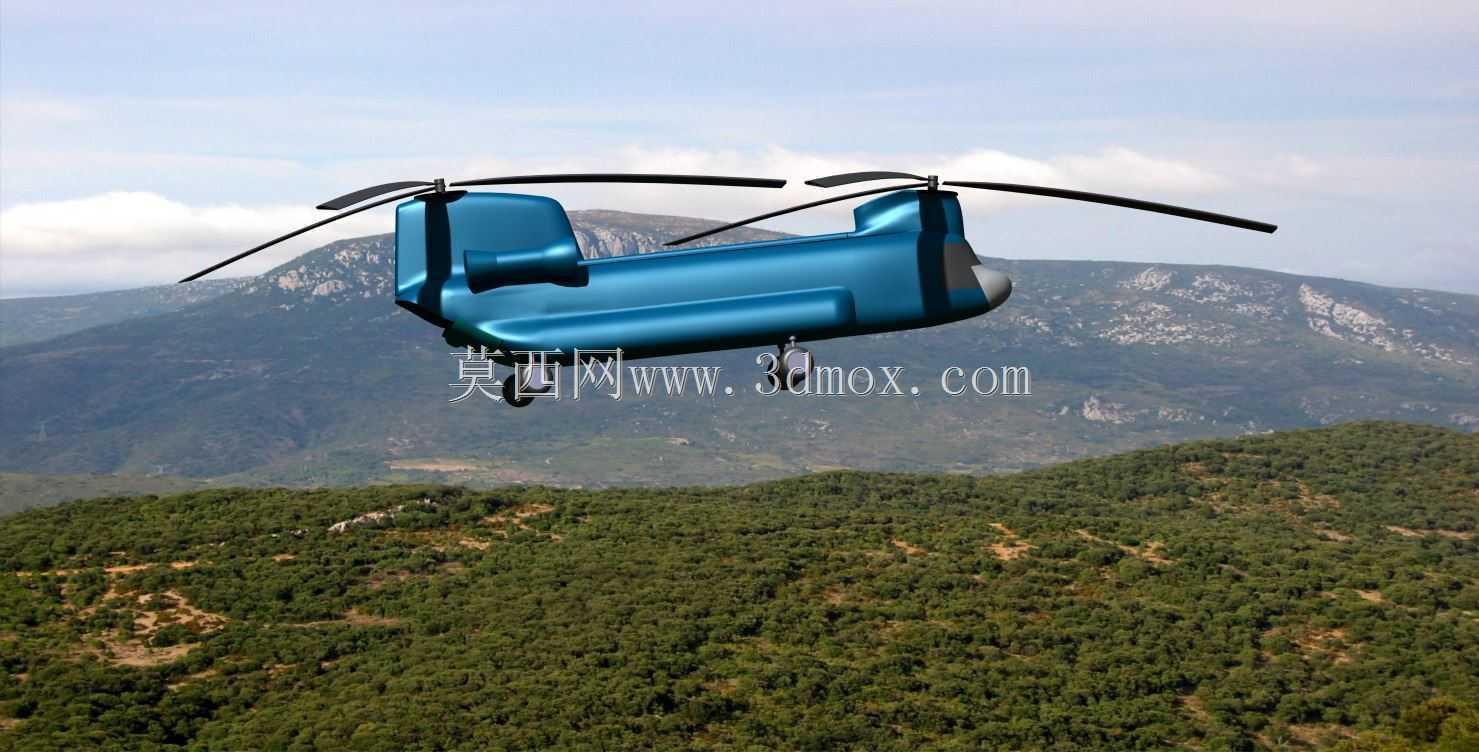

　　纵列双旋翼运输平台的结构布置，核心在于把两个主旋翼沿机身纵向拉开，使前后升力中心能够覆盖较长的货舱区域。与单旋翼带尾桨构型相比，这种布局不需要尾桨消耗功率，旋翼下洗流可直接服务于升力和姿态控制，机身内部也能形成连续、低阻挡的装载空间。实际建模时，后机身并不是简单拉长的舱体，而是围绕后旋翼塔座、尾舱门、装卸坡道和尾部承力框进行协调；后旋翼塔座需要高出机身曲面，为桨盘提供足够离地间隙，同时避免桨叶在挥舞、摆振和折叠状态下与尾段发生干涉。

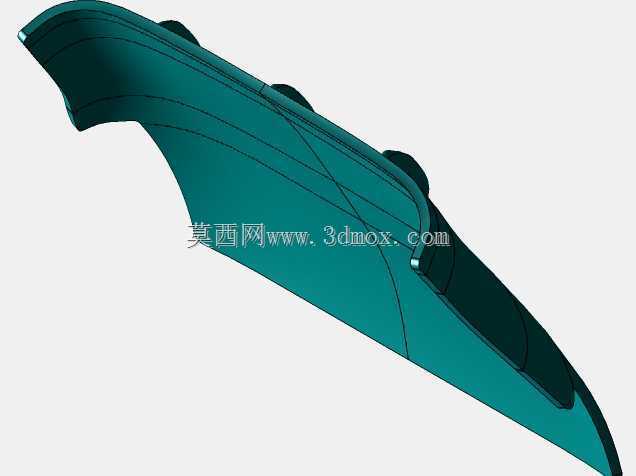

　　机身外形采用宽体运输舱思路，机头保留驾驶舱视野和前部设备舱，中段为主要任务舱，后段向上收拢并连接高置塔座。曲面建模时要注意上机身、侧蒙皮和底部过渡区域的连续性，尤其在后塔座根部，气动外形、结构骨架和维护开口会同时交汇。若面向缩比验证或实体制作，机身侧壁需要预留框架定位面，底部要布置纵向龙骨和横向隔框，使打印件或机加件在装配后能够承受起落架着陆、旋翼振动和设备重量带来的载荷。

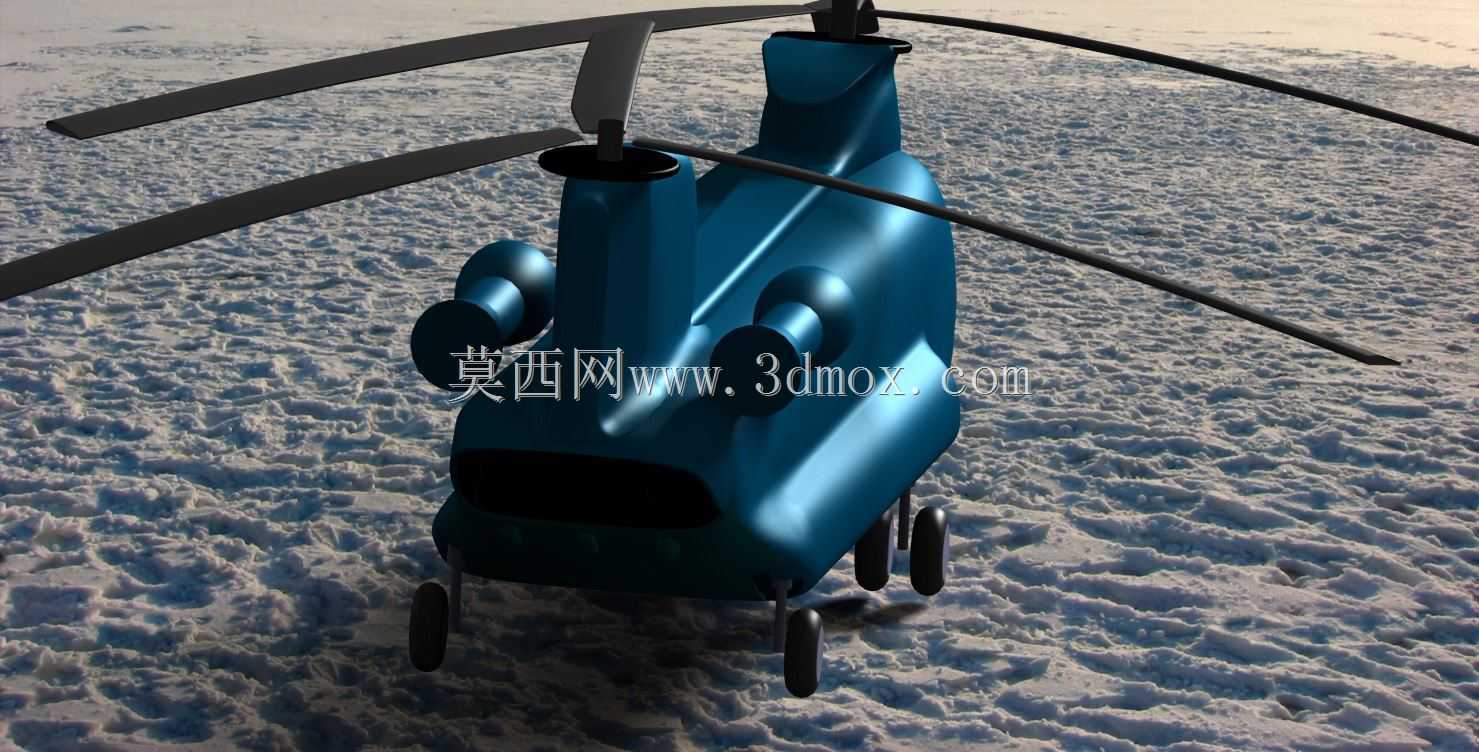

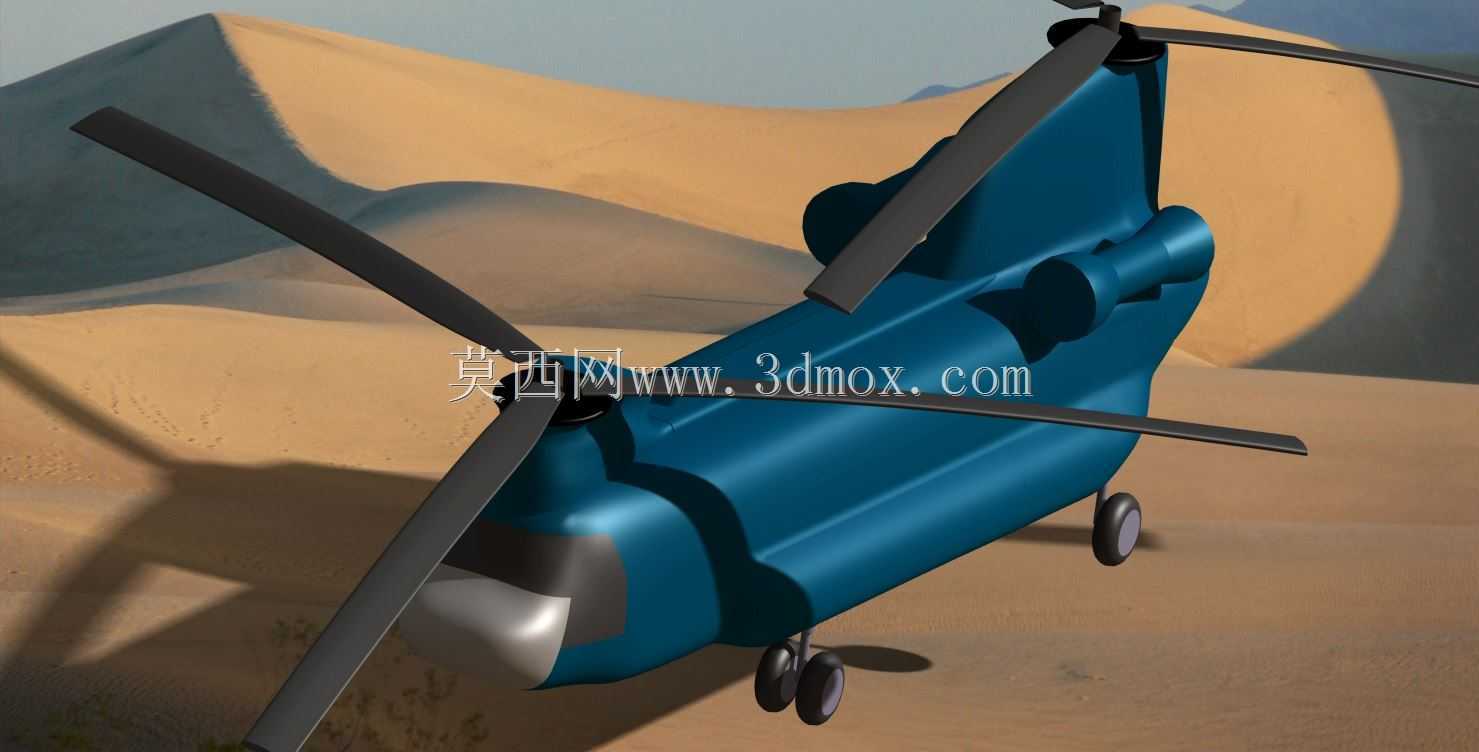

　　旋翼系统是整个作品的功能重点。前后主旋翼均采用多片桨叶布置，桨毂位于塔座顶部，桨叶沿径向展开并带有适度锥度。模型中桨叶被处理为细长翼型件，根部通过桨毂与驱动轴连接，两套旋翼旋转方向相反，用以抵消反扭矩。工程检查时不能只看静止状态的外观，还要模拟桨叶旋转包络：桨盘平面、最大挥舞角、侧向摆动余量以及机身顶部安全间隙都应被纳入空间校核。前旋翼靠近驾驶舱后上方，后旋翼位于尾段高座，二者桨盘在水平投影上保持纵向间距，避免气动干扰和结构碰撞。

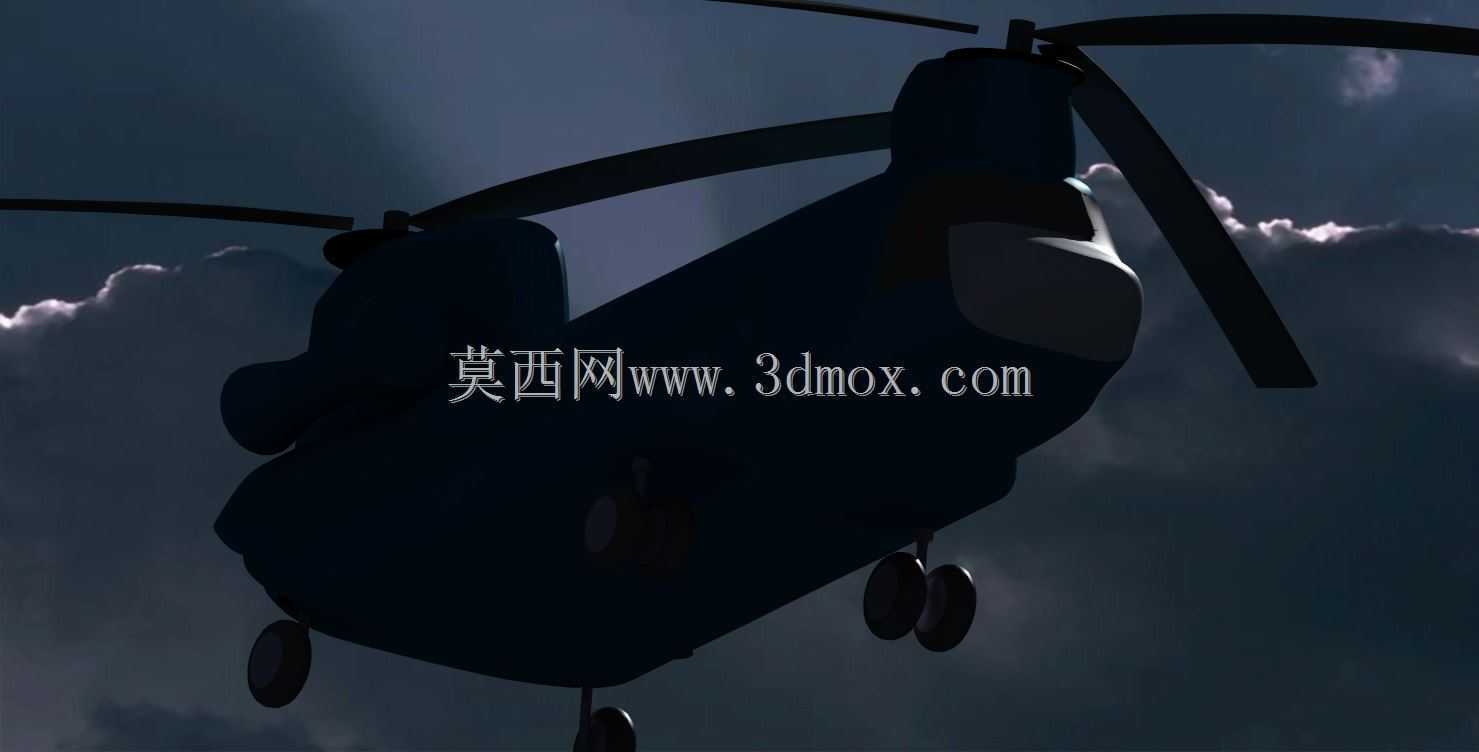

　　起落架采用外露式多支点方案，机腹下方设置支撑柱和轮组，便于在运输直升机重载、短距起降和粗糙场地着陆时分散冲击。建模时，支柱与机身底部连接点应落在加强框或龙骨附近，而不是直接依附薄蒙皮；轮组位置还要兼顾停机姿态、地面滑行和尾部装卸时的稳定性。对于缩比飞行平台，起落架高度会影响旋翼离地距离和机身俯仰角；对于静态展示或打印装配，则要关注支柱直径、轮轴孔位和接地点之间的公差匹配。

　　尾部装卸通道是该类运输直升机区别于普通机型的重要特征。后机身下方设置可开启坡道，舱门打开后能够形成从地面通向货舱的连续路径，适合车辆、托盘、补给箱或任务设备快速进出。坡道铰链线、门框加强区和舱内地板高度需要统一设计：坡道闭合时应与尾部曲面贴合，开启后倾角不能过陡，两侧还应有导向边界，防止装载物偏出。模型虽然以外观和结构验证为主，但在数字装配中仍应保留坡道运动角度、铰链位置和尾部开口边界，方便后续细化机构。

　　驱动概念在纵列双旋翼平台上体现为前后两套旋翼动力与传动路径的协同。前塔座和后塔座内部都需要预留轴系、减速器支撑和检修空间，机身中段则可布置动力源、燃油或能源系统、传动连杆以及控制线缆。结构布置上，重设备应尽量靠近机身重心，前后旋翼塔座承担升力输入，货舱载荷变化则通过前后旋翼升力分配来配平。三维设计时可把机身骨架、塔座承力框、地板梁和起落架接头作为主承力路径，外蒙皮主要承担外形维持和局部气动载荷。

　　从安装边界看，整机长度由机头前端至后塔座尾部决定，宽度主要受旋翼桨盘和机身侧向突出件控制，高度则由起落架接地点至后旋翼桨毂顶部决定。停放状态下，桨叶指向会显著影响外廓尺寸；若考虑舰上停放或狭窄机库，还需增加桨叶折叠、尾段接近距离和地面维护通道的检查。机身两侧可设置舱门、观察窗、维护口盖和天线基座，但这些开口不应切断主框位，外形凸起也要避开旋翼下洗流强烈区域。

　　在实际应用场景中，这类纵列双旋翼平台适合兵力投送、物资吊运、野外补给、救灾运输和装备回收等任务。其优势不在高速飞行，而在垂直起降、大舱容、悬停装卸和对简陋场地的适应能力。设计时需要围绕“装得进、吊得起、降得下、修得到”展开：货舱截面要满足标准装载物轮廓，机腹外挂点要与重心范围匹配，起落架要承受不对称着陆，塔座和传动舱要留出维护拆装路径。

　　数字模型阶段应反复进行干涉检查，重点包括旋翼旋转包络与塔座、坡道开启轨迹与尾框、起落架收放或压缩行程与机腹结构、内部骨架与设备舱之间的关系。曲面外观完成后，不能直接等同于可制造结构；若用于打印，需要将大尺寸机身拆分为侧壁、地板、隔框、塔座和舱门等组件，并在拼缝处设计定位台阶和连接孔。若用于遥控飞行验证，则还需控制各部件重量分布，让前后旋翼支撑结构具备足够刚度，减少共振和桨毂晃动。整体而言，该作品把纵列双旋翼运输直升机的外部气动形态、货舱装卸逻辑、旋翼安全包络和起落架承力关系集中在同一数字样机中，可作为航空结构学习、缩比飞行器制作和运输类直升机方案验证的基础。
