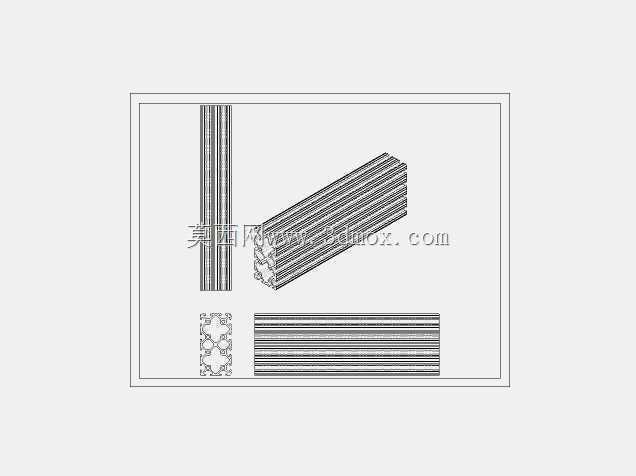

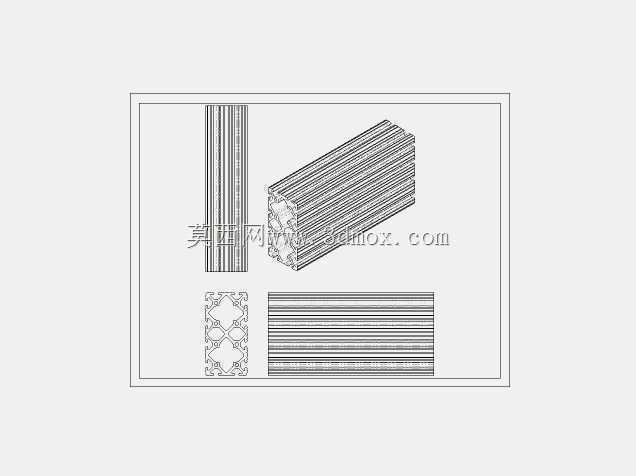

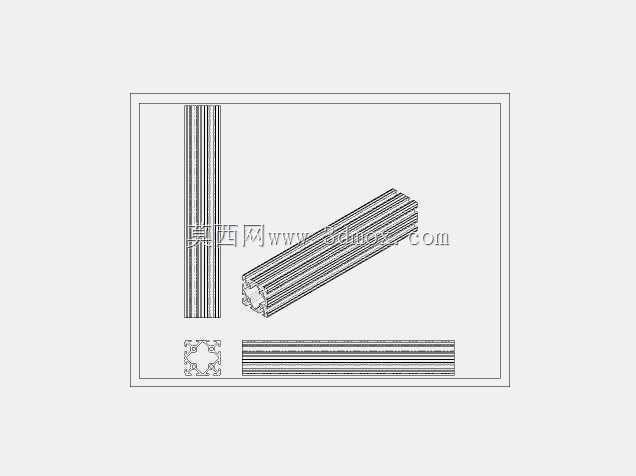

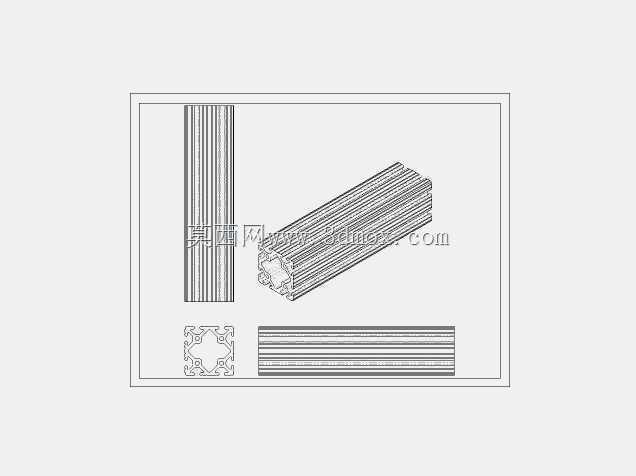

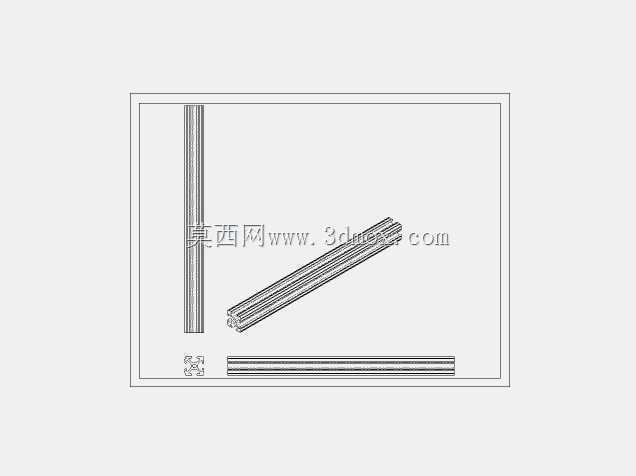

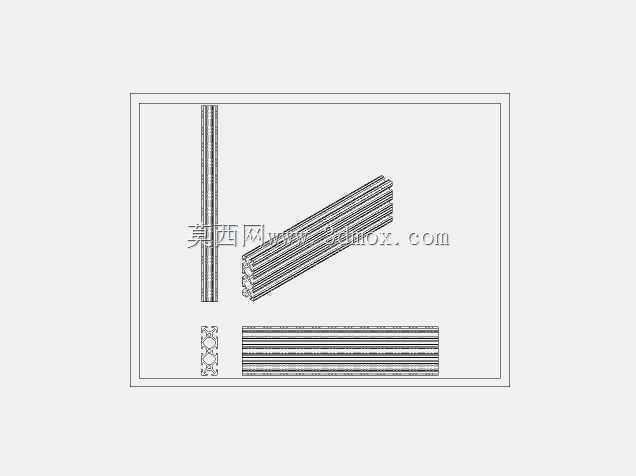

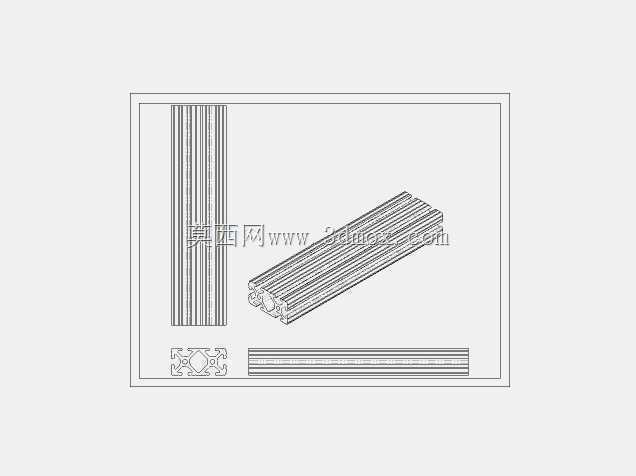

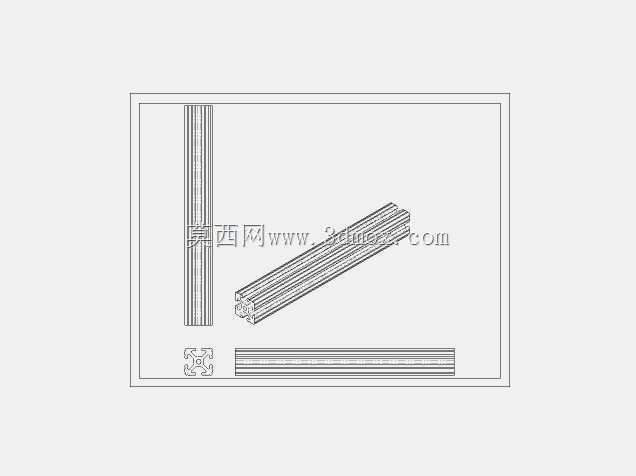

多规格工业铝挤压型材三维结构设计

　　做非标设备框架设计的工程师，多半都绕不开这类挤压铝型材的选型与建模，这次整理的80系列挤压截面，覆盖了从1010到3060的全系列常用规格，完全适配多类工业场景的搭建需求。日常做小型检测工位的护罩、桌面式工装的承载基座时，选小截面的10、15系列型材就能满足轻量化需求，不会额外增加设备整体负重；做中型输送线的侧边支架、设备外围的安全防护围栏时，20、30系列的截面抗弯模量刚好匹配常规静载与动载要求，不用额外做加强筋结构就能避免长期使用后的形变问题；遇到重载型的设备主机架、大型物料周转台的支撑结构，60系列的大截面型材可以直接替代传统焊接方管，省去后期焊后打磨、表面喷漆的工序，装配效率能提升至少40%。

　　设计这类型材模型的时候，首先要卡准挤压工艺的成型边界，所有截面的壁厚差控制在合理区间，避免挤出过程中出现料流不均导致的变形，槽口的尺寸严格适配通用的T型螺栓、弹性螺母等标准紧固件，不用单独开模定制连接件，现场装配的时候只需要普通内六角扳手就能完成拼接，对安装工人的技能要求很低。建模过程中特意把每个规格的截面形心位置、安装槽的中心距都做了参数化关联，工程师做框架整体排布的时候，可以直接调用模型调整长度，自动生成对应的物料清单，不用反复核对截面尺寸导致的选型错误。

　　从安装边界来看，这类挤压型材的端面连接孔位都做了标准化预留，不管是做直角连接、角度斜接还是三维方向的十字拼接，对应的角件、端盖、脚轮安装座等配件都能完全贴合，不会出现孔位错位需要现场扩孔的问题。型材表面的阳极氧化层预留厚度也在模型里做了标注，做整体装配干涉检查的时候，不会因为表面处理层的厚度导致相邻型材出现装配间隙超差的问题。实际产线应用里，这类型材搭建的框架后期改造成本极低，遇到产线升级需要调整工位布局的时候，只需要拆卸螺栓重新拼接就能完成改造，不像焊接钢结构只能切割报废，能大幅降低产线迭代的物料成本。不同规格的型材之间可以通过专用的连接板实现混装，比如设备的主支撑用大截面型材，侧面的传感器安装支架用小截面型材，在保证整体结构刚性的前提下，尽可能压缩整体材料成本，这也是目前自动化设备领域优先选用挤压铝型材做框架的核心原因。
