钥匙注塑成型模具三维结构设计

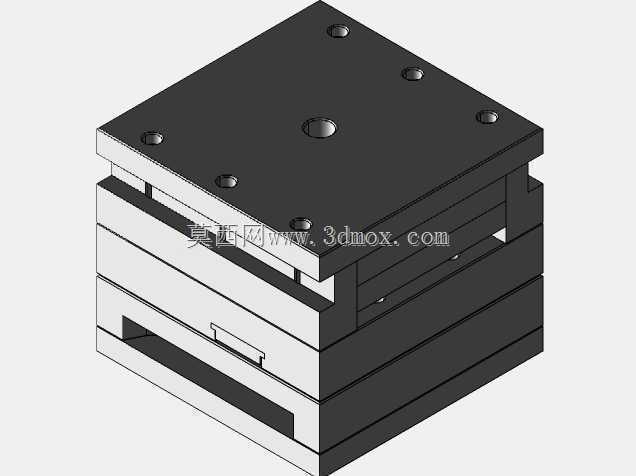

　　这套钥匙注塑模具的结构设计，完全围绕日用五金配件的批量注塑生产需求展开，日常民用挂锁、抽屉锁配套的塑料钥匙柄、全塑钥匙类产品的注塑成型，都可以通过这套模架结构完成适配生产，在日用五金注塑加工车间的卧式注塑机上即可完成装夹投产。整套模具采用标准两板模结构布局，模架选用标准龙记模架规格，长宽尺寸控制在350mm*350mm范围内，闭合后总高度控制在280mm，适配市面上120吨锁模力的常规卧式注塑机安装尺寸，安装时直接通过模架上的标准码模槽完成压块固定，不需要额外加工定制安装位，上下模的定位依靠四角布置的精密导柱导套完成合模导向，导柱配合公差控制在H7/g6级别，合模过程中不会出现偏模错位的问题，能有效避免长期生产过程中模腔碰伤的情况。

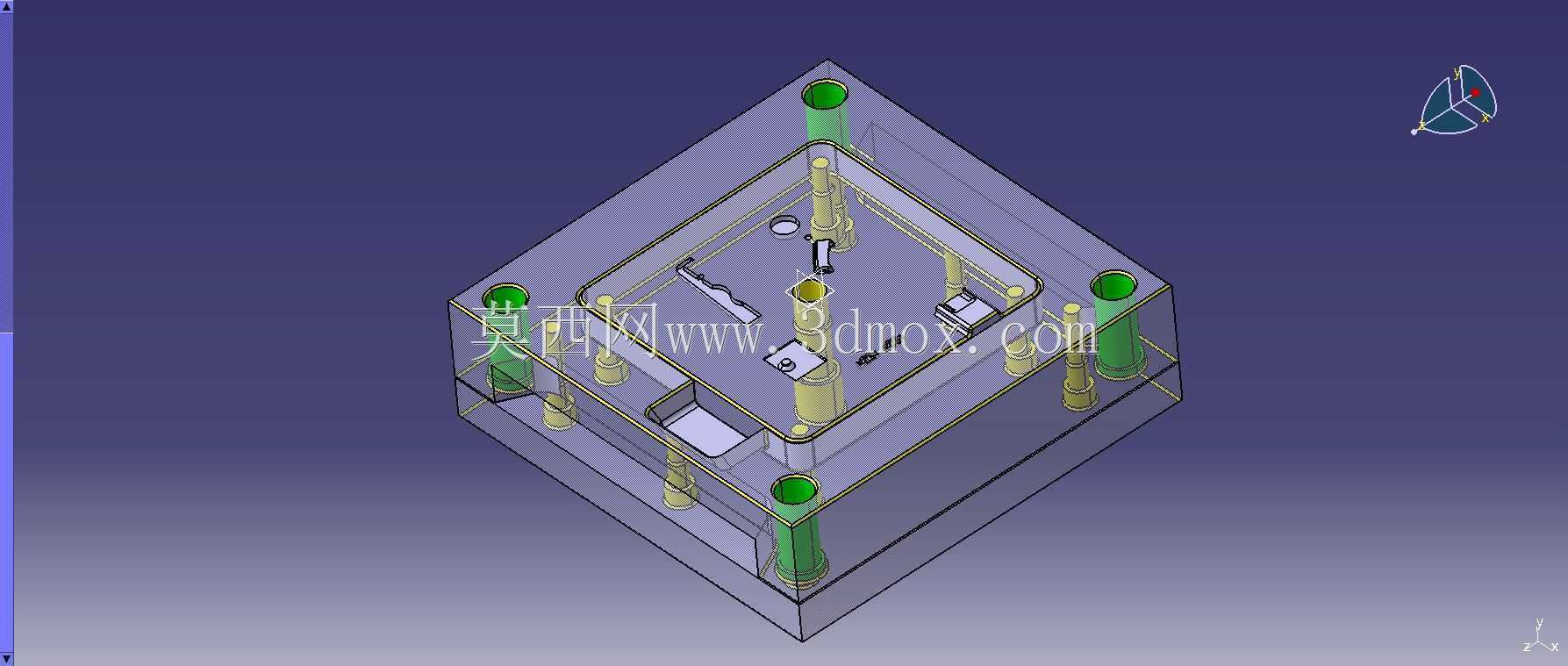

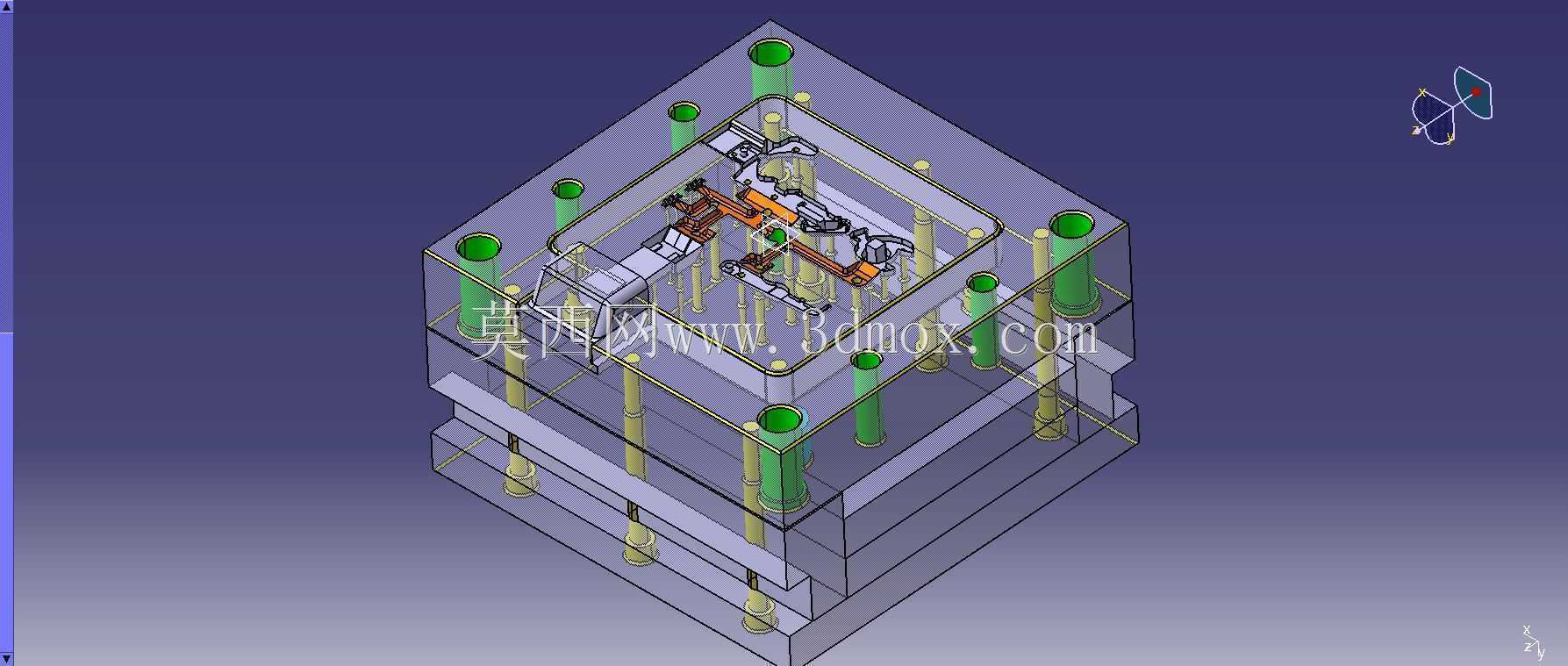

　　模腔部分采用一模两腔的布局设计，对应钥匙的对称外形结构，分型面设置在钥匙柄的最大轮廓面上，开模时不会出现产品粘定模的问题，浇注系统采用侧浇口进料，浇口位置设置在钥匙柄的侧边非外观面位置，注塑完成后浇口残留可以通过简单的人工修剪去除，不会影响钥匙的外观质量与后续装配使用。冷却回路采用直通式水路围绕模腔均匀布置，上下模各设置4组独立的冷却水路，水路直径选用8mm标准规格，距离模腔壁的距离控制在12-15mm区间，保证注塑过程中型腔各区域温度均匀，不会出现局部冷却不均导致的钥匙件翘曲变形问题，水路接头采用标准的1/4寸快插接头，和车间常规的冷却水塔管路可以直接对接，不需要额外转换接头。

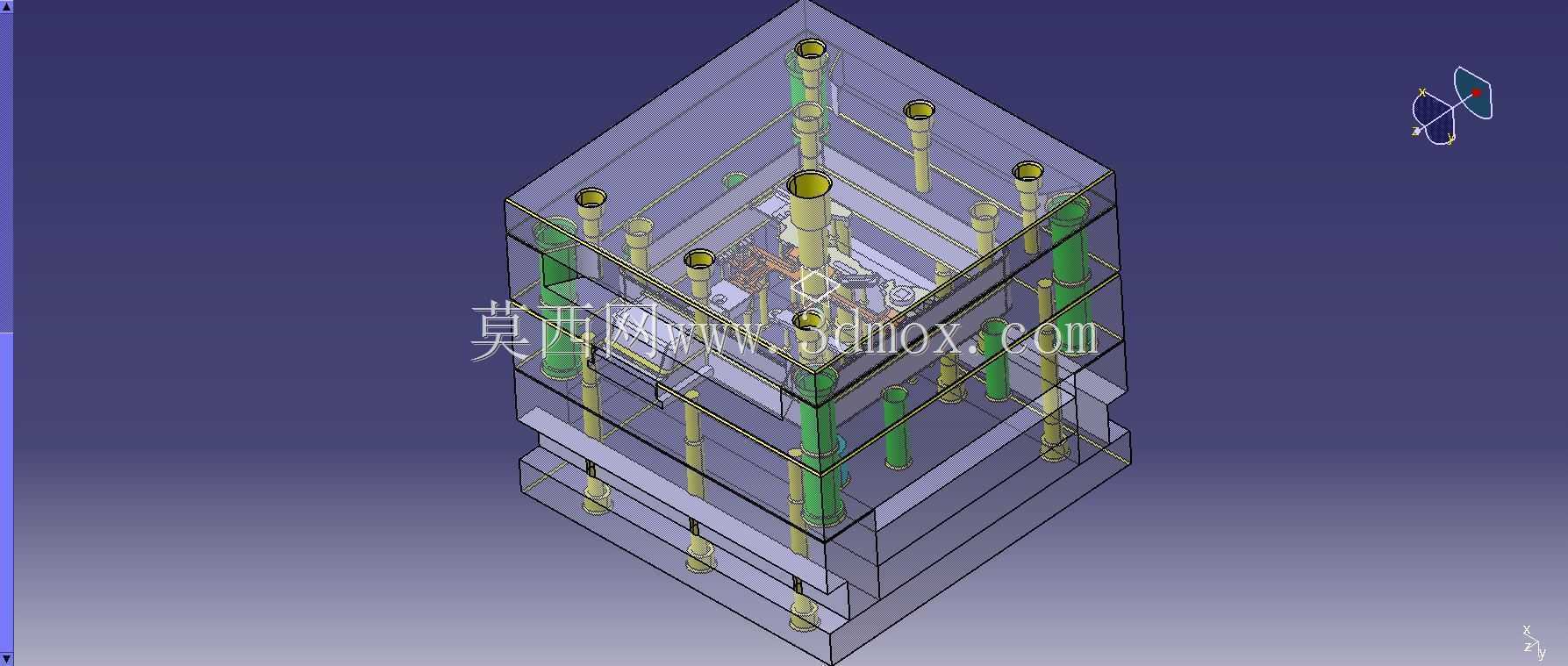

　　顶出机构采用圆顶针加顶板顶出的组合结构，顶针布置在钥匙柄的加强筋位置以及钥匙坯的装配位周边，顶出行程控制在20mm，开模后顶针可以平稳将成型后的钥匙件从动模侧顶出，不会出现顶白、顶穿的产品缺陷，顶出过程依靠注塑机的顶杆推动模具顶板完成动作，复位依靠复位杆配合复位弹簧实现合模前的精准回位，避免合模时顶针和定模发生碰撞。模具的排气结构开设在分型面的钥匙轮廓末端，排气槽深度控制在0.02mm，既可以顺利排出注塑过程中型腔内的空气，避免产品出现烧焦、缺胶的问题，又不会出现跑披锋的情况。

　　整套结构在设计时充分考虑了量产过程中的维护便利性，模腔镶件采用独立的镶拼结构，当某一腔出现磨损或者损伤时，可以单独拆下对应的镶件进行维修更换，不需要将整套模架全部拆模，能有效减少设备停机维护的时间。浇注套选用标准的灌嘴规格，和注塑机的射嘴匹配度高，不会出现射嘴溢料的问题，模具上的所有紧固螺丝都选用标准内六角螺丝，拆装时使用常规的内六角扳手即可完成操作，不需要特殊定制工具。在实际生产场景中，这套模具适配PP、ABS等常用的日用塑料原料，成型周期可以控制在25秒左右，单班产能可以达到两千件以上，完全满足日用五金配件的批量供货需求，成型后的钥匙件尺寸精度可以控制在±0.05mm范围内，和锁芯的装配位尺寸匹配度高，不需要额外的二次加工即可直接进入后续的装配工序。
