SmokTFV8雾化器滴嘴适配结构

　　日常做雾化类烟具结构开发时，这类滴嘴是直接和用户唇部接触的核心交互部件，同时也承担着雾化仓顶部的气流导向、冷凝液拦截的功能，不能只当成一个简单的套状零件来做。先从实际使用场景说，这类滴嘴适配的是大烟雾类雾化设备，用户使用时会有频繁的插拔、唇部长时间接触、不同温度下的握持接触，同时设备在工作时雾化仓内会产生带冷凝的湿热气流，滴嘴的结构设计直接影响使用体验和防漏效果。

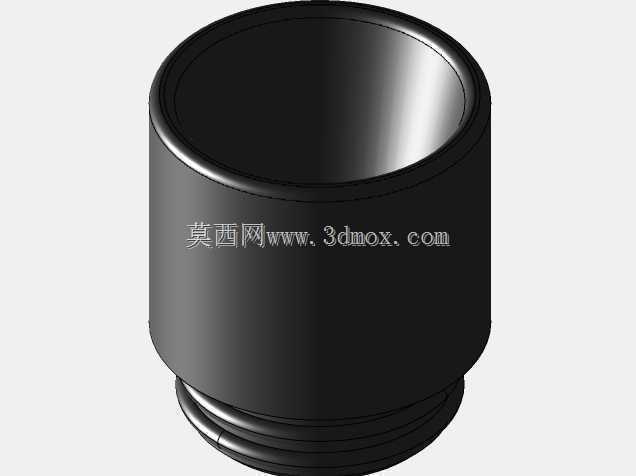

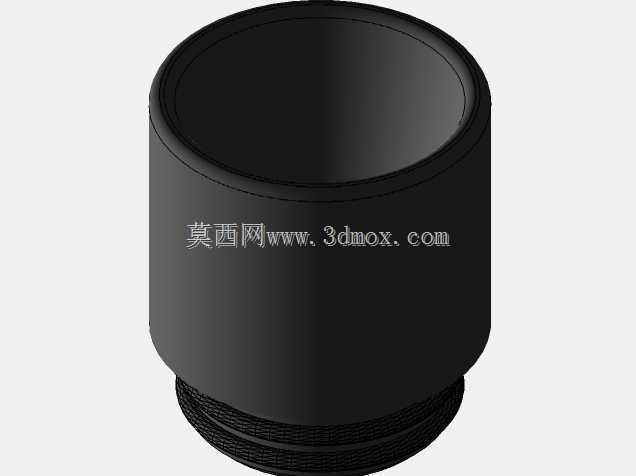

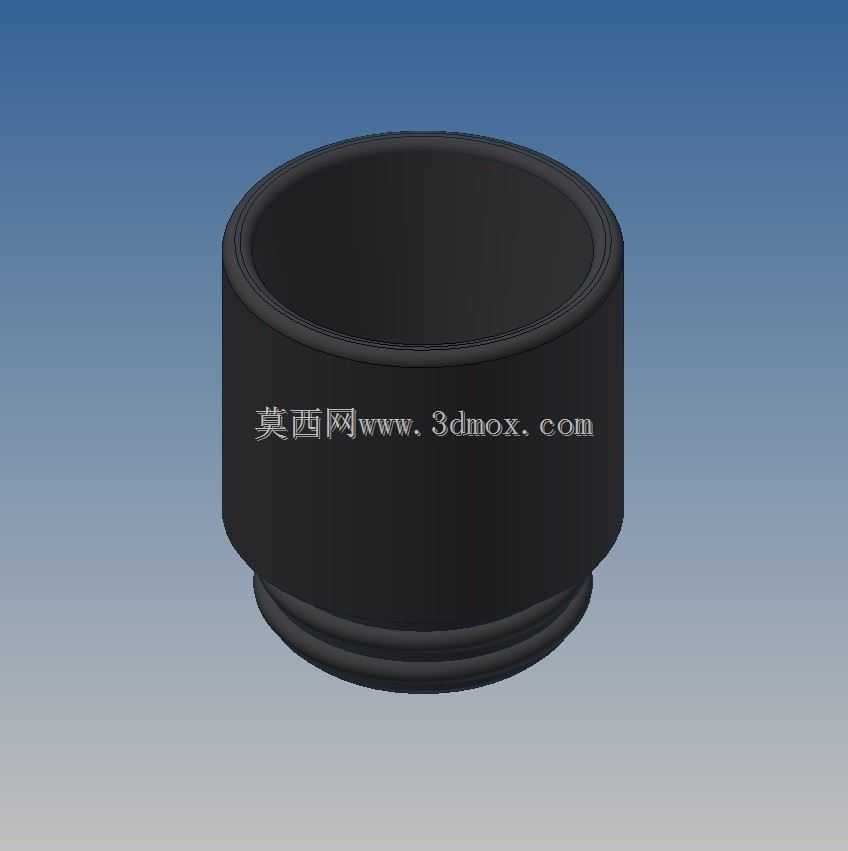

　　从结构设计思路来看，这个零件整体采用阶梯式筒状结构，上部是宽边的接触段，外径做了圆弧过渡处理，没有尖锐棱边，避免唇部接触时产生异物感，筒壁厚度做了均匀化处理，既保证结构强度，也避免壁厚过大导致的导热过快，防止用户长时间使用时唇部被烫到。下部是缩径的插接段，外壁做了多道环形凹槽，这些凹槽不是装饰结构，一方面是安装时和雾化仓顶部的硅胶密封圈形成卡合定位，增大接触摩擦力，防止使用过程中滴嘴意外脱落，另一方面凹槽可以容纳少量渗上来的冷凝液，避免冷凝液直接顺着外壁流到设备外表面，弄脏用户手部或者衣物。

　　再看安装边界的设计，插接段的外径公差需要控制在合理范围，既要保证插拔时的顺畅度，不能过紧导致用户拆卸困难，也不能过松导致密封失效出现漏气或者掉嘴的问题，环形凹槽的深度和间距是匹配常规雾化仓的密封圈尺寸设计的，安装到位后，滴嘴的下端面和雾化仓顶部的台阶面贴合，形成端面密封，配合密封圈的径向密封，双重保障气流不会从安装缝隙泄漏，保证抽吸时的气流阻力符合设计预期。上部的筒体内径做了微扩的设计，和下部插接段的内径形成平滑过渡，不会在内部形成台阶紊流，让抽吸时的气流更顺畅，同时筒体内壁做了光滑处理，减少冷凝液在内壁的挂壁残留，降低用户使用时吸到冷凝液的概率。

　　从功能特性上，这个滴嘴的外形采用直筒加底部缩径的设计，整体高度适配常规大烟雾雾化器的使用习惯，用户叼持时的受力角度更自然，上部的宽边设计可以分散唇部的压力，长时间使用不会产生压痕。外壁没有做多余的防滑纹路，是因为这类滴嘴的插拔力靠密封圈的预紧力提供，光滑外壁更方便日常清洁，用户使用纸巾就能轻松擦干净外壁附着的冷凝或者烟油残留。材质上选用的是耐温的硬质材质，能够承受雾化仓传导上来的持续温度，不会因为高温产生形变或者异味，同时材质的导热系数较低，即使内部气流温度较高，外壁接触唇部的位置也能保持在舒适的温度区间。

　　在做这类零件的三维建模时，需要重点关注几个配合尺寸：首先是插接段的外径和雾化仓安装孔的配合公差，一般采用间隙配合，间隙量控制在0.1-0.2mm之间，给硅胶密封圈留出压缩空间；其次是环形凹槽的位置，要保证安装到位后密封圈正好卡在凹槽中间，不能出现密封圈偏位导致的密封失效；还有上部接触段的外边缘圆角，圆角半径不能小于1mm，避免锐边接触唇部产生不适感；另外筒体的壁厚要保持均匀，最小壁厚不能小于1.2mm，防止注塑生产时出现缩水或者变形，影响装配精度。

　　实际应用中，这类滴嘴属于易更换的配件，用户会根据自己的使用习惯更换不同口径、不同长度的滴嘴，所以这个结构的安装尺寸是兼容同规格TFV8雾化器的标准接口，不需要修改雾化仓的结构就能直接替换安装。设计时也考虑了不同使用场景的需求，比如用户在户外使用时，滴嘴的敞口设计不会因为轻微的磕碰就出现堵塞，内部的平滑通道也不容易积攒烟油残留，日常维护只需要用清水冲洗就能清洁干净，不需要复杂的拆解。另外，滴嘴的下端面做了平切处理，安装时可以和雾化仓顶部的密封面完全贴合，不会出现局部间隙导致的漏气问题，保证抽吸时的负压稳定，让雾化芯的供油速度和气流速度匹配，避免出现供油不足导致的干烧，或者供油过多导致的漏油问题。
