24千伏环氧树脂浇注式电压互感器结构

　　在10kV至35kV电压等级的户内配电系统中，电压互感器承担着电压测量、继电保护信号采样、电能计量的核心作用，24kV电压等级作为部分工业厂区、轨道交通牵引供电系统的常用配电层级，对互感器的绝缘性能、安装适配性、运行可靠性有着明确的工程要求。这款采用环氧树脂真空浇注成型的电压互感器，整体采用全封闭绝缘结构，主绝缘部分通过环氧树脂混合料真空浇注固化完成，将一次绕组、二次绕组、铁芯完全包裹在绝缘树脂内部，从根源上避免了绕组与外界空气、潮气的直接接触，相比传统油浸式互感器，不存在绝缘油渗漏、燃爆的风险，更适合安装在户内高压开关柜、环网柜这类密闭柜体空间内，日常运行过程中无需额外的绝缘油维护作业，大幅降低了配电运维的工作量。

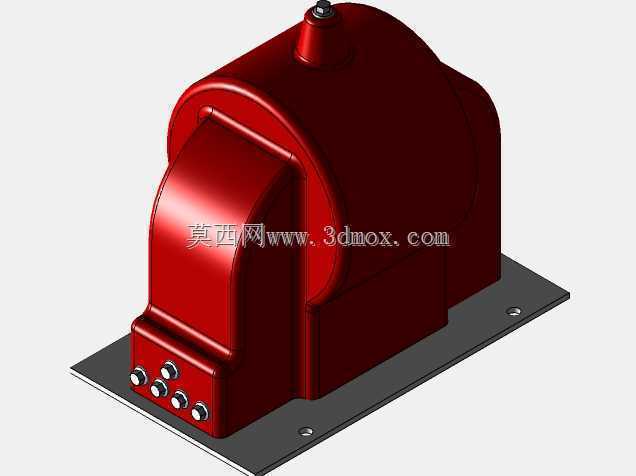

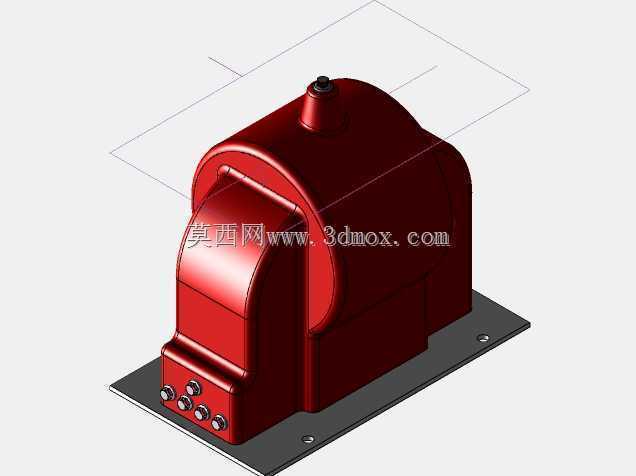

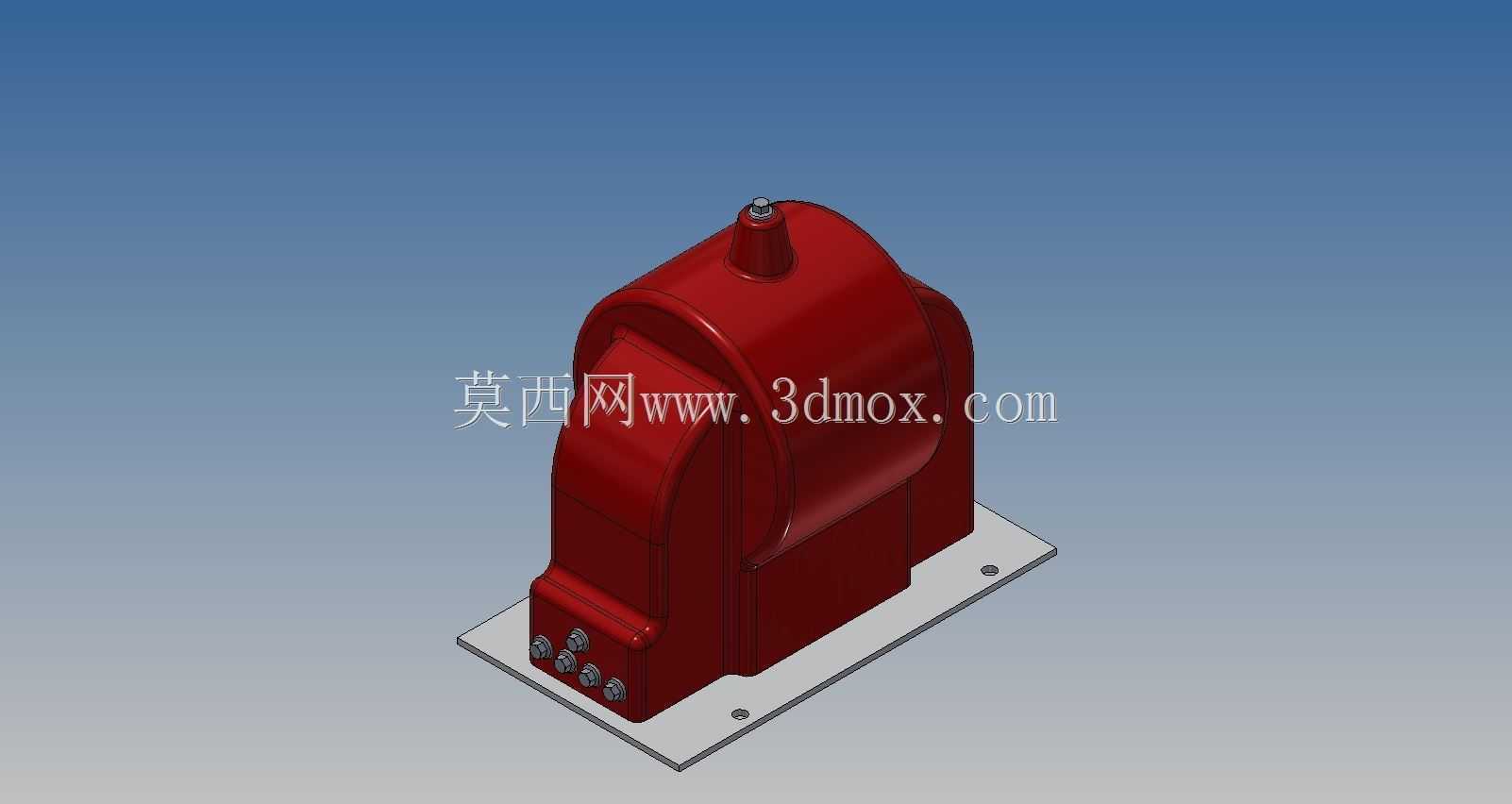

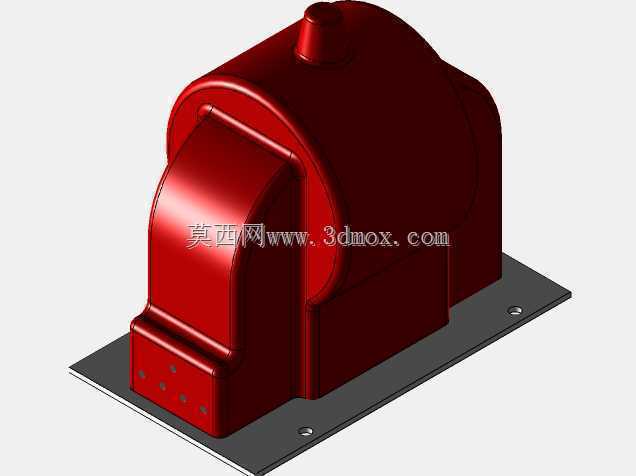

　　从结构设计逻辑来看，产品整体采用立式布置，上部为一次高压出线端，采用内嵌式金属嵌件作为一次接线端子，端子外部设计有伞裙状的树脂凸起结构，用来增加高压端对地的爬电距离，即使在柜内存在一定凝露、积尘的工况下，也能有效避免沿面闪络问题的发生。中部的树脂壳体按照电场分布做了圆弧过渡处理，没有尖锐的直角结构，避免局部电场强度过高引发的绝缘击穿隐患，壳体内部的绕组排布采用同轴同心结构，一次绕组均匀绕制在二次绕组外侧，绕组与铁芯之间设置有绝缘屏蔽层，能够有效降低漏磁带来的测量误差，保证电压采样的精度满足计量级、保护级的双重要求。下部的安装底座采用冷轧钢板冲压成型后与树脂本体浇注为一体，底座上开设有四个对称布置的长圆形安装孔，安装孔的位置尺寸适配主流中置柜、环网柜的互感器安装梁间距，现场安装时无需额外打孔适配，直接通过螺栓固定即可完成安装，底座侧面预留有二次接线端子排的安装位置，二次接线端同样被树脂护罩覆盖，仅留出接线操作空间，避免运维过程中误碰二次端子引发的短路、接地故障。

　　从安装边界尺寸来看，产品整体高度控制在400mm以内，底座安装面的长宽尺寸控制在220mm×160mm范围内，能够适配宽度不小于300mm的高压柜隔室安装空间，设备整体重量控制在18kg左右，单人即可完成现场安装搬运作业，无需额外的吊装辅助设备。在实际工程应用中，这类互感器主要接入三相配电系统的相与地之间，将24kV的一次高电压按照固定变比转换为100V的标准二次电压，为电压表、电能表、继电保护装置提供标准的电压采样信号，同时二次绕组的一端必须可靠接地，避免一次侧高压串入二次回路威胁运维人员与二次设备的安全。环氧树脂浇注的外壳具备良好的机械强度，能够承受开关柜分合闸过程中的机械振动冲击，也能耐受短时的过电压冲击，在-15℃至40℃的户内环境温度范围内可以长期稳定运行，不会因为温度变化出现树脂开裂、绝缘性能下降的问题。

　　在建模过程中，这类产品的结构还原需要重点关注几个核心细节：一是树脂外壳的曲面过渡，所有转角位置都要按照实际产品的圆角半径做顺滑处理，不能出现生硬的直角转折，否则会和实际产品的电场优化设计存在偏差；二是安装底座的嵌件位置，安装孔的中心距、孔径尺寸要严格按照实际安装尺寸设定，保证模型导出后可以直接用于柜体安装的干涉检查；三是一次接线端子与二次接线端子的位置尺寸，要匹配常规高压接线端子、二次接线端子的安装尺寸，方便后续做整柜的布线装配模拟。另外，树脂本体的表面是哑光的红色绝缘树脂质感，金属安装底座为镀锌钝化的银灰色质感，建模时的材质区分要明确，方便后续做装配渲染、施工交底演示的时候能够清晰区分不同部件。这类互感器在选型过程中，除了要匹配额定电压等级，还要确认额定变比、准确级、额定容量参数是否符合现场的测量、保护要求，而三维模型的存在可以让结构设计人员在柜体设计阶段就提前确认安装空间、接线空间是否充足，避免现场安装时出现设备与柜体其他部件干涉、接线距离不足的问题，大幅提升配电设备的设计效率，减少现场安装的整改工作量。
