接触式可调自耦调压电源三维结构模型

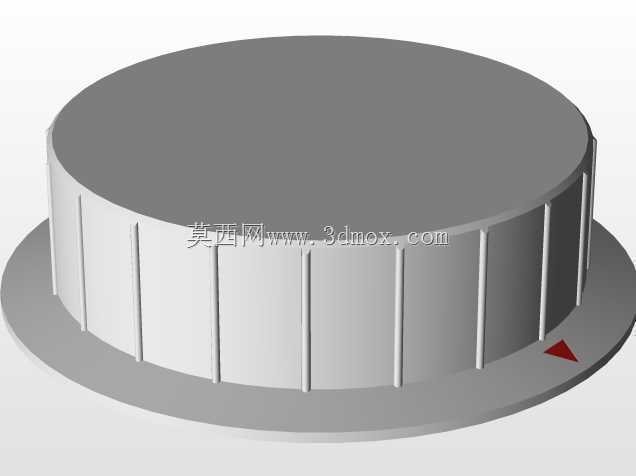

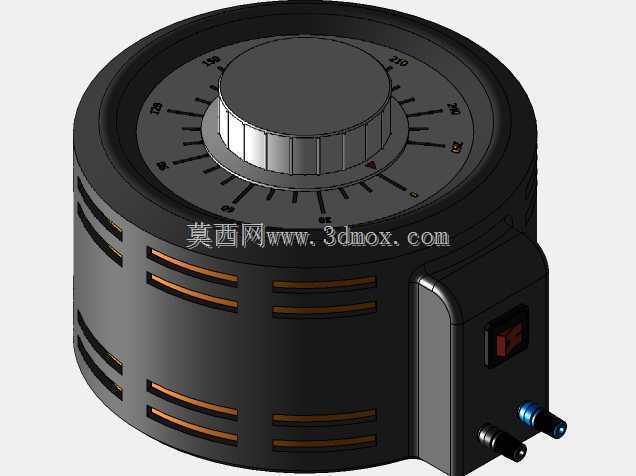

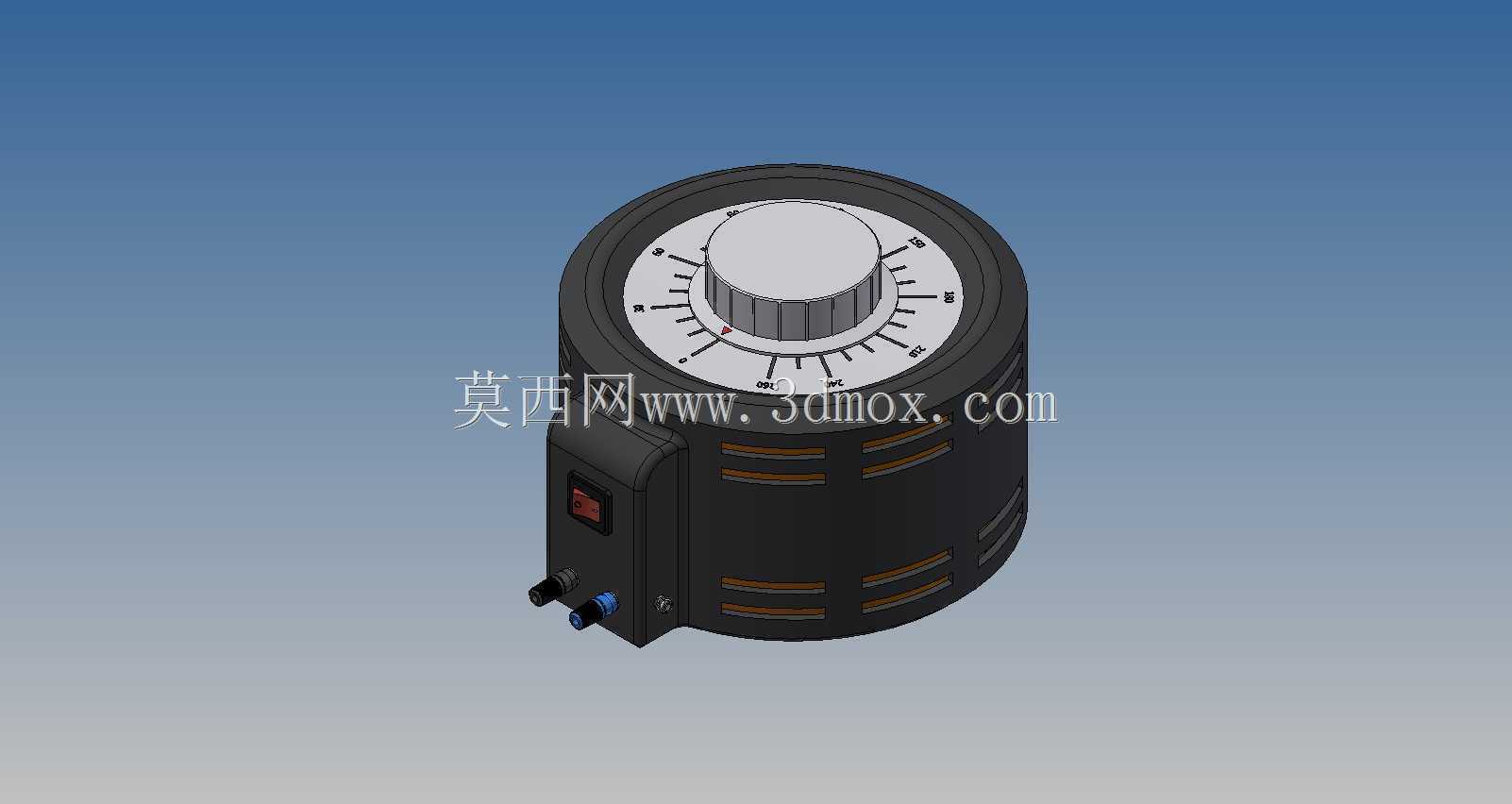

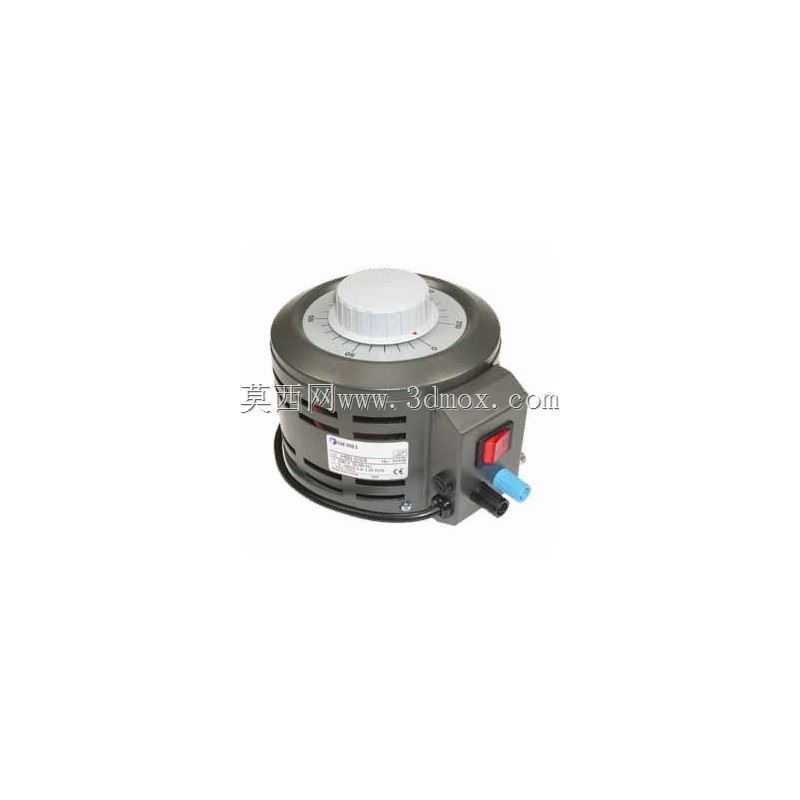

　　在工业现场的低压配电调试、实验室供电适配、小型生产线工位电压校准场景里，这类环形接触式调压器是非常常用的末端电压调节设备，和固定变比的电力变压器不同，它的核心作用是在额定容量范围内实现输出电压的连续平滑调整，解决不同进口设备、试验样机、老化测试工位对输入电压的差异化需求，避免因电网电压波动、供电回路压降导致的设备工作异常。从结构设计逻辑来看，这款调压器采用环形铁芯自耦绕组结构，相比传统叠片式调压器，环形铁芯的磁路闭合度更高，空载电流更小，绕组的散热面积分布更均匀，同容量下的整体体积可以压缩15%左右，更适合桌面放置或者集成到小型测试机柜内部。顶部的大直径调节旋钮是特意做的大尺寸设计，旋钮表面做了防滑滚花结构，旋转阻尼控制在0.

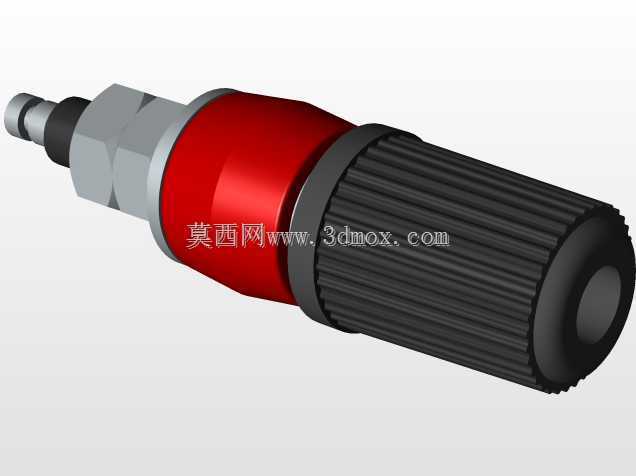

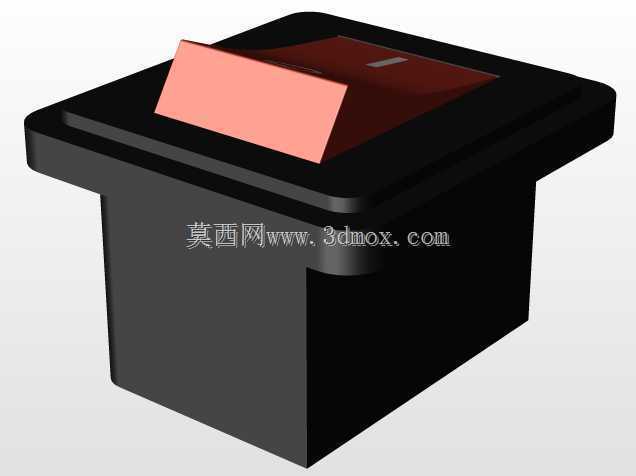

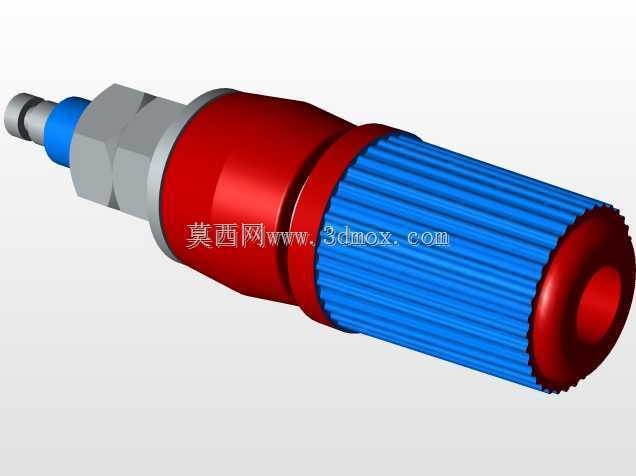

　　2-0.4N·m区间，操作人员戴薄劳保手套也能精准微调输出电压，旋钮下方的刻度盘直接对应输出电压数值，不需要额外外接电压表就能完成粗调，当然实际工程使用中还是建议在输出端并联精度1.5级以上的交流电压表做校准，避免长期使用后电刷磨损导致的刻度偏移。设备侧面的输出接线端做了蓝红分色标识，红色对应相线输出，蓝色对应零线端，接线端子采用M4铜制螺丝，最大可以压接2.5平方毫米的多股铜芯线，满足3.5KVA额定容量下的载流要求，端子旁自带的船型开关是输出回路的分断控制，开关带红色指示灯，合闸状态下直观可见，避免调试时误碰输出端引发触电风险。从安装边界来看，这款调压器的底部自带四个橡胶减震垫脚，垫脚高度8mm，

　　既可以减少设备工作时的微幅振动传递到工作台面，也能在底部留出足够的散热间隙，保证底部绕组的空气流通，卧式放置时的整体重心高度控制在整机高度的三分之一处，即使调节旋钮时施加较大的旋转力，设备也不会出现侧翻问题。外壳采用0.8mm厚的冷轧钢板折弯成型，表面做灰色静电喷塑处理，壳体侧面开有阵列式通风孔，通风孔的开孔直径控制在4mm，既可以保证散热空气的对流效率，也能防止手指意外触碰内部带电绕组，满足低压电气设备的外壳防护要求。绕组表面的碳刷支架采用耐高温PPS材质制作，碳刷与绕组接触面的压力经过调校，长期旋转调节不会出现接触打火或者碳刷过度磨损的问题，碳刷的磨损余量设计为3mm，正常使用场景下可以满足上万次的调节寿命。在实际选型适配时，

　　需要注意这类自耦调压器的输入输出端不做电气隔离，不能作为安全隔离电源使用，对接入的测试设备要做好接地保护，设备的额定输入电压为220V工频交流电，输出调节范围覆盖0-260V，在输出电压低于额定值时，带载能力会随输出电压降低线性下降，选型时要预留至少20%的容量余量，避免长时间满负载运行导致绕组过热烧毁。建模过程中对环形绕组的层叠结构、碳刷的滑动配合间隙、旋钮的旋转限位结构都做了1:1还原，外壳的拼接缝隙、接线端子的安装位置、开关的卡扣结构都和实物完全一致，方便设计人员直接将其嵌入测试台架、实训设备的三维装配体中，不需要再对安装尺寸做二次校核。
