Joyetech Evic VTC mini 调压电子烟设备结构建模

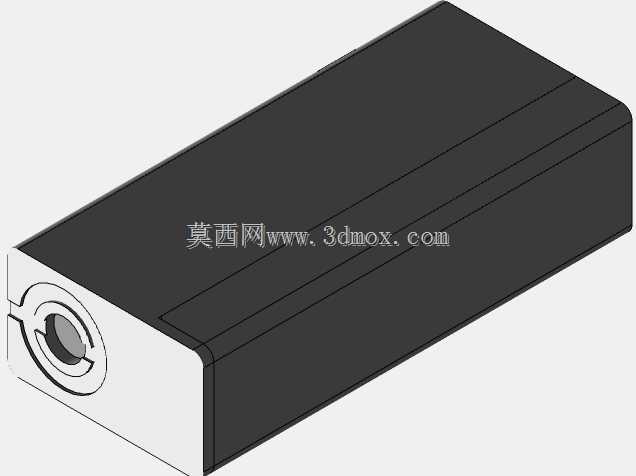

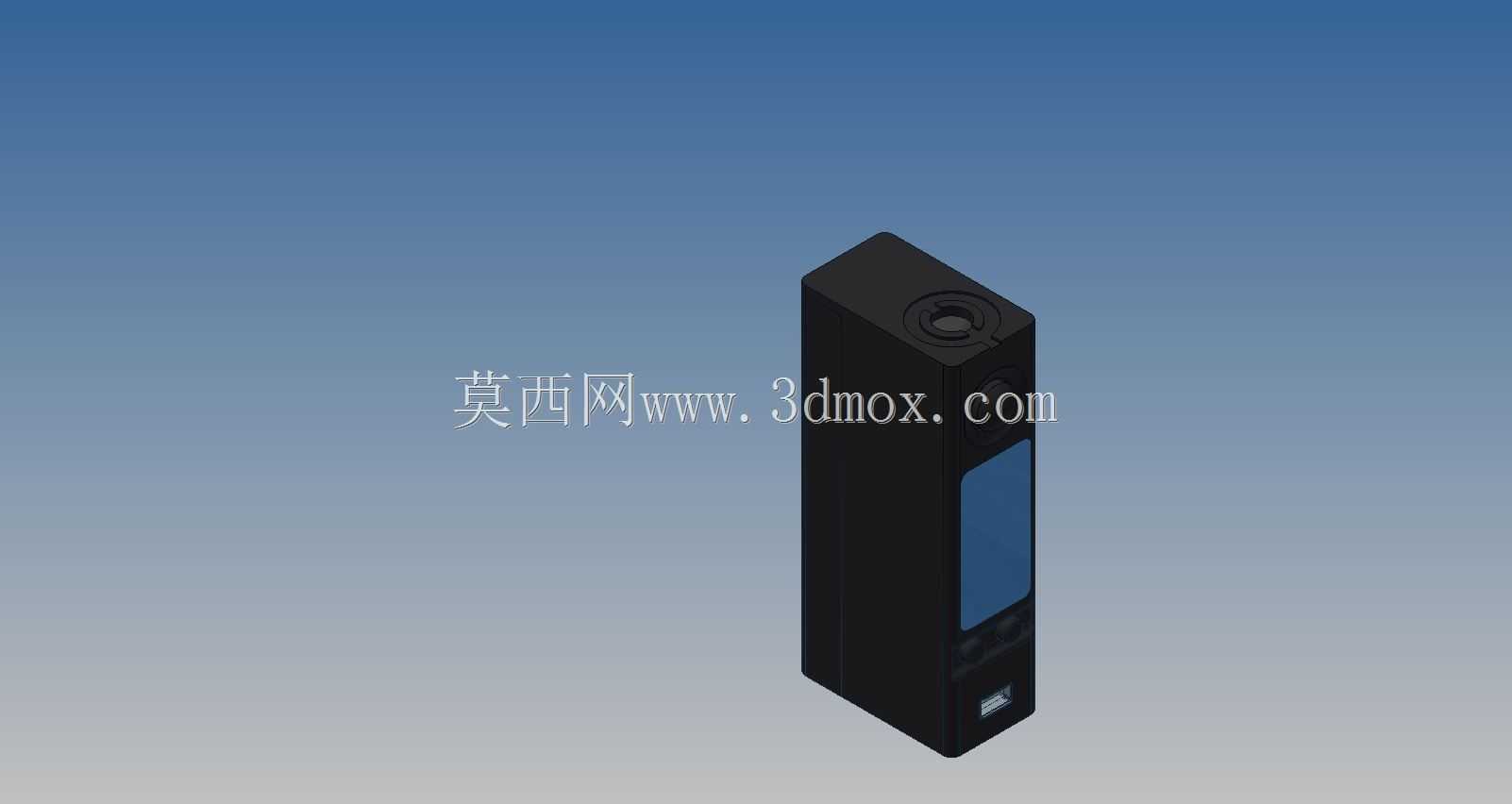

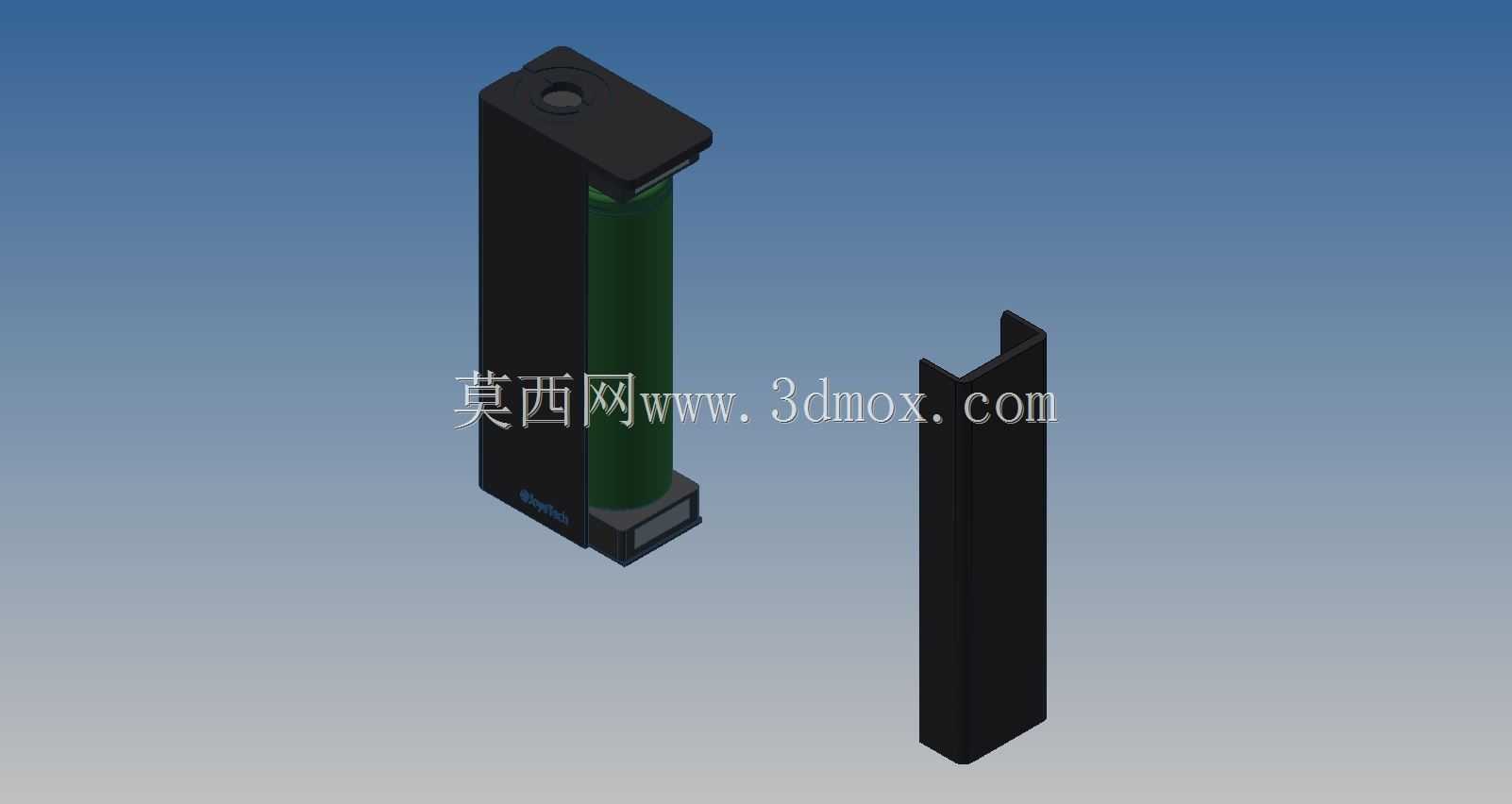

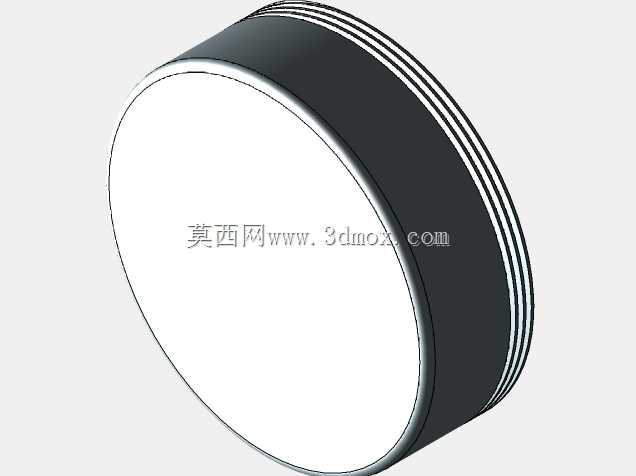

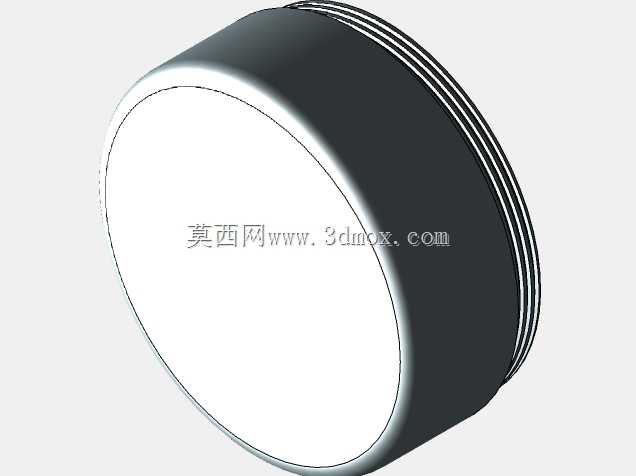

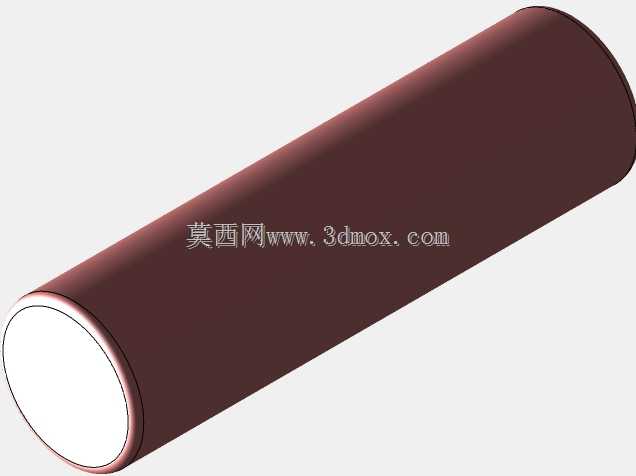

本次建模还原的是手持调压类电子雾化主机，这类设备目前广泛应用于个人雾化消费场景，同时也是雾化设备研发阶段做结构验证、外观手板打样前的核心三维参照，不少消费电子结构工程师在做同类手持便携设备的堆叠设计时，也会参考这类产品的内部空间排布逻辑。从实际使用场景来看，这类设备需要单手握持操作，因此外形设计上采用了竖置长方体切角的造型，整机棱边做了小半径圆角过渡，既避免直角硌手的问题，也能在跌落时分散边角的冲击应力，降低外壳碎裂的风险。设备正面预留了长条形显示屏安装位，屏幕下方对应设置按键安装区域，按键的凸起高度控制在1.2mm以内，既保证按压时的触感反馈，也避免放在口袋中出现误触的情况。顶部的雾化器接口采用标准510通用接口结构，接口周边做了下沉式的平台设计，能够适配不同直径的雾化器安装，不会出现雾化器与主机外壳剐蹭掉漆的问题，接口内部预留了电极触点的伸缩空间，电极弹簧的压缩行程控制在0.8mm，能够兼容不同长度电极的雾化器，保证供电接触的稳定性。从内部结构设计思路来看，这类单电池主机的内部空间需要同时容纳18650规格锂电池、调压控制电路板、按键组件以及屏幕模块，建模时严格遵循实际的安装边界，电池仓的内径尺寸比18650电池的标称直径大0.3mm，既方便电池的装入与取出，也不会因为间隙过大导致电池在仓内晃动，电池仓侧壁预留了正负极接触弹片的安装槽，弹片的弹力经过适配，保证电池装入后接触可靠，不会因为日常使用的震动出现断电问题。机身侧面的装饰盖板采用卡扣式安装结构，建模时预留了0.15mm的装配间隙，盖板与主体的配合面做了错位止口设计，能够避免日常使用中缝隙进灰，同时也提升了整机外观的一体感。底部预留了电池泄压孔与USB充电接口的安装位，泄压孔的位置对应电池的负极端面，当电池出现异常泄压时，高压气体能够从底部快速排出，不会从机身其他位置冲出造成安全隐患，USB接口采用内嵌式设计，接口端面比机身外壳低0.2mm，能够避免插拔充电线时刮花接口周边的外壳漆面。整机的壁厚控制在1.8mm，采用阻燃PC材质注塑成型的话，这个壁厚既能保证外壳的结构强度，在1.2米高度自由跌落至水泥地面时不会出现外壳开裂的情况，也不会因为壁厚过大导致整机尺寸超标，影响单手握持的手感。建模过程中所有的配合间隙都按照消费电子类产品的实际装配公差设置，按键与外壳的配合间隙控制在0.1mm，既保证按键按压时无卡滞，也不会出现缝隙过大晃动感明显的问题，屏幕与外壳视窗的配合处预留了0.2mm的双面胶粘贴位，能够保证屏幕固定牢固，同时避免灰尘从视窗缝隙进入屏幕内部影响显示效果。
