GE喷气发动机安装固定支架结构

　　航空动力系统的安装固定环节中，承力支架的结构合理性直接决定了动力单元与机身连接的可靠性，这类支架需要同时兼顾静态承重、动态载荷缓冲、安装对位精度以及长期工况下的抗疲劳性能，是航空动力配套结构中不可忽视的核心连接件。本次涉及的支架结构，主要适配小型GE喷气类动力单元的安装场景，可应用于轻型通航飞行器、试验类动力测试台架、小型无人喷气动力载具的动力段固定场景，承担动力单元与承载基体之间的载荷传递作用，既要承接发动机工作时产生的静重力，也要缓冲运行过程中产生的振动载荷、推力传递载荷以及工况变化带来的交变冲击力。

　　从结构功能特性来看，该支架采用多臂式分叉承载结构，主体设置两处带通孔的主安装耳位，用于与发动机本体的预设安装点位对接，耳位孔位的同轴度、端面平面度均按照动力安装的精度要求设计，避免安装后出现附加应力集中；其余三个分支臂末端同样设置安装孔位，用于与机身或台架基体的安装点位连接，多点位分散式固定的设计，可将集中载荷均匀拆分到各个连接点，降低单个连接位的载荷峰值，提升整体连接结构的抗过载能力。支架整体采用等强度过渡设计，所有臂体的截面尺寸根据载荷传递路径的受力大小做渐变处理，在主耳位与分支臂的衔接位置做圆弧过渡，避免直角结构带来的应力集中问题，同时在满足承力要求的前提下，尽可能去除非承力区域的多余材料，控制整体结构重量，适配航空类部件对重量控制的严苛要求。

　　设计思路上，该结构优先遵循载荷路径最短原则，主承力耳位直接对接发动机的核心承力点位，分支臂的延伸方向与主要受力方向保持一致，减少载荷传递过程中的弯折损耗，让推力、重力等主要载荷可以沿臂体直接传递到基体安装位。针对发动机运行时的振动特性，支架的臂体长度、截面刚度做了匹配性设计，避免结构固有频率与发动机工作振动频率重合引发共振，同时安装孔位的布局充分考虑了现场安装的操作空间，各个孔位周边预留足够的紧固件操作空间，方便装配时的工具伸入，也便于后期维护时的拆装作业。

　　外形尺寸与安装边界方面，支架整体轮廓适配对应型号喷气发动机的安装接口间距，主安装耳位的孔距严格匹配发动机本体的安装孔位公差，分支臂的展开范围控制在基体安装面的预设区域内，不会与周边的管路、线路、散热结构产生干涉；支架的整体厚度根据总载荷需求核算，安装孔的孔径适配对应规格的高强度连接螺栓，孔位周边做局部加厚处理，提升孔位的挤压强度，避免长期受载后出现孔位变形、失圆的问题。所有外露棱边均做倒角处理，既可以消除加工过程中产生的应力集中源，也能避免装配过程中锐边划伤操作人员或损坏周边管线。

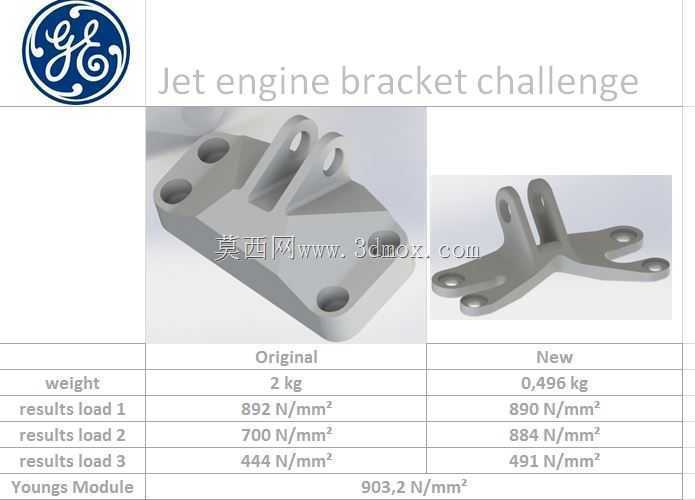

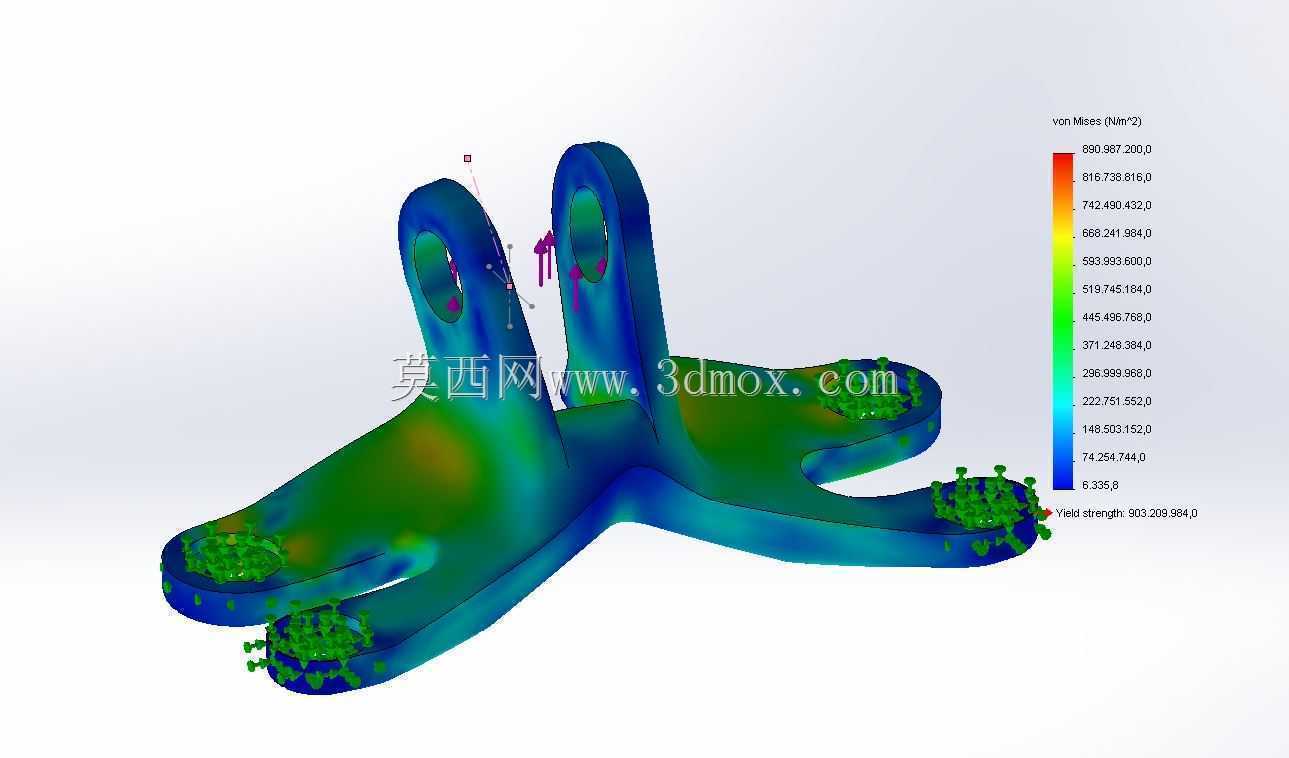

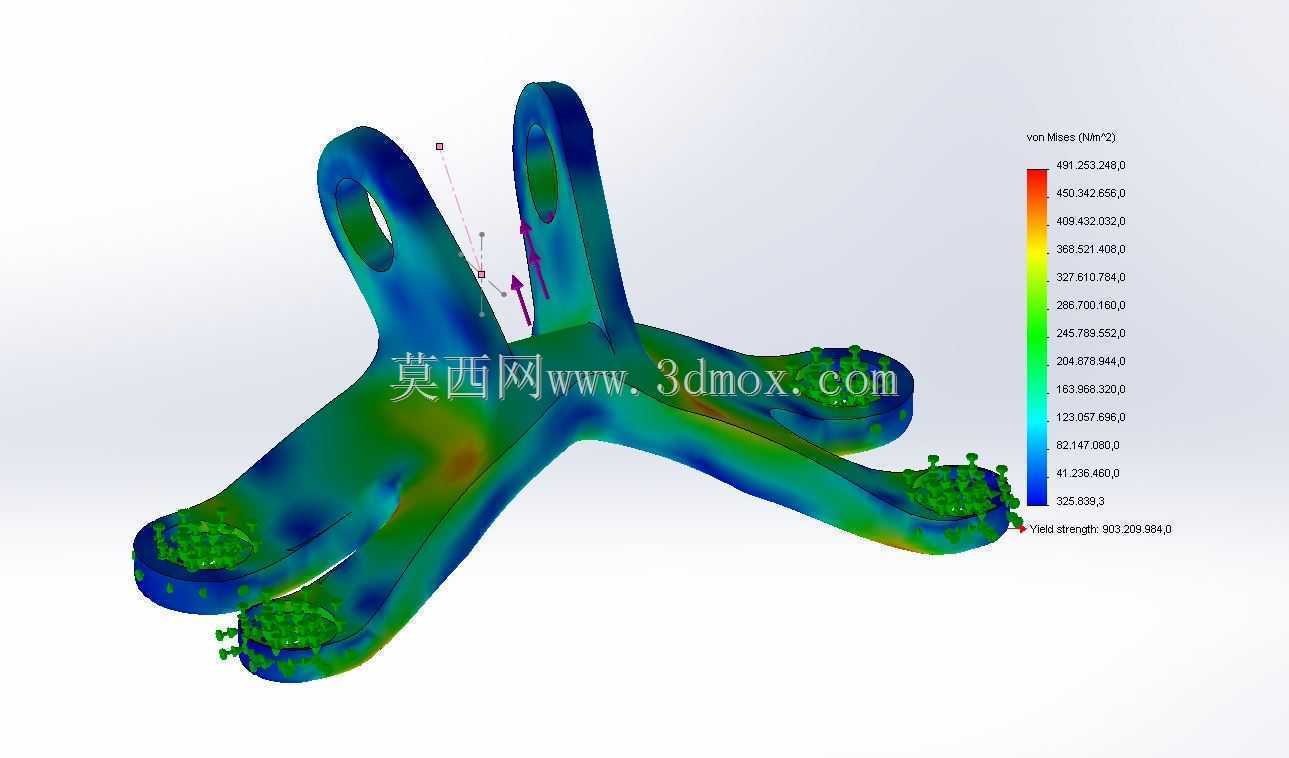

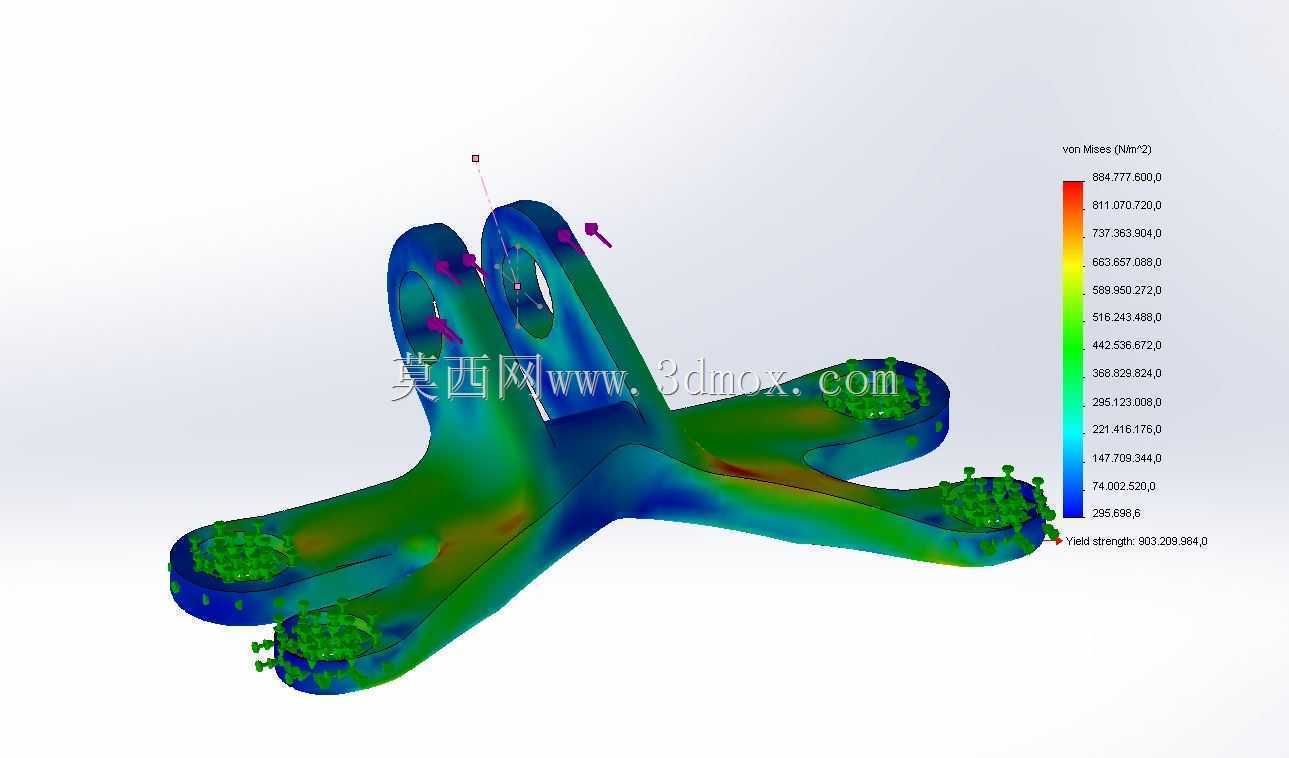

　　从实际应用的适配性来看，该支架结构既可以直接用于对应型号动力单元的装机配套，也可以作为动力测试台架的安装转接件使用，多安装点位的设计允许其适配不同的基体安装孔位布局，具备一定的安装适配余量；结构上没有复杂的异形曲面，常规的金属铣削加工即可完成成型，加工工艺性良好，不需要特殊的定制刀具或复杂工装，适合小批量配套加工。在结构验证环节，该结构的受力分布经过多轮迭代优化，高应力区域集中在主承力耳位与臂体衔接的局部区域，其余区域应力水平均控制在材料许用应力范围内，75%以上的测试工况下结构应力冗余量充足，不会出现过载失效问题，同时空心化的结构去除处理，在不降低整体承力性能的前提下有效控制了结构自重，符合航空类零部件轻量化与高可靠性并重的设计要求。
