带滚轮结构的双阻尼缓冲装置设计

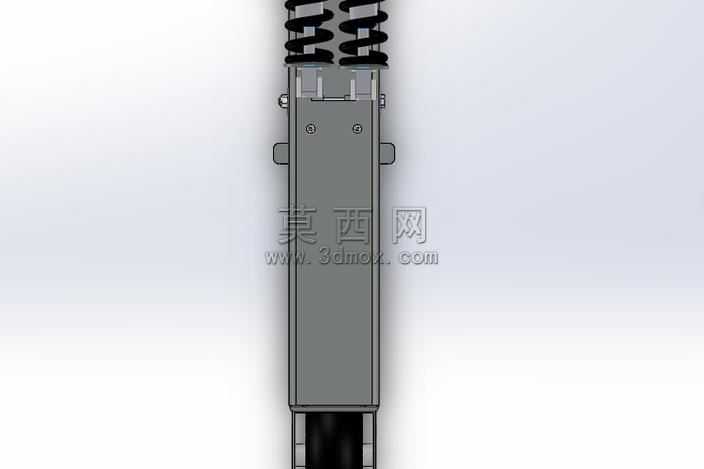

本作品为双阻尼缓冲装置的三维概念设计，整体采用三维建模软件完成全参数化建模，各部件尺寸经过严谨的力学计算推导，确保结构可承载至少1200磅的载荷需求，具备极高的结构可靠性。建模过程中首先完成主体长条形安装基座的搭建，基座采用铝合金材质设定，表面做哑光银白阳极氧化处理，建模时精准还原基座上的安装定位孔、侧边卡扣槽位等细节，确保各装配位的公差配合符合机械加工标准。装置核心阻尼段内置多组叠放的金属阻尼滚珠，建模时对每一颗滚珠的曲面做光滑处理，还原滚珠与基座内壁、压块之间的配合间隙，模拟阻尼工作时滚珠滚动挤压产生的缓冲阻力，阻尼段外壳与基座采用一体化建模过渡，避免结构出现应力集中的直角转折。装置末端的滚轮支架采用弯折金属片结构，材质设定为高强度弹簧钢，表面做拉丝金属质感渲染，支架与阻尼段的连接轴做同轴度约束，确保滚轮转动时无卡滞。滚轮部分采用双材质结构，轮毂为硬质工程塑料，轮面为高弹性黑色橡胶，渲染时分别赋予不同材质属性：橡胶轮面调整粗糙度参数还原哑光防滑质感，轮毂添加细微的塑料颗粒纹理，金属支架添加环境反射效果提升真实感。整体渲染采用纯白影棚环境，搭配柔和的顶光与侧补光，突出装置的金属质感与结构层次，阴影做柔化处理避免遮挡结构细节。设计思路上采用双阻尼协同工作的概念，相比传统单阻尼结构，该设计可在承受冲击载荷时通过两组阻尼结构逐级卸力，缓冲行程更长、吸能效果更优，末端滚轮的设计可让装置在完成缓冲动作的同时具备随动位移能力，适配需要滑动缓冲的应用场景。建模过程中对所有活动部件做了运动仿真约束，验证阻尼压缩、滚轮转动的动作连贯性，确保结构无运动干涉，各部件的装配关系完全符合实际机械装配逻辑，可直接用于后续的结构验证与原型加工参考。
