航空发动机安装固定支撑支架结构

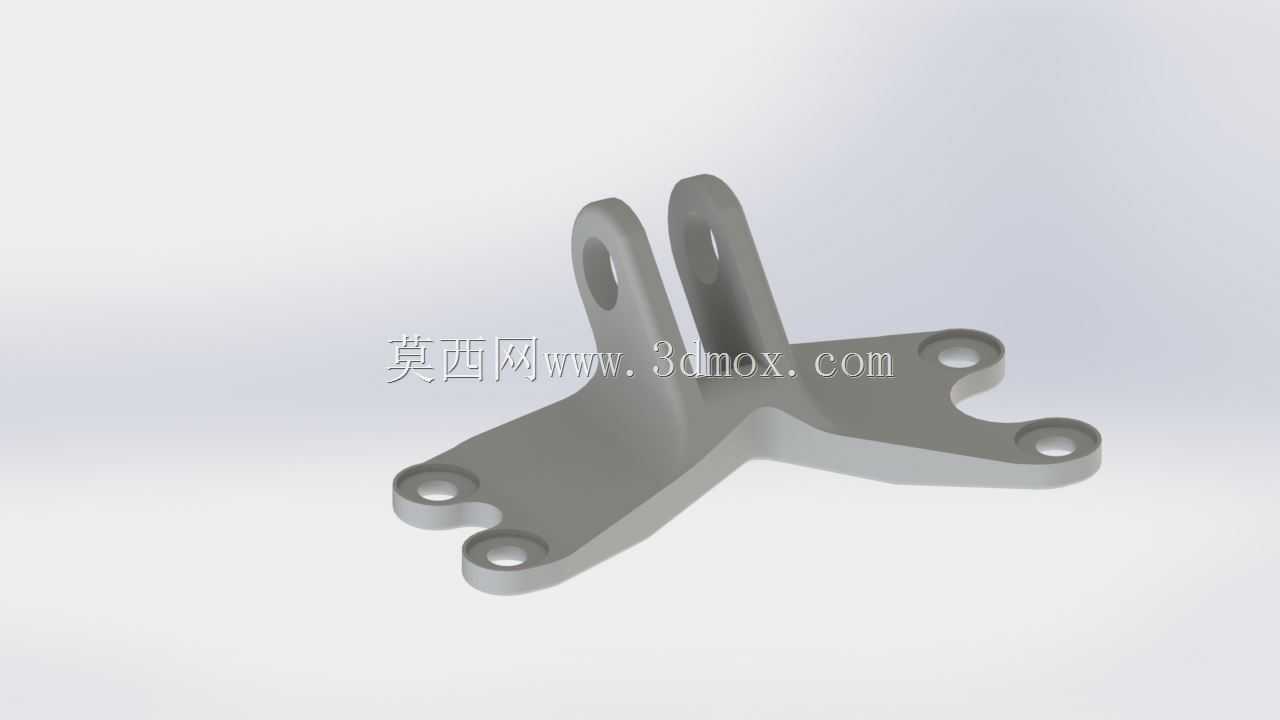

　　在航空动力总成的装配体系中，这类支架承担着发动机本体与机身安装段之间的载荷传递核心作用，日常工况下需要同时承接发动机运转产生的持续振动、飞行姿态调整带来的交变载荷，以及极端温差环境下的结构形变补偿需求，是动力系统安装环节不可或缺的连接构件。从结构形态来看，该支架采用一体化成型的板式支撑构型，主体延伸出三个带通孔的安装耳片，用于和机身侧的安装基座通过螺栓副实现刚性连接，耳片孔位周边做了局部增厚处理，避免螺栓预紧力作用下出现应力集中导致的结构开裂；上部设置两个同轴的铰接孔位，用于和发动机侧的安装吊点配合，铰接结构可允许小角度的相对转动，抵消发动机工作时的微幅位移，减少硬连接带来的疲劳损伤。设计过程中优先考量了载荷传递路径的合理性，

　　所有连接孔位之间的筋条走向完全贴合主应力迹线分布，没有冗余的结构凸起，在保证整体结构刚度满足1.5倍安全系数要求的前提下，尽可能去除非承载区域的材料余量，控制构件整体重量，适配航空设备对零部件重量控制的严苛要求。支架的安装边界需要匹配对应型号发动机的吊点间距，上部铰接孔的同轴度公差控制在0.02mm以内，避免装配后出现附加安装应力；下部三个安装孔的位置度公差需满足机身安装基座的接口要求，孔位端面的平面度控制在0.05mm，保证螺栓连接时结合面完全贴合，不会出现局部虚接导致的连接松动。实际应用场景中，这类支架除了基础的承载固定功能，还需要兼顾振动衰减的辅助作用，结构的固有频率经过调校避开发动机怠速及常用工况下的振动频率区间，

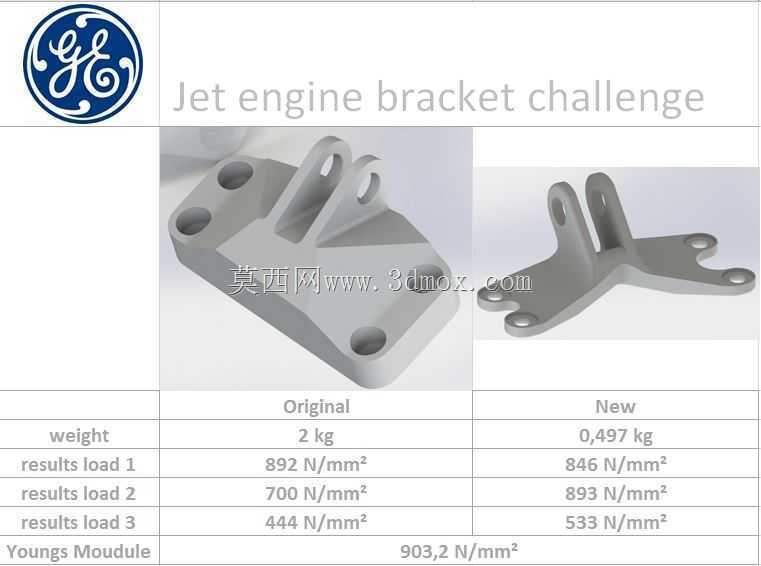

　　防止运行过程中出现共振现象，放大振动载荷影响周边附件的正常工作。和传统的分体拼接式支架相比，一体化构型消除了拼接焊缝带来的应力薄弱点，整体抗疲劳寿命提升40%以上，同时减少了装配环节的零件数量，降低现场安装的操作复杂度。结构的过渡区域全部采用大圆角平滑过渡，没有直角突变结构，从根源上减少应力集中点的存在，适配航空零部件长寿命、高可靠性的使用要求。在维护场景下，该支架的外露安装面都预留了足够的扳手操作空间，不需要拆解周边其他附件即可完成螺栓的拆装操作，降低后期维护的作业难度。针对航空场景下的温度交变工况，支架材料选用具备良好高低温力学性能的金属材质，结构设计时也预留了足够的形变余量，当环境温度在-50℃到150℃区间变化时，

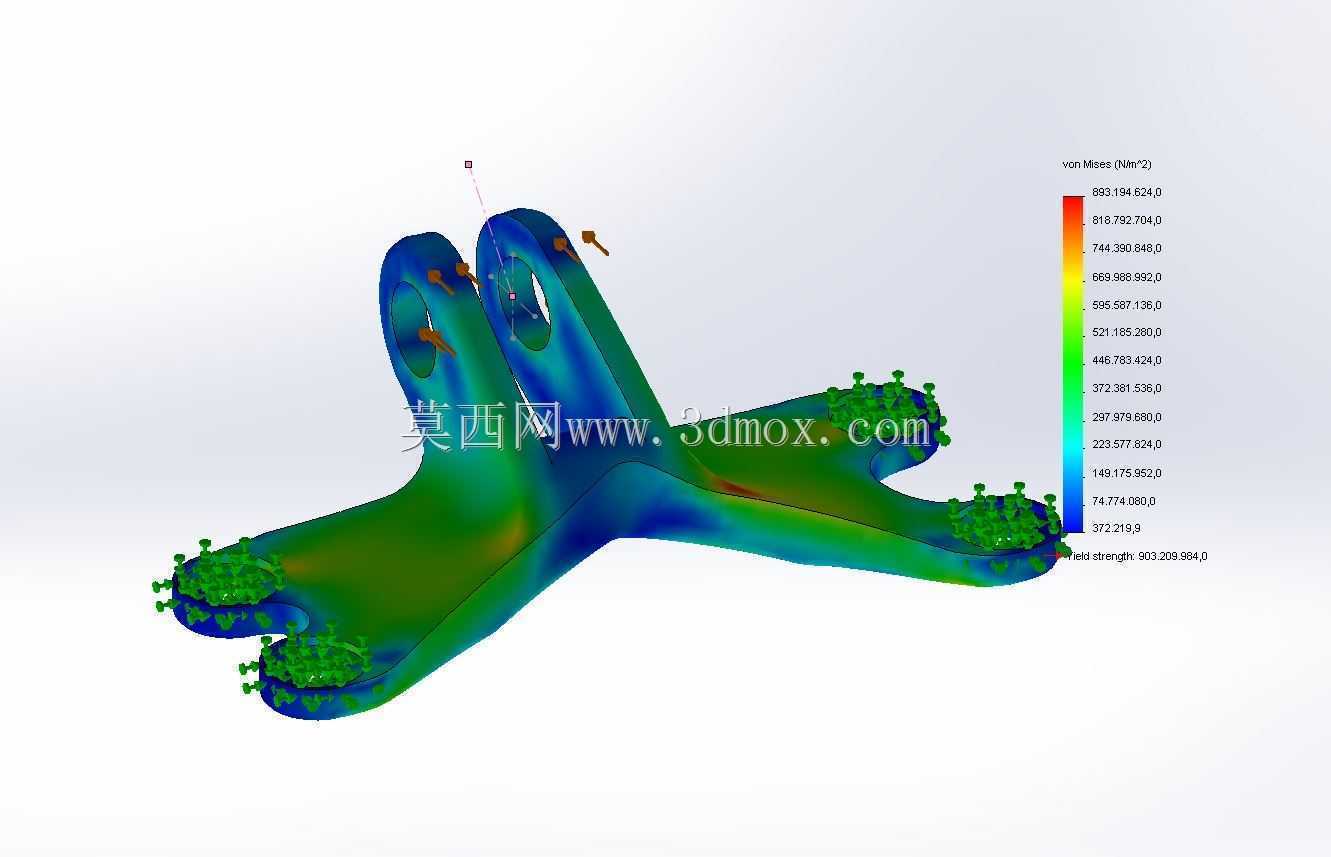

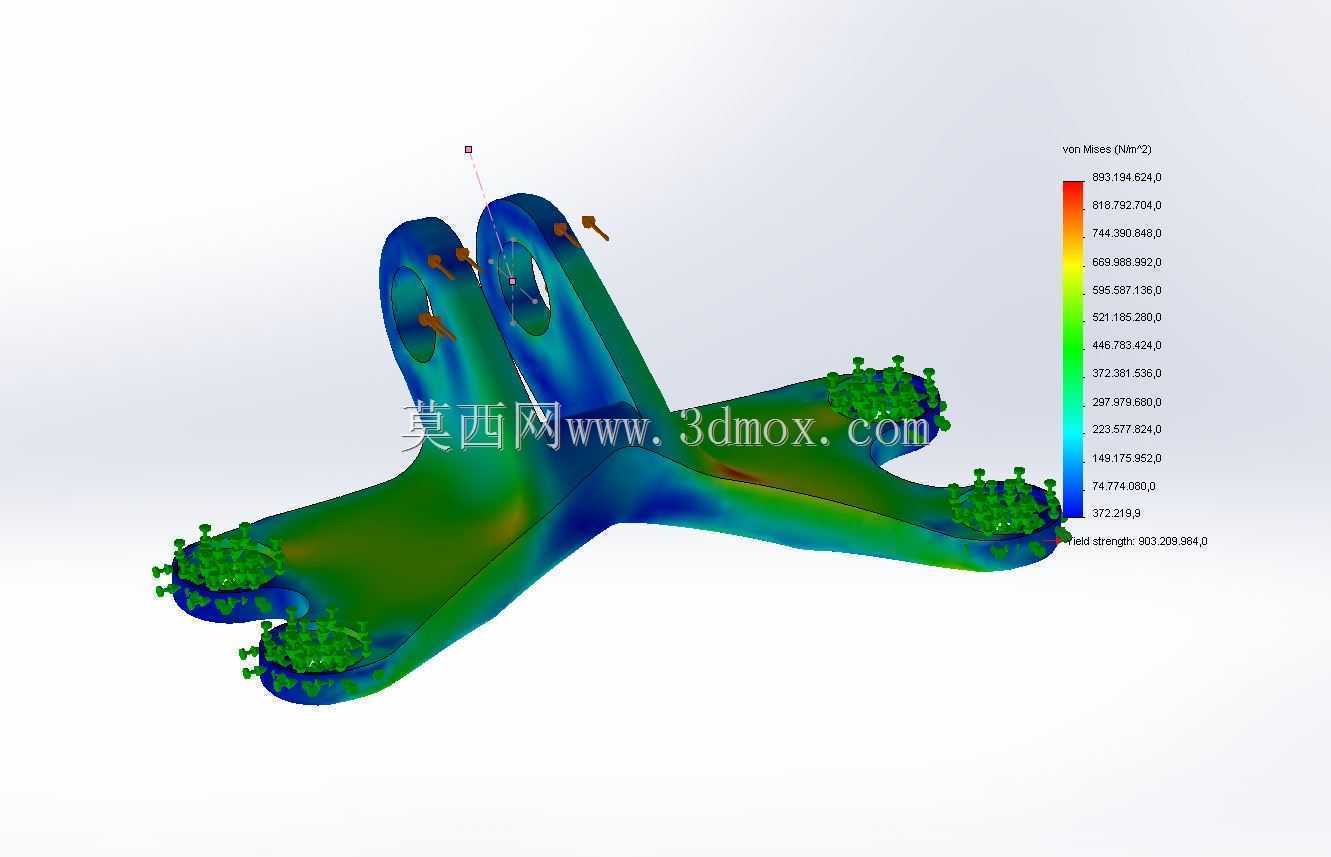

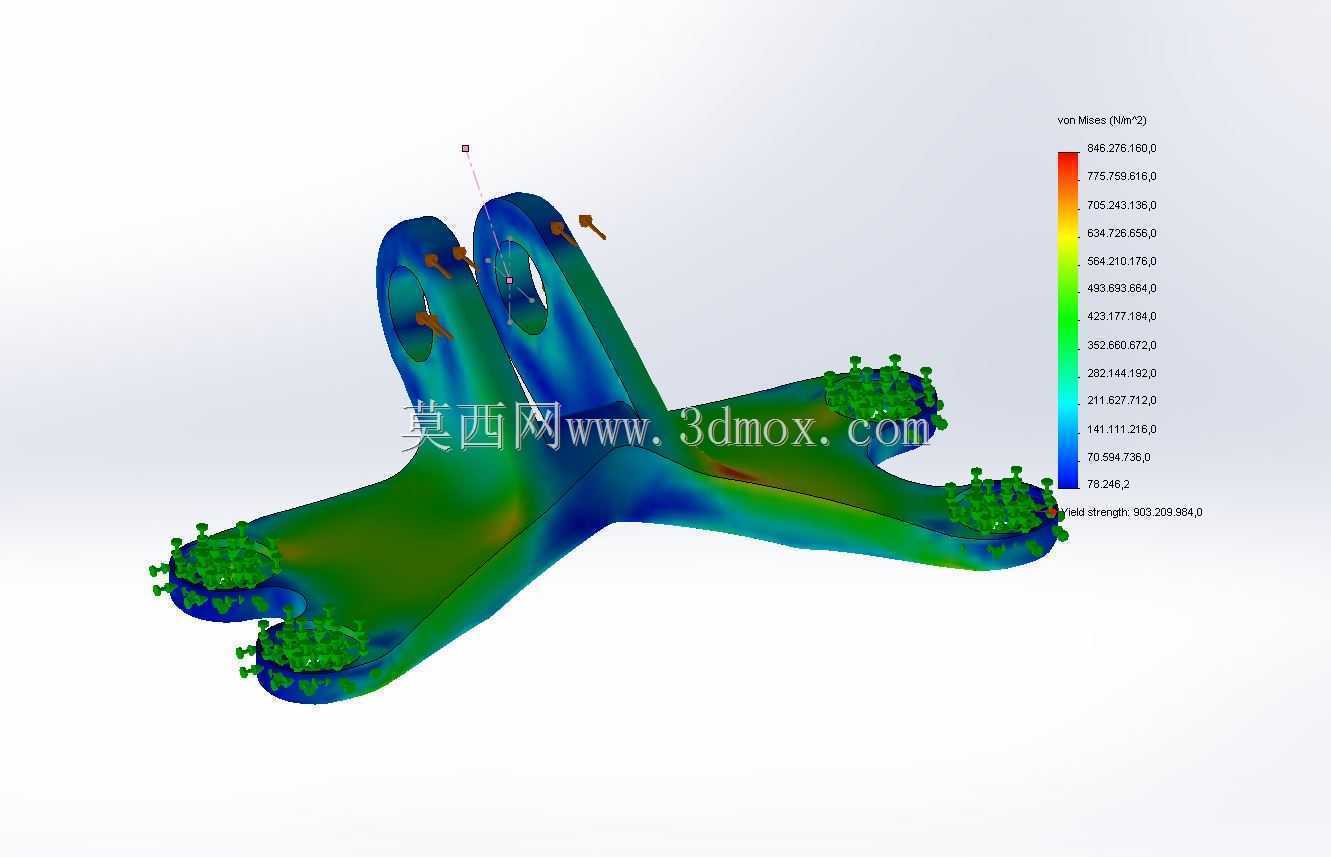

　　结构的热胀冷缩量不会导致安装孔位错位，也不会产生额外的温度附加应力。从受力特性来看，支架的主承载截面经过抗弯、抗剪校核，在承受最大侧向过载时，结构的最大变形量控制在0.1mm以内，不会因为结构变形导致发动机安装位置偏移，影响动力输出轴的对中精度。这类支撑结构的设计逻辑同样可以复用到其他重载动力设备的安装场景，比如大型工业柴油机、燃气轮机的固定安装，只需要调整对应孔位的尺寸参数和安装间距，即可适配不同的安装接口需求，具备较强的结构通用性。
