汽车用多片离合器总成结构设计

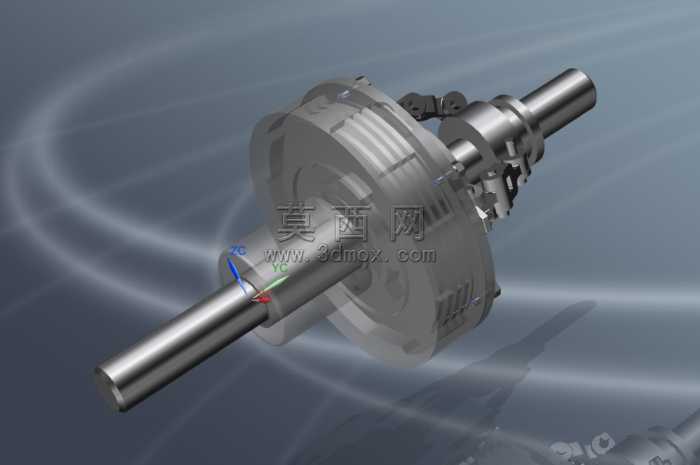

本模型为汽车传动系统配套的多离合器盘总成，建模过程严格参照实车离合器的装配逻辑与尺寸规范，以NX为核心建模工具完成全参数化设计，所有特征均保留可编辑参数，便于后续根据不同车型的扭矩承载需求调整摩擦片数量、压盘厚度与轴段直径。建模阶段先完成输入轴与输出轴的回转体特征构建，通过拉伸、回转命令生成轴段的阶梯结构、键槽与轴承配合位，再依次构建多组离合器摩擦盘、中间压盘、分离拨叉与驱动壳体，各零件间严格按照实际装配关系添加同轴、端面贴合约束，确保整体装配体无干涉，可直观呈现离合器接合与分离的动作逻辑。渲染阶段采用金属材质为主的材质体系，轴类零件赋予高抛光钢材材质，摩擦盘添加复合材料的粗糙纹理与深色哑光质感，壳体采用铸铝的亚光金属材质，分离机构的弹簧、拨叉等小件分别赋予弹簧钢与冲压钢的对应材质，场景添加柔和的环境光与定向补光，突出各零件的轮廓层次与装配关系，清晰展现多组离合器盘沿轴向排布的紧凑结构。设计思路围绕汽车双离合或多片离合器的动力切换需求展开，通过多组离合器盘的轴向布置，可实现不同档位动力路径的快速切换，相比传统单片离合器具备更大的扭矩承载能力与更快的响应速度，建模过程中充分考虑了摩擦片散热间隙、分离行程预留、轴承安装位等工程细节，所有配合尺寸均符合汽车传动部件的通用公差规范，既可以作为汽车传动系统教学的演示模型，也可为离合器的改型设计提供基础参考框架，帮助设计人员快速理解多离合器盘的动力传递逻辑与结构组成。
