挪威款弹簧式安全阀三维结构设计

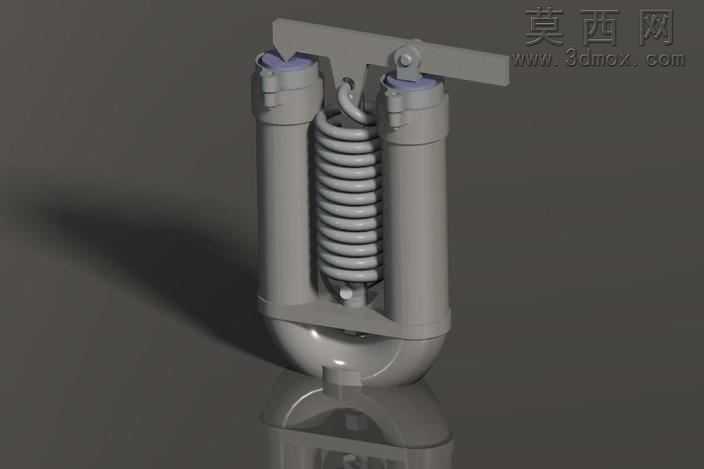

本作品为弹簧式安全阀的三维结构设计，建模过程中严格遵循工业阀门的设计规范，对各部件的尺寸比例、装配关系进行了精准还原。整体建模采用参数化设计思路，先从阀体的基础轮廓入手，通过拉伸、旋转、扫掠等基础特征构建出U型阀体的主体结构，阀体底部的连接端做了适配管路安装的接口结构，两侧立柱部分做了均匀的壁厚处理，保证结构强度的同时兼顾轻量化需求。中部的弹簧部件采用螺旋扫掠特征生成，严格匹配弹簧的节距、丝径、中径参数，还原弹簧的压缩形变空间，弹簧上下端的支撑圈做了并圈处理，贴合实际弹簧的加工工艺。顶部的杠杆式手动开启结构，通过铰接约束还原其转动逻辑，压杆与阀瓣的联动关系做了精准的装配配合，可直观展示手动泄压的动作过程。两侧的阀盖部件做了密封槽结构的细节刻画，还原阀门密封装配的结构设计。渲染阶段采用哑光金属材质模拟铸钢阀体的质感，弹簧部分做了金属光泽的微调，区分不同部件的材质差异，场景采用柔和的影棚布光，通过地面反射效果突出模型的立体结构，各部件的倒角、圆角细节都做了精细化处理，避免尖锐棱角不符合工业产品加工工艺的问题。整体设计完整还原了该类安全阀的内部构造与外部形态，可清晰展示阀瓣、弹簧、阀体、手动操作机构之间的装配关系，直观呈现安全阀在超压状态下自动泄压、手动状态下强制开启的工作逻辑，结构设计符合压力管道安全附件的设计要求，各部件的连接方式、密封结构都参考了实际工业安全阀的成熟设计方案，能够用于该类阀门的结构展示、原理演示以及前期方案验证使用。
