单盘摩擦式离合器结构设计三维模型

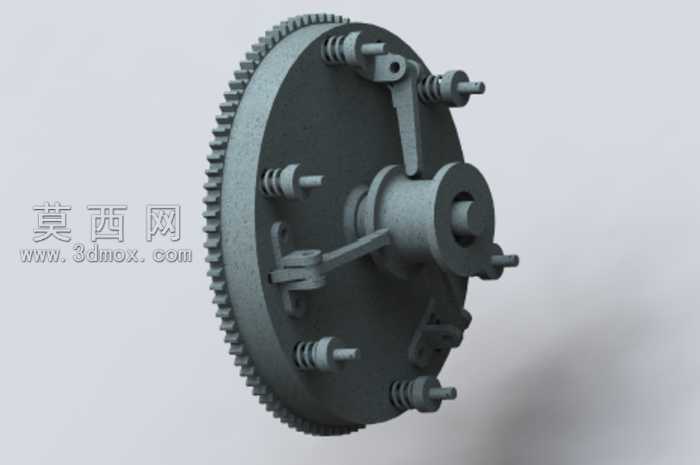

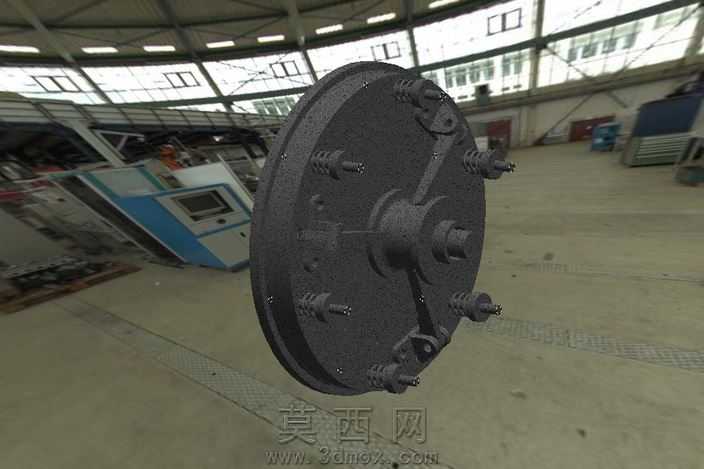

本单盘离合器三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计手册中离合器的相关设计规范，对各组成零件进行1:1等比例还原，整体结构完整无缺失。模型主体包含主动盘、从动盘、压盘、压紧弹簧、分离杠杆、传动销等核心构件，各零件间的装配关系完全匹配实际离合器的工作逻辑，可实现虚拟环境下的接合与分离动作模拟。建模阶段优先采用草图驱动的特征建模方式，对盘类零件的回转面使用旋转特征生成，对弹簧等标准件采用螺旋线扫描特征构建，对分离杠杆等异形结构件通过多草图放样、凸台拉伸与切除特征组合完成，所有特征均保留完整参数，可根据实际设计需求快速调整尺寸参数。材质与渲染环节，针对不同零件的实际材质属性赋予对应材质参数：铸铁材质的主动盘、压盘赋予深灰色磨砂金属材质，还原铸铁件的粗糙表面质感；压紧弹簧赋予弹簧钢材质，添加金属光泽与细微的表面氧化纹理；从动盘摩擦片赋予复合摩擦材料材质，表现出非金属材质的哑光粗糙质感；传动销、分离杠杆连接销等标准件赋予调质钢材质，添加表面镀锌的亮银色金属质感。渲染阶段采用工业厂房环境作为场景背景，添加柔和的顶光与侧光组合，模拟车间内的自然光照效果，通过调整反射与折射参数，让金属零件的表面反光更贴近真实工业场景下的视觉效果，清晰展现各零件的轮廓与结构细节。结构设计上，该单盘离合器采用周置螺旋弹簧作为压紧元件，多组分离杠杆沿圆周均匀分布，保证压盘受力均匀，分离动作平稳；从动盘中心设置花键孔结构，可与变速器输入轴配合传递扭矩，主动盘外缘设置连接凸台与传动销孔，用于与发动机飞轮端连接固定。设计过程中充分考虑离合器的工作特性，对压紧弹簧的安装位置、分离杠杆的传动比进行了合理匹配，确保接合过程中摩擦面能均匀贴合，分离过程中压盘能平稳回位，避免出现偏磨、分离不彻底等常见问题，模型可用于机械原理教学演示、离合器结构设计参考、虚拟装配实训等场景。
