立式自清洗过滤装置工业结构设计

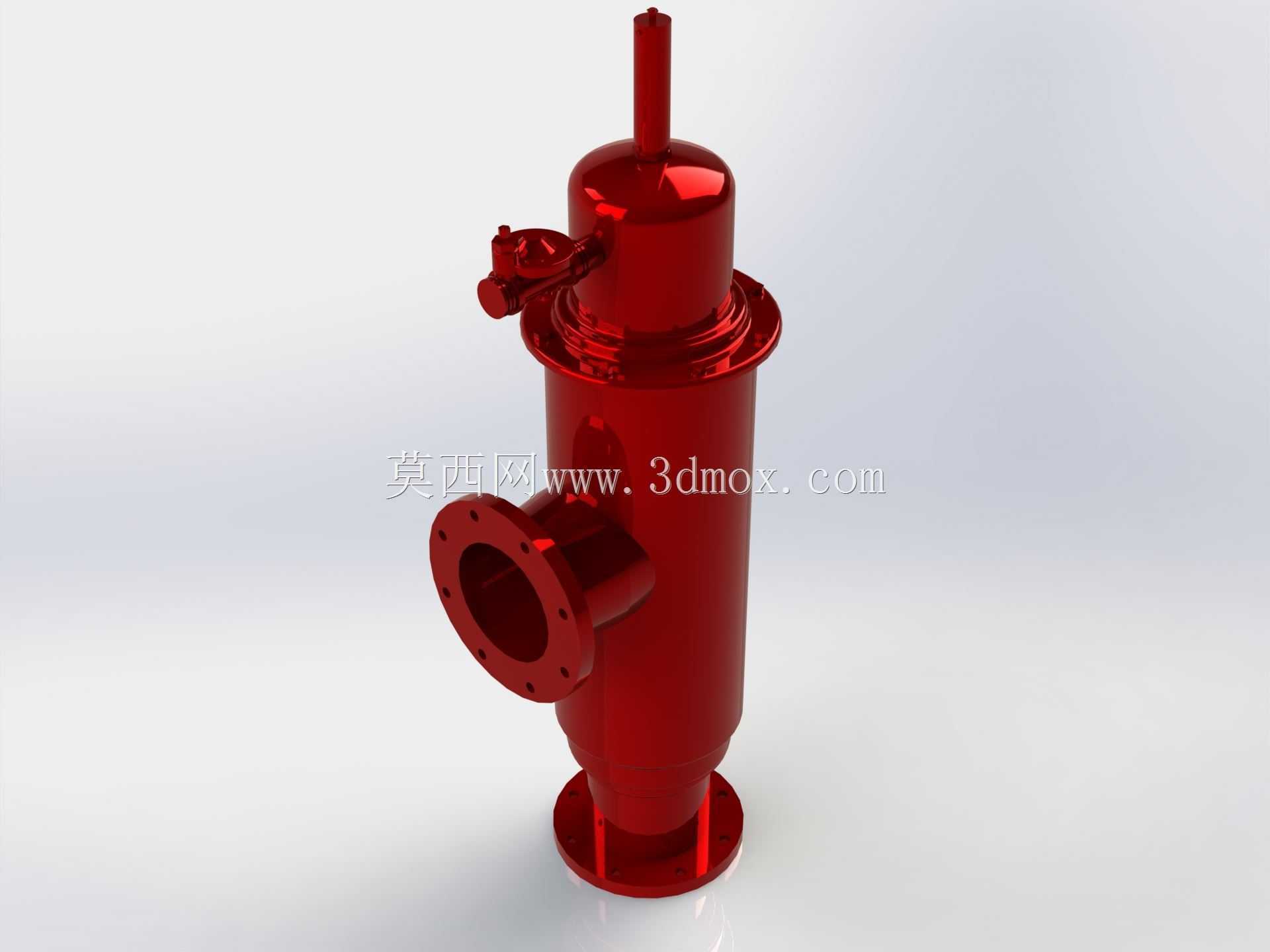

　　在工业循环水系统、工艺流体输送管路、冷却水主管网这类对流体洁净度有硬性要求的场景中，过滤单元的可靠性直接决定下游设备的运行寿命，这款立式自清洗过滤装置的结构设计，正是针对连续生产工况下无需停机拆洗滤网的核心需求开发。从现场安装的适配性来看，装置采用下进侧出的流道布局，底部设置带螺栓孔的圆形安装底座，可直接通过膨胀螺栓固定在混凝土设备基础或钢制管廊支架上，底座的安装孔位按照通用管路支墩的标准间距排布，不需要额外加工过渡连接板就能适配多数现场的安装条件；侧面的法兰接口采用PN16压力等级的标准凸面法兰，法兰密封面的水线深度、螺栓孔中心圆尺寸完全匹配同压力等级的工业管路法兰，现场对接时不需要单独加工过渡接头，能直接和上下游管路完成密封连接，顶部的排气/排污引出接口采用小直径外螺纹结构，可直接对接现场的排污支管或自动排气阀组，不需要额外配置变径接头。

　　从功能实现的结构逻辑来看，装置内部的滤网采用立式圆筒形布局，流体从底部入口进入筒体内部后，沿筒体轴向向上流动，杂质被截留在滤网内侧，洁净流体穿过滤网后从侧面出口流出，这种流道设计能让大颗粒杂质在重力作用下自然沉降到筒体底部的沉渣区，减少滤网表面的杂质附着量，延长单次清洗的间隔周期。顶部设置的自清洗执行机构集成了排污驱动与刷体转动结构，不需要外接额外的驱动气源或液压源，仅靠管路自身的流体压力就能驱动清洗刷沿滤网内壁做圆周运动，将附着在滤网表面的杂质刷落，刷落的杂质随少量流体从顶部的排污口排出，整个清洗过程中流体的主通路不会断流，完全满足连续生产的化工、冶金、暖通空调循环水系统的不停机过滤需求。

　　在细节结构的设计考量上，筒体的壁厚按照1.6MPa的工作压力做了冗余计算，筒体上下端的封头采用标准椭圆形封头结构，相比平封头能更好地分散内部流体压力带来的应力集中，减少长期承压运行下的焊缝疲劳风险；侧面的手孔结构设置在滤网安装高度对应的筒体位置，当设备运行较长周期后需要更换滤网或检查内部刷体磨损情况时，不需要拆开整个筒体的法兰连接，仅需打开手孔就能完成内部构件的检查与更换，大幅降低后期维护的工作量。装置顶部的执行机构外壳采用密封式结构，防护等级满足户外安装的防雨要求，即使安装在露天的管廊区域，也不会因为雨水渗入导致驱动机构卡涩。

　　从选型适配的边界条件来看，这款过滤装置的进出口通径适配DN80到DN150的主流工业管路，单台设备的额定处理流量覆盖每小时50到120立方米的区间，能满足中小型循环水系统、工艺冷却水支路、中央空调水系统的过滤需求，安装时需要在设备前后预留不小于筒体直径1.5倍的直管段，避免流道偏流导致滤网局部负荷过高，设备底部需要预留不小于300mm的检修空间，方便后期打开底部排污口清理沉渣区的大颗粒杂质。相比传统的Y型过滤器、篮式过滤器需要停机拆洗滤网的使用痛点，这款自清洗结构的过滤装置能在系统正常运行的状态下完成滤网清洁，尤其适合冶金高炉冷却水、化工工艺循环水、市政供暖换热站这类不能随意停机的连续生产场景，能大幅减少运维人员的滤网清洗工作量，同时避免因为停机清洗导致的生产中断损失。在建模过程中，所有的法兰尺寸、筒体壁厚、接口位置都严格遵循压力容器与管路附件的相关标准，没有做非标的自定义结构，方便设计人员直接将模型导入到整体管路系统的装配体中，不需要额外调整接口尺寸就能完成管路布局的干涉检查，也能直接基于模型生成加工图纸用于设备的生产制造。
