径向过滤器铸造生产专用设备结构设计

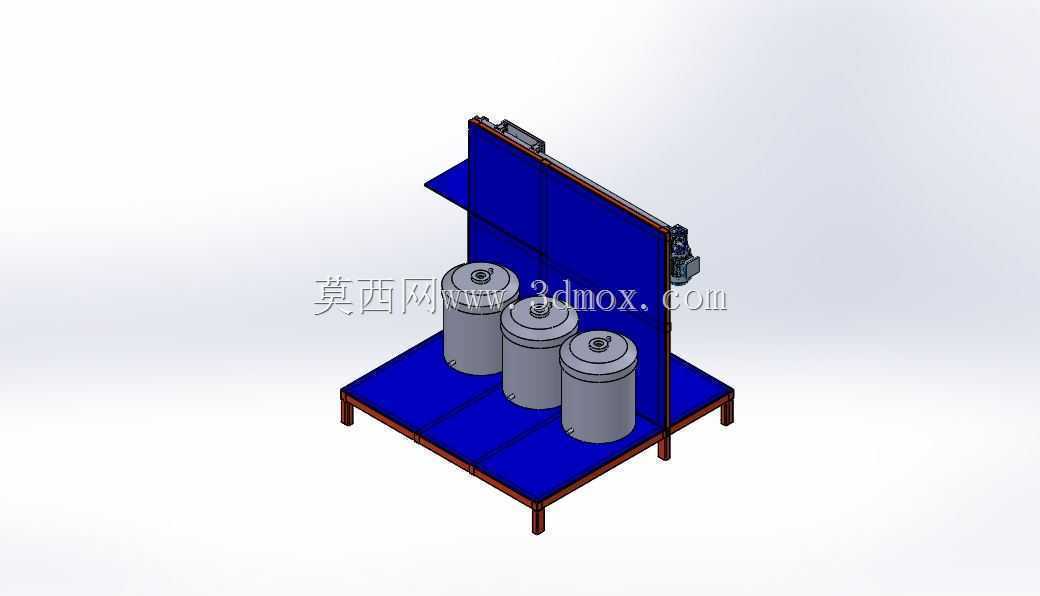

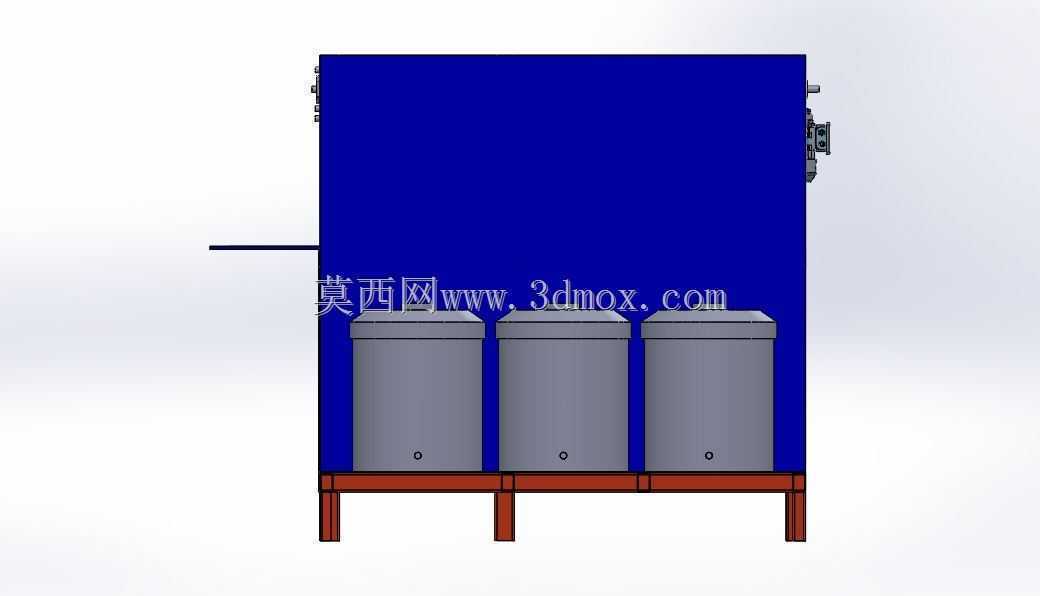

　　在过滤元件生产的铸造工序环节，这类径向过滤器铸造专用设备主要承担聚氨酯类过滤芯体的浇注成型作业，适配中小规格径向过滤元件的批量生产需求，常见于净水处理、工业流体净化、液压油过滤等领域的过滤配件生产车间，替代传统人工手持浇注的作业模式，降低浇注过程中原料溢散、成型壁厚不均的问题。从设备整体布局来看，采用方管焊接的一体式机架作为承载基础，机架底部设置四个可调式支撑脚，可适配车间地面不平整的安装场景，安装时仅需预留1200mm*800mm的地面操作空间，设备总高度控制在1600mm以内，无需额外加高车间层高即可完成布设，机架侧边预留的原料桶放置位可直接适配标准20L工业原料桶，无需额外定制储料容器，减少现场适配改造成本。

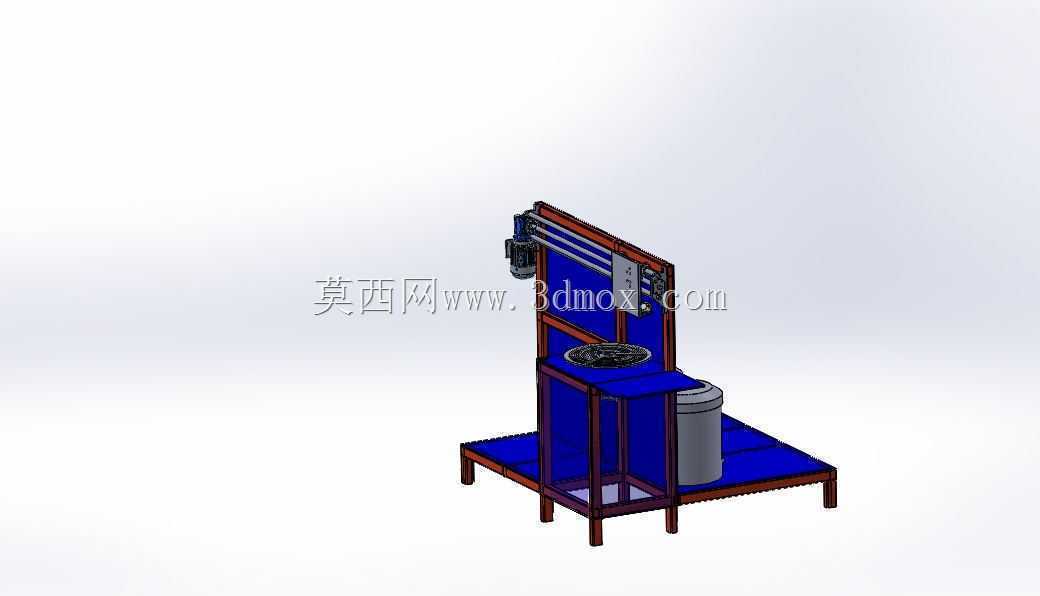

　　设备上部的横向滑动模组搭载浇注头组件，可沿机架横梁做水平方向的往复移动，移动行程覆盖下方成型工位的全部径向范围，浇注头的出料口径可根据过滤芯的规格快速更换，适配不同孔隙率、不同壁厚的过滤元件生产需求，滑动模组采用直线导轨作为导向部件，移动过程中无卡顿偏移，保证浇注轨迹的一致性，避免出现局部缺料或者堆料的问题。下方的成型工位设置可旋转的承载台，承载台的旋转速度可根据原料固化速度做无级调整，配合横向移动的浇注头，可实现聚氨酯原料在旋转模具内壁的均匀涂布，成型后的过滤元件壁厚偏差可控制在±0.5mm以内，满足径向过滤器对滤芯同轴度的装配要求，承载台周边设置挡料边框，可收集浇注过程中滴落的多余原料，避免原料污染车间地面，

　　清理时仅需擦拭边框表面即可完成工位清洁。设备侧边设置的竖向导向立柱用于排布原料输送管路与控制线路，所有管路均采用快插接头连接，日常维护时可快速拆卸更换，避免管路漏液影响设备正常运行，控制按钮集中设置在立柱侧边的操作位，操作人员站在设备正面即可完成全部操作，无需来回走动调整参数，单人即可完成上模、浇注、固化、脱模的全流程作业，单工位的生产效率相比人工浇注可提升40%以上。从设计逻辑上看，这款设备没有采用复杂的多工位联动结构，所有功能模块都围绕径向过滤芯的旋转浇注工艺做针对性设计，没有冗余的功能配置，既降低了设备本身的制造成本，也减少了后期运维的故障点，对于中小型过滤配件生产企业来说，不需要对操作人员做长时间的专项培训即可上手使用，

　　设备的维护保养也仅需定期给直线导轨加注润滑脂、检查管路密封情况即可，不需要专业的售后团队驻场维护。在实际生产场景中，这类设备可适配多种规格的径向过滤模具，更换模具时仅需调整承载台的固定卡扣即可完成换装，不需要对设备主体结构做改动，可兼容外径100mm到300mm之间的不同尺寸径向过滤芯生产，覆盖民用净水、工业液压系统过滤、化工流体预处理等多个场景的过滤元件生产需求，成型后的滤芯不需要额外做内壁修整工序，减少后续机加工的工作量，降低生产过程中的原料损耗。设备的整体结构做了开放式设计，所有运动部件都设置在操作人员可视范围内，运行过程中如果出现原料堵塞、出料不均的问题，操作人员可第一时间发现并停机处理，避免出现批量报废的情况，机架表面做喷塑防锈处理，可适配铸造车间内多粉尘、少量原料飞溅的生产环境，长期使用也不会出现机架锈蚀掉漆的问题。
