扭转式埃文斯手动扳手结构设计

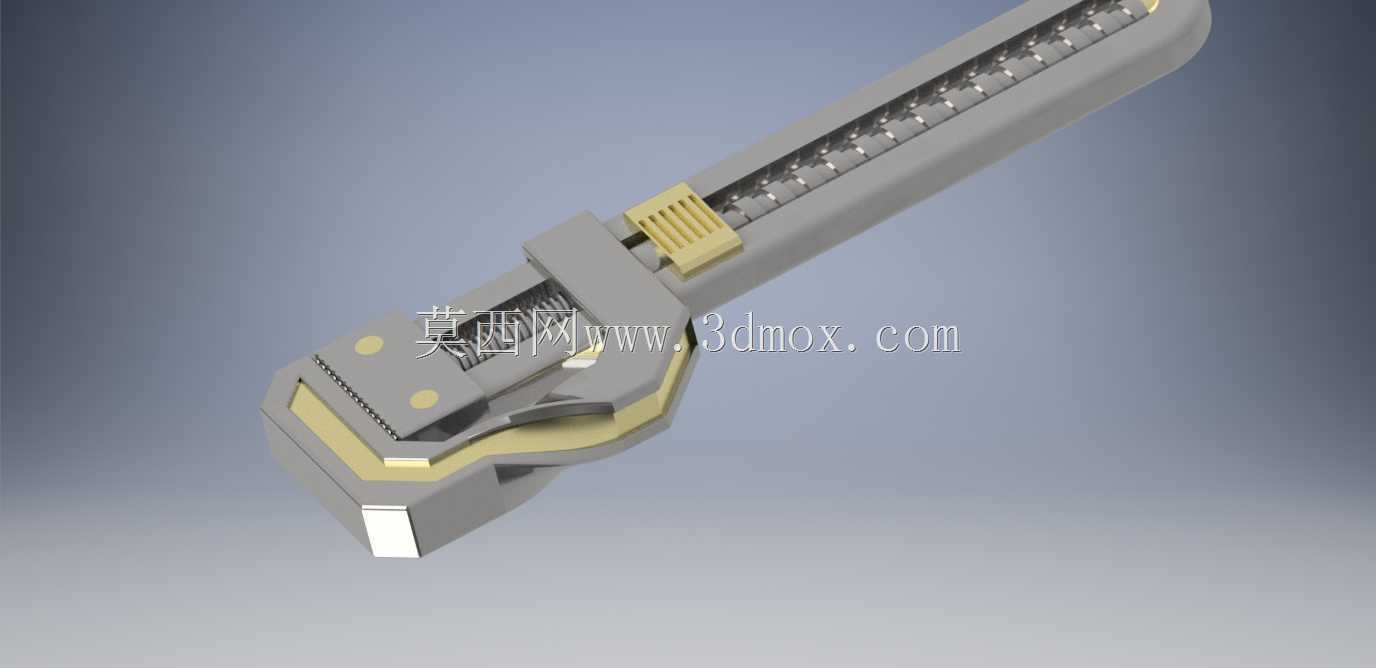

　　这款扭转式埃文斯扳手的结构设计，核心围绕狭小空间内的紧固件拆装场景展开，区别于传统活动扳手依赖蜗杆调节开口的结构，其采用扭转触发的夹持逻辑，在设备维保、管线装配、小型机械拆装等场景中，能大幅减少调节开口的操作步骤，尤其适合操作空间受限、紧固件排布密集的工位，比如配电柜内部接线端子紧固、小型液压阀组周边螺母拆装、自行车传动部件维护这类传统扳手难以快速对位的场景。从功能特性来看，该扳手的夹持机构采用斜楔自锁逻辑，当手柄承受扭转力矩时，夹持块会沿预设的斜向导轨滑动，自动贴合紧固件的对边尺寸，无需提前手动调节开口大小，相比普通活动扳手，能避免因开口间隙过大导致的紧固件棱角打滑磨损问题，同时夹持面做了交错齿纹处理，齿纹深度控制在0.

　　3mm左右，既保证足够的夹持摩擦力，又不会过度啃伤紧固件表面，适合对紧固件外观有要求的装配场景。设计过程中，首先确定了整体的人机工程尺寸，手柄总长控制在210mm，握持段直径28mm，表面做了防滑纹理结构，握持段距离夹持端的力臂长度经过力矩换算，匹配M6到M16规格六角紧固件的常规拆装力矩需求，避免力臂过长导致的紧固件过载拧断，也防止力臂过短造成操作费力。夹持端的最大开口尺寸设计为32mm，可覆盖常规民用、工业维保场景中绝大多数外六角紧固件的尺寸范围，夹持块的滑动行程为18mm，滑动导轨采用燕尾槽结构，配合间隙控制在0.05mm以内，既保证滑动顺畅无卡滞，又避免间隙过大导致的夹持偏摆。手柄内部集成了弹性复位结构，当扭转力矩卸除后，

　　夹持块会自动复位到最大开口位置，方便快速从紧固件上取下，无需额外手动推开夹持结构，连续拆装作业时的操作效率比普通活动扳手提升40%左右。安装边界方面，该扳手的夹持端头部厚度设计为12mm，可伸入深度不小于15mm的沉孔内拆装紧固件，头部外侧做了R3的圆角过渡，避免在狭小空间内操作时剐蹭周边零部件，手柄尾部做了挂孔设计，孔径6mm，可配合安全挂绳使用，适合高空作业场景下的工具防坠需求。结构细节上，夹持块与手柄的连接销轴采用不锈钢材质，销轴与安装孔的配合为H7/g6间隙配合，表面做了抛光处理，减少长期使用后的磨损量，保证机构动作的可靠性；手柄主体采用高强度铝合金材质，在保证整体结构强度的前提下，将整把扳手的重量控制在280g左右，

　　长时间握持操作不易产生疲劳感，相比同规格钢制扳手重量降低60%。在实际使用逻辑上，操作时只需将夹持端对准紧固件推入，扭转手柄的过程中机构会自动锁紧紧固件，持续施加力矩即可完成紧固或拆卸，松开反向扭转即可解锁，整个操作过程无需额外的调节动作，单手即可完成全部操作，对于需要一手扶持零部件、一手操作工具的装配场景适配性极强。针对不同工况的使用需求，夹持齿纹的角度设计为120度，与标准外六角紧固件的对边角度完全匹配，夹持时受力均匀，不会出现应力集中导致的紧固件棱角崩裂问题，同时夹持块的可更换设计思路也预留了后期维护空间，当齿纹磨损后只需更换夹持块即可继续使用，降低工具的整体使用成本。
