16英寸乘用车改装款辐条式轮辋结构设计

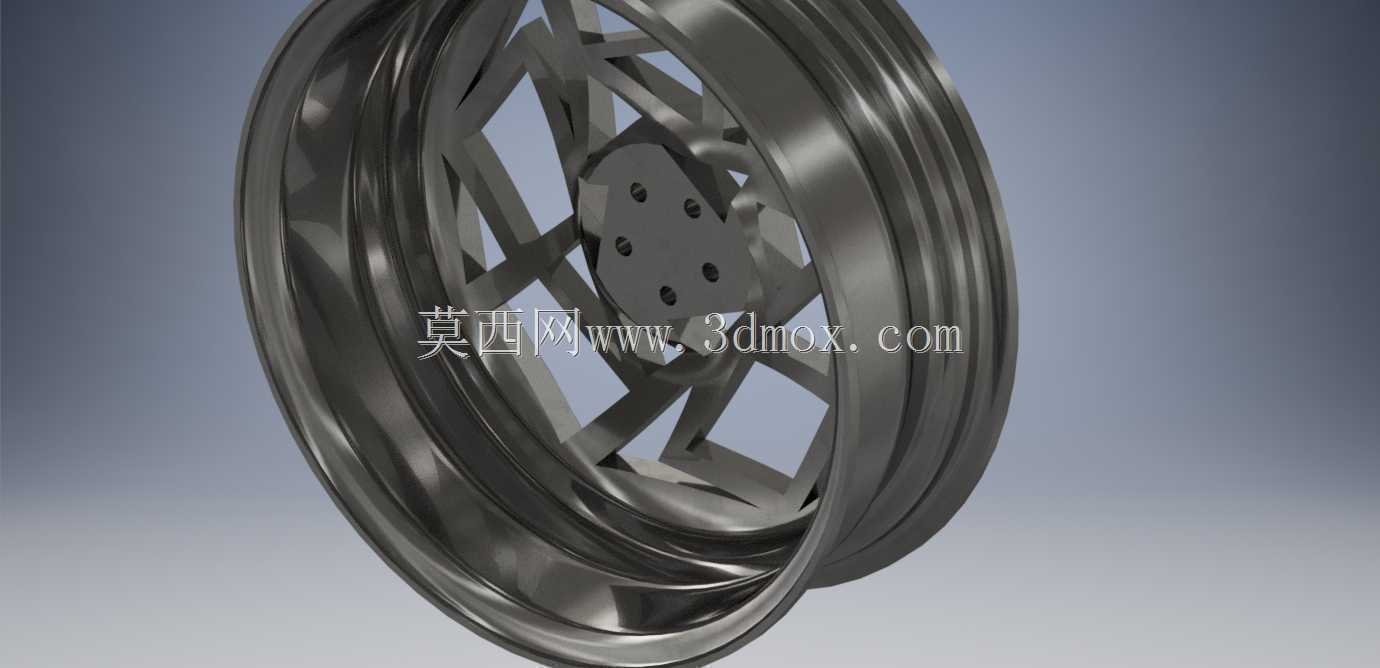

　　日常做底盘行走部件的结构方案时，轮辋作为连接轮胎与车桥轴头的核心承载件，很多刚入行的工程师容易只盯着外观造型做曲面，忽略安装边界与载荷传递的核心要求，这次的16英寸轮辋结构，是针对民用紧凑型乘用车改装场景做的方案，适配市面多数16英寸规格的民用子午线轮胎，也能对应多数紧凑型家用车的轴头安装参数。先从安装边界说起，轮辋的中心定位孔是与轴头法兰配合的核心基准，设计时严格控制中心孔的同轴度公差，避免装车后出现高速抖动的问题，周边的螺栓孔分布圆直径匹配主流紧凑型车的五孔安装规格，每个螺栓孔的沉台深度做了适配原厂轮毂螺栓的尺寸，不会出现螺栓长度不足或者啮合长度不够的问题，轮辋的胎圈座直径严格符合16英寸轮辋的国标尺寸要求，胎圈座的倾斜角度与圆角参数完全匹配民用轮胎的胎圈结构，保证充气后胎圈能紧密贴合座面，不会出现慢漏气或者轮胎脱圈的风险。

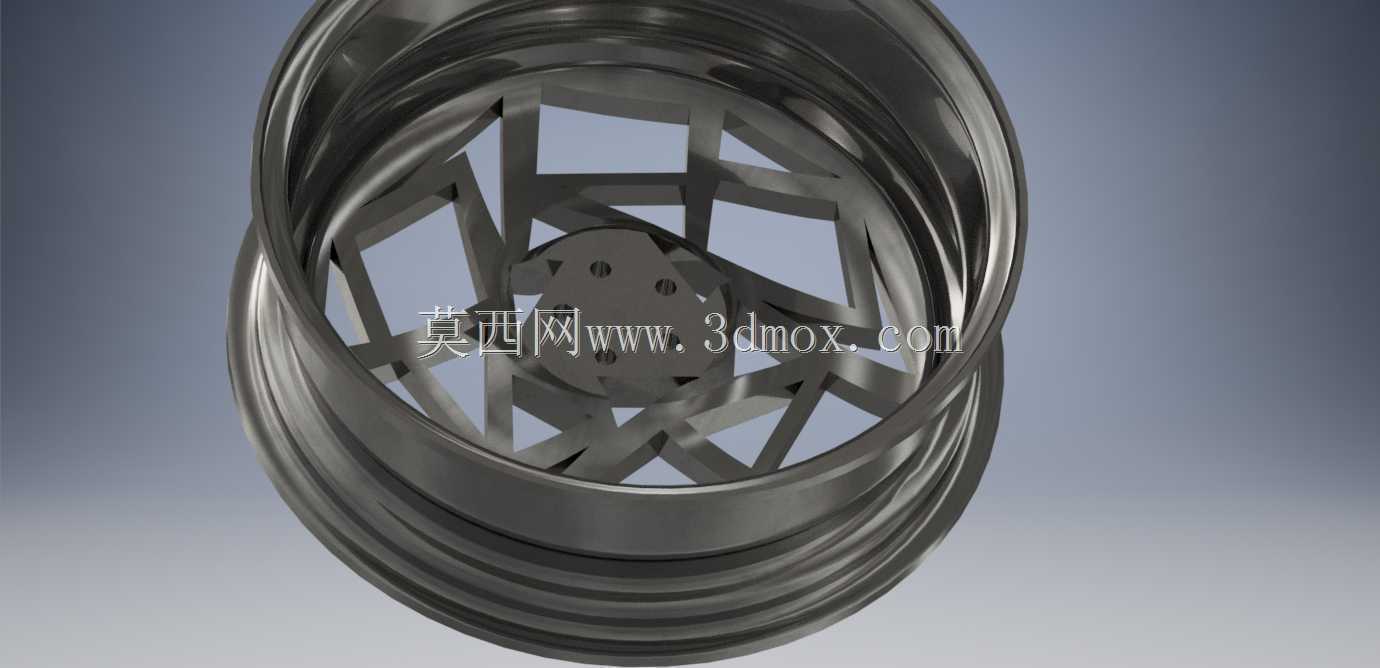

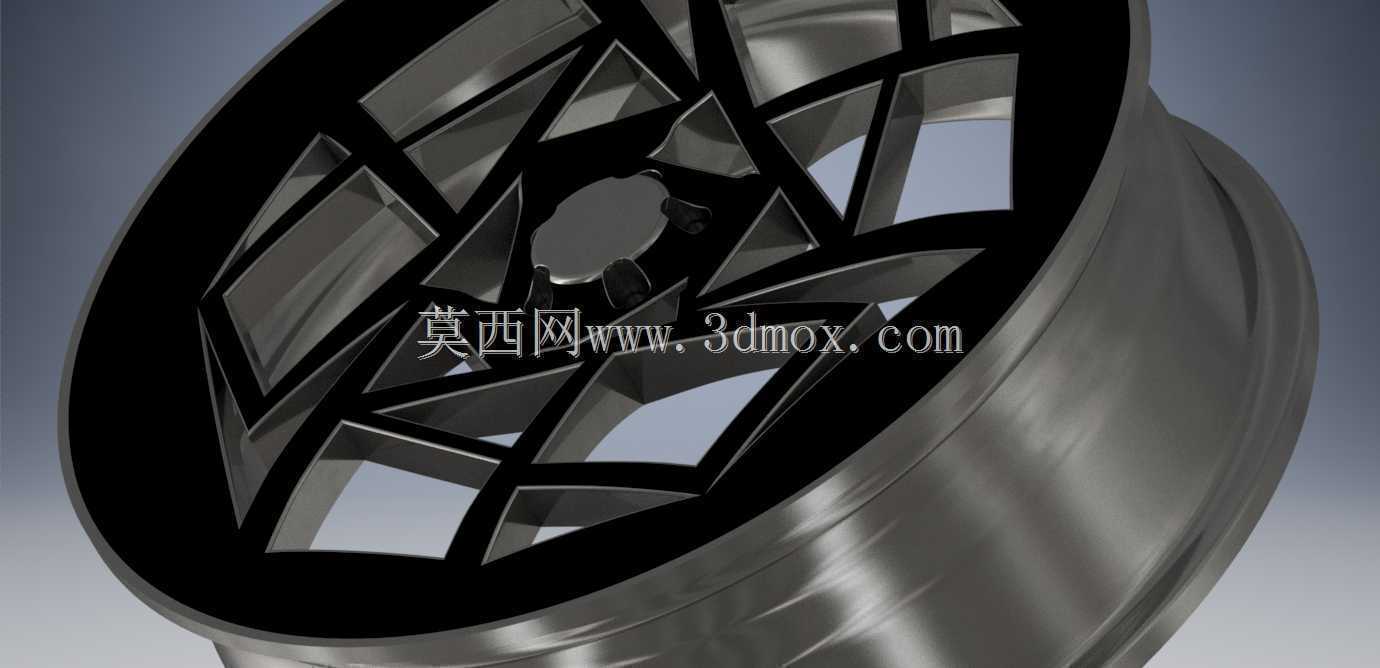

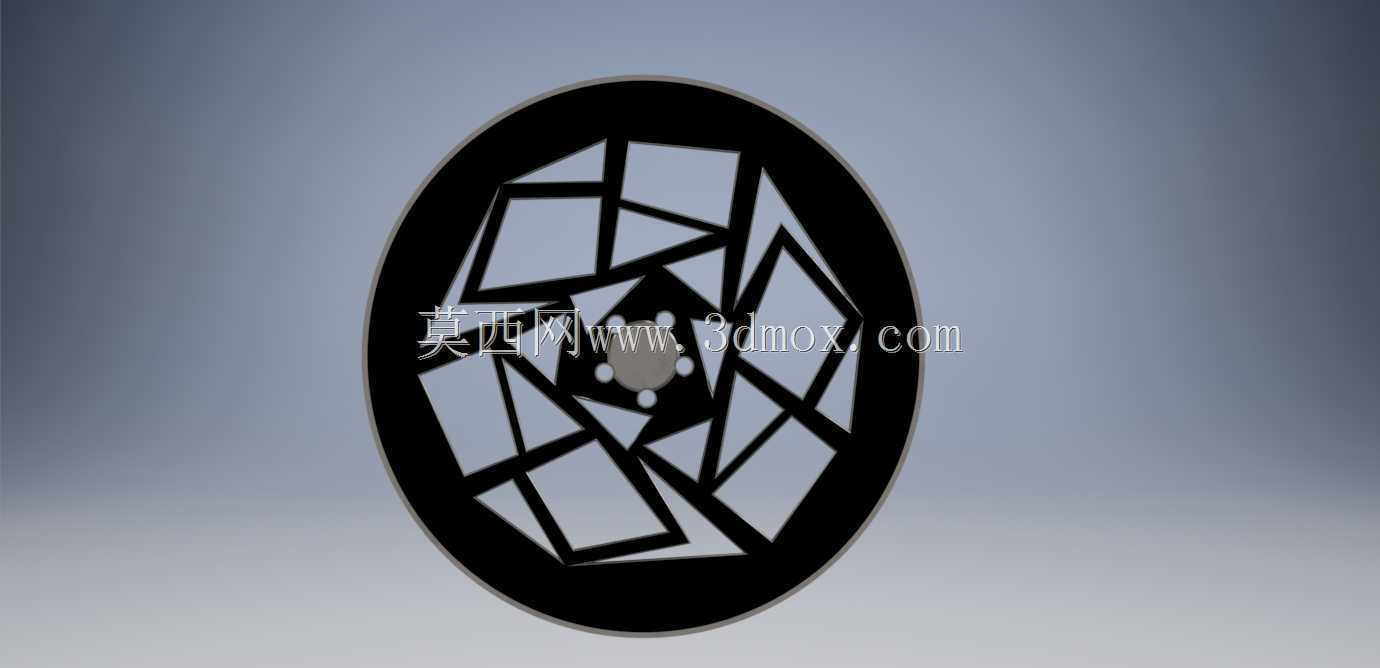

　　从功能特性来看，这款轮辋采用了交错式的辐条结构，不是传统的等距直辐条设计，辐条的走向是从中心安装盘向外缘轮辋圈体交错延伸，这种结构一方面能在辐条上预留更大的镂空空间，给刹车卡钳留出足够的避让间隙，适配更大尺寸的改装刹车套件，另一方面交错的受力路径能把路面传递过来的冲击载荷分散到更多的辐条截面上，避免单根辐条应力集中出现断裂风险。轮辋的轮缘部分做了加厚的翻边结构，过坑洼路面或者上路肩的时候，轮缘能承受更大的侧向冲击，不会轻易出现变形失圆的问题，轮辋的气门嘴孔位置做在两根辐条之间的平整区域，安装普通橡胶气门嘴或者金属胎压监测气门嘴都有足够的操作空间，不会和辐条结构产生干涉。

　　设计思路上没有一味追求极致轻量化，而是平衡了强度、重量与外观的需求，辐条的截面是变厚度设计，靠近中心安装盘的位置截面厚度更大，因为这个区域是载荷传递的核心节点，承受的弯矩最大，往轮缘方向延伸的时候辐条厚度逐渐收薄，在保证整体强度的前提下尽可能降低非簧载质量，要知道轮辋属于非簧载部件，重量的降低对整车操控响应的提升比簧上质量减重明显得多，每降低一公斤的轮辋重量，对悬挂响应的提升效果大概相当于簧上减重五到六公斤。辐条表面的造型做了斜面过渡，没有尖锐的棱角，一方面是加工或者铸造的时候更容易脱模，减少应力集中的尖角位置，另一方面日常使用中也不容易积存泥水，清洁起来更方便。

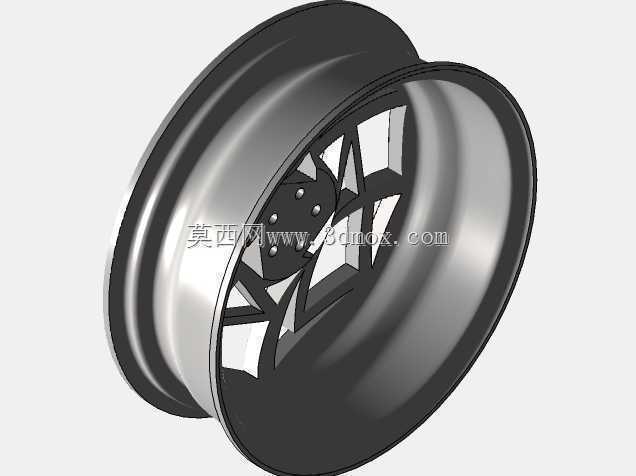

　　行业应用场景里，这类16英寸轮辋除了日常家用车的替换改装，也能用于入门级的场地赛车练习使用，结构的强度储备能承受赛道里频繁的加减速与侧向载荷，安装尺寸的通用性也让它不需要额外做转接法兰就能直接装车，避免转接法兰带来的同轴度误差与额外重量。做三维建模的时候，整个结构的曲面都是连续过渡的，没有碎面或者曲率突变的位置，不管是后续做铸造模的开模分析，还是做有限元的强度仿真，都能直接导入软件进行处理，不需要额外做几何修复。轮辋的偏距参数设置在民用改装常用的区间内，装车之后轮距的变化在合理范围内，不会出现轮胎蹭翼子板或者蹭悬挂摆臂的问题，轮辋的J值也是适配16英寸轮胎的常用宽度，对应205到225宽度的轮胎都能完美匹配，不需要额外调整轮胎的拉伸比。

　　很多人做轮辋设计的时候容易忽略动平衡的预留块位置，这款轮辋在轮缘内侧预留了平整的平衡块粘贴区域，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，不会因为辐条的造型导致平衡块没有安装位置，做动平衡的时候能方便地调整配重，保证高速行驶的稳定性。辐条之间的镂空尺寸也做了考量，不会因为镂空过大导致小的碎石容易卡进辐条和刹车卡钳之间，也不会因为镂空太小导致刹车散热不足，连续刹车的时候热量能通过镂空的空隙快速散发，避免刹车热衰减的问题。整个轮辋的结构没有多余的装饰性特征，所有的曲面造型都是为了承载与散热服务，外观的交错辐条造型也是在受力路径优化的基础上形成的，不是为了造型而刻意做的突兀结构。
