冰淇淋镜柄握持结构三维设计

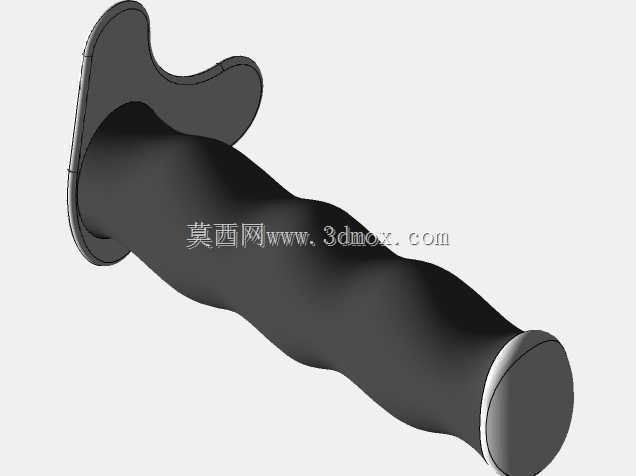

　　这款冰淇淋造型镜柄的设计，最初是面向手持光学检测设备、便携美容镜以及小型手持观测仪器的握持端配件开发，在手持类设备的实际使用场景中，握持部件的人机适配性直接决定了长时间操作的疲劳度，也会影响设备操作时的稳定性，尤其是在需要单手握持完成精细调整、对位观测的工况下，镜柄的外形弧度、表面摩擦系数、端部限位结构都需要经过反复的人机验证。从结构设计逻辑来看，这款镜柄没有采用常规的直筒圆柱造型，而是参考了冰淇淋甜筒加握柄的仿生形态，握持区域做了三段式的内凹弧面，刚好匹配成年人手掌自然握持时食指、中指、无名指的指腹贴合位置，每段弧面的凹陷深度控制在3mm以内，既能够形成足够的指位限位，避免握持时出现轴向滑动，

　　又不会因为凹陷过深导致不同手型的用户出现硌手的问题。镜柄的上端设置了异形的翼状限位结构，这个结构的作用是在手掌抵住镜柄上端时，形成径向的防转限位，当用户需要转动镜身调整观测角度时，这个翼状结构可以贴合虎口位置，抵消转动时的反向扭矩，不需要用户额外加大握力来维持镜身稳定，相比常规的圆形凸缘限位，这种异形翼状结构的接触面积更大，单位面积的压强更低，长时间操作也不会在虎口位置形成压痕。镜柄的主体握持区域采用了包覆式的防滑结构设计，外层的防滑层做了细微的粗糙纹理处理，摩擦系数控制在0.6-0.8之间，即使在手上有少量汗液或者佩戴薄款丁腈手套操作时，也不会出现打滑的问题，防滑层和内部的支撑芯体采用过盈配合加结构胶粘接的装配方式，

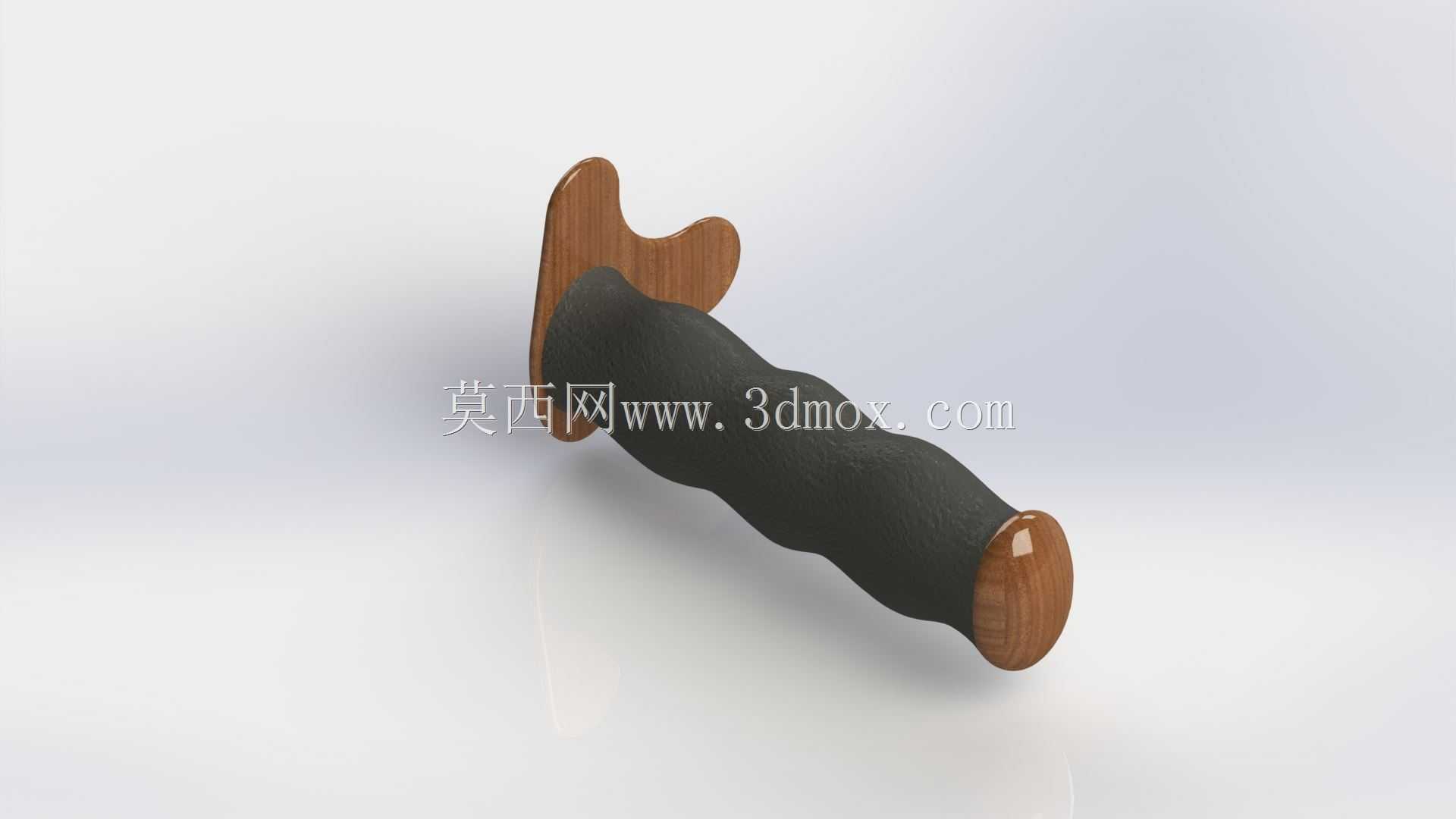

　　支撑芯体内部预留了标准的M6内螺纹安装孔，可以直接和镜身的连接杆进行螺纹连接，安装孔的深度达到18mm，螺纹啮合长度足够承受日常使用中的拉拔、扭转载荷，不会出现连接松脱的问题。镜柄的下端采用了圆弧收边的木质端盖结构，端盖和主体握持区的配合处做了0.2mm的倒角过渡，没有尖锐的棱角，端盖的圆弧半径和握持区最下端的弧面保持连续，当用户握持位置偏下时，手腕部位接触到端盖边缘也不会有突兀的硌触感。从安装边界来看，这款镜柄的整体轴向长度控制在120mm，最大径向直径在握持区最粗位置为32mm，上端翼状结构的最大外伸尺寸为48mm，安装时只需要保证镜身连接端的螺纹规格匹配，预留出上端翼状结构的径向活动空间即可，不需要额外的安装紧固件，

　　装配流程简单，适合批量组装生产。在实际的行业应用中，这类带仿生造型的握持配件除了用于手持光学镜类产品，也可以适配小型手持打磨工具、便携检测笔、手持美容仪器的握持端，只需要调整内部安装孔的螺纹规格，就可以适配不同的主机连接需求，相比通用的圆柱形握柄，这种带造型的握柄在民用消费类手持设备中也具备更好的外观辨识度，能够和普通工业类工具的外观形成差异化。设计过程中针对握持的受力分布做了多次迭代，最初的版本握持区的弧面凹陷深度达到5mm，实际测试时手型偏小的用户握持时指腹无法完全贴合弧面，反而会出现握持不稳的问题，后续调整了凹陷深度，同时将每段弧面之间的过渡圆角加大到R8，让不同手型的用户握持时都能找到舒适的贴合位置；上端的翼状结构最初是对称设计，实际握持测试中发现虎口位置的贴合度不佳，后续调整为非对称的弧度，让翼状结构的下边缘刚好贴合虎口的自然曲线，进一步降低了握持时的应力集中。镜柄的整体重量控制在85g左右，不会因为自重过大增加手持端的负载，内部的支撑芯体采用硬质工程塑料材质，兼顾结构强度和轻量化需求，外层防滑层采用软质橡塑材质，和内部芯体的粘接强度经过拉拔测试可以承受500N的轴向拉力，满足日常使用中的强度要求，不会出现防滑层脱落的问题。
