多安装位传动连接曲柄构件

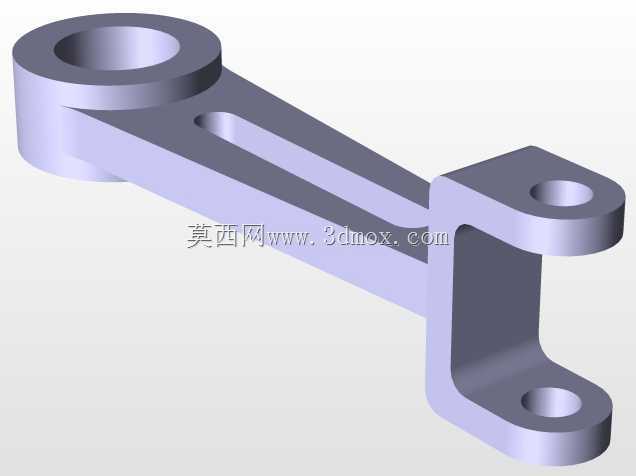

　　做传动结构设计的工程师大多碰到过这类多安装位的曲柄构件，它不像标准曲轴那样适配内燃机的固定工况，更多是用在轻工自动化设备、小型农用机具、纺织机械的间歇传动单元里，承担动力换向、行程传递的核心作用。先从安装边界说起，这类构件的三个铰接孔位有严格的同轴度公差要求，最上方的大直径孔是动力输入位，通常适配铜套或者滚针轴承，和设备机架上的固定转轴配合，作为整个曲柄的回转基准，这个孔的端面和孔轴线的垂直度公差一般要控制在0.02mm以内，不然回转过程中会出现端面跳动，连带整个连杆机构出现卡滞、异响的问题。下方弯折段的两个带孔安装位，一个用来连接动力输出连杆，另一个是行程限位或者辅助支撑的铰接点，两个孔的中心距是决定传动行程的核心参数，设计时要根据执行端需要的摆动角度反推，不能随意改动中心距，不然会出现执行端行程不足或者过位撞机的问题。

　　从结构设计思路来看，这个构件采用了弯折臂加加强筋的结构，不是简单的直杆连接，主要是为了避让设备内部的其他走线、管路或者相邻构件，直杆曲柄虽然加工简单，但在紧凑安装空间里很容易和周边零件发生运动干涉，弯折的结构刚好能在有限的安装空间里完成动力传递路径的规划，臂身中间开出的减重槽不是为了省材料，更多是为了降低构件自身的转动惯量，尤其是在高频往复摆动的工况下，转动惯量过大会增加驱动端的负载，还会让启停阶段的冲击变大，减重槽的边缘都做了圆角过渡，避免应力集中，毕竟这类构件长期承受交变载荷，应力集中的位置很容易出现疲劳裂纹。

　　实际应用里，这类曲柄常和连杆、摇杆组成平面四杆机构，用在小型包装设备的送料工位，把电机的连续回转运动转换成料斗的往复摆动，也会用在小型植保机械的喷杆摆动机构里，带动喷杆实现定角度的往复喷洒，还有部分老式纺织机械的开口机构里，也能看到类似结构的曲柄，用来控制综框的上下升降。设计这类构件的时候，首先要确认三个安装孔的相对位置公差，尤其是动力输入孔和两个输出孔的平行度，要是三个孔的轴线不平行，铰接之后连杆会出现别劲的情况，短时间运行就会磨损铰接点的衬套，严重的话还会扭断连杆。

　　材质选择上，这类构件如果用在载荷不大的轻工设备上，一般选用45号钢模锻成型之后做调质处理，表面做发黑防锈就可以，要是用在载荷较大的农用机具上，会选用40Cr材质做淬火处理，铰接孔的内表面还要做高频淬火提升耐磨性，避免长期转动之后孔位磨大出现间隙。安装的时候要注意，动力输入孔的固定轴要加装轴端挡圈，防止曲柄回转过程中轴向窜动，两个输出铰接位的销轴要加装开口销或者锁紧螺钉，避免设备运行过程中销轴脱出造成传动失效。另外臂身的弯折处是应力集中的高发位置，设计时的圆角半径不能小于臂身厚度的五分之一，加工的时候要避免在弯折处留下刀痕或者划伤，这些表面缺陷都会成为疲劳断裂的起始点。

　　很多新手工程师建模的时候容易忽略安装间隙的预留，三个铰接孔和配合销轴之间要根据工况留合适的间隙，高速工况下间隙要控制在0.01-0.03mm，低速重载工况下可以适当放大到0.03-0.05mm，间隙过小会导致装配困难，运转时发热胀死，间隙过大会导致传动精度下降，往复运动时出现冲击噪音。还有这个构件的安装方向是有要求的，弯折段的朝向要和周边避让结构对应，装反的话不仅会出现干涉，还会改变输出端的运动轨迹，直接导致设备功能异常。
