户外四棱锥顶遮阳挡雨棚结构设计

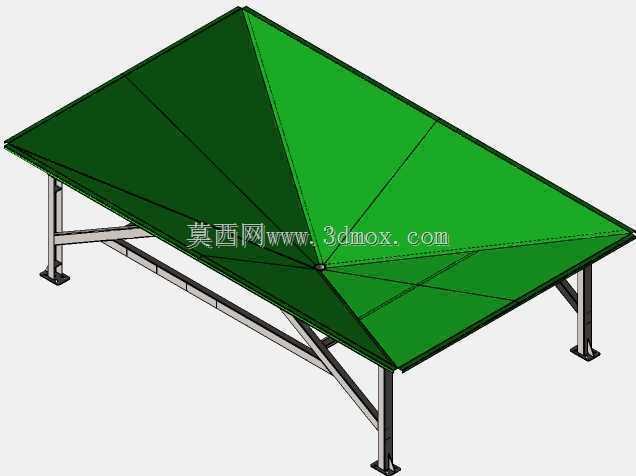

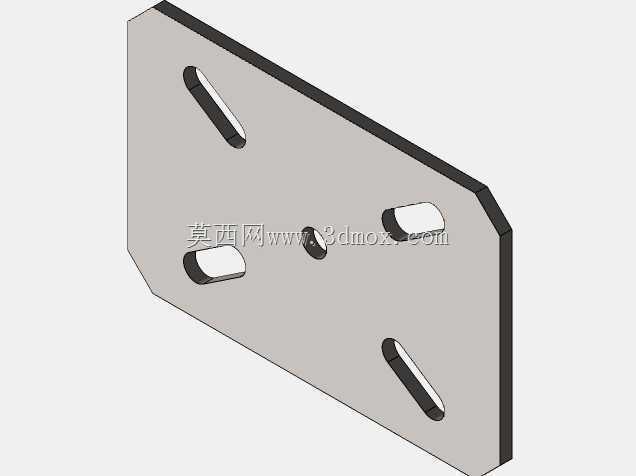

　　这款户外棚体结构主要面向露天场地的临时或长期遮蔽需求，常见应用场景包括户外作业工位遮护、露天物料堆放区挡雨、休闲区域遮阳、小型车辆临时停放遮蔽等，在厂区户外中转区、园区休闲角、临街临时停靠点都能见到同类结构的实际落地。从结构组成来看，整体分为顶部覆面与支撑框架两大部分，顶部采用四棱锥造型设计，这种坡面结构并非单纯为了造型美观，核心作用是让降雨能够顺着四个坡面快速导流排下，避免平顶结构容易出现的积水积灰问题，同时锥顶的造型在户外受风时能够更好地分散风载荷，减少强风天气下结构受到的正面风压，提升整体抗风稳定性。支撑部分采用方管型材焊接成型的框架结构，四根主立柱垂直落地作为主要承重构件，立柱底部设置带安装孔的固定脚板，

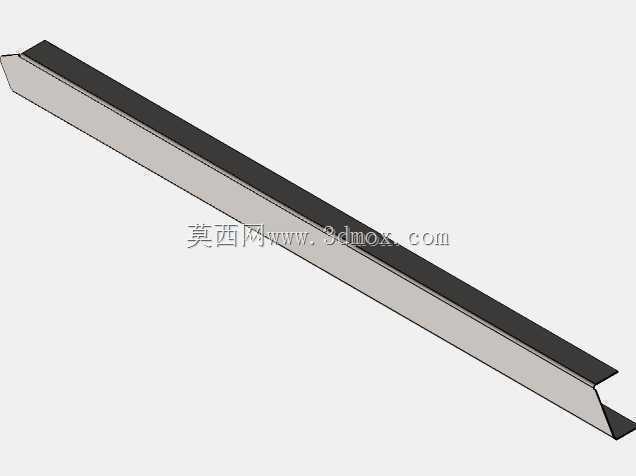

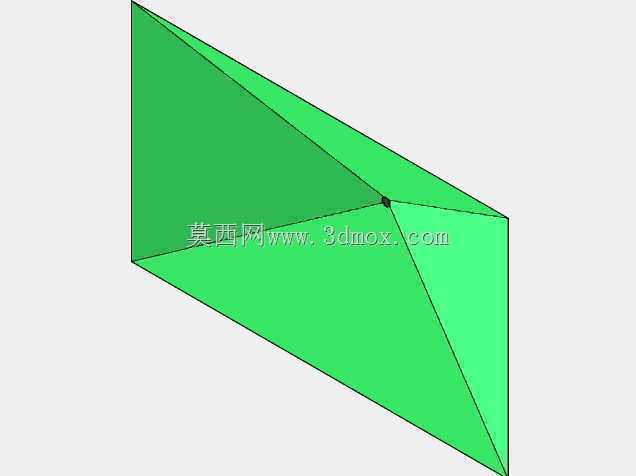

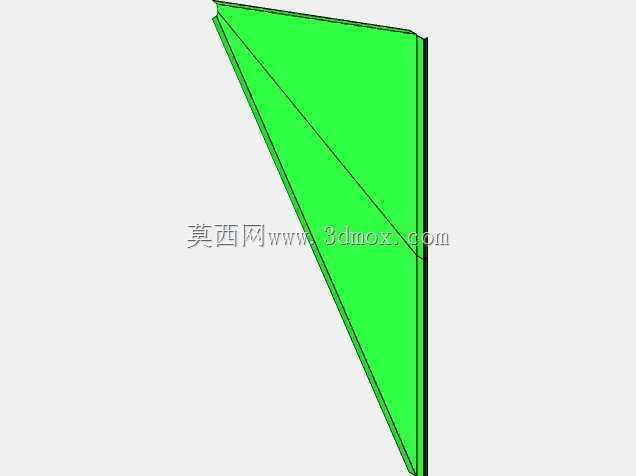

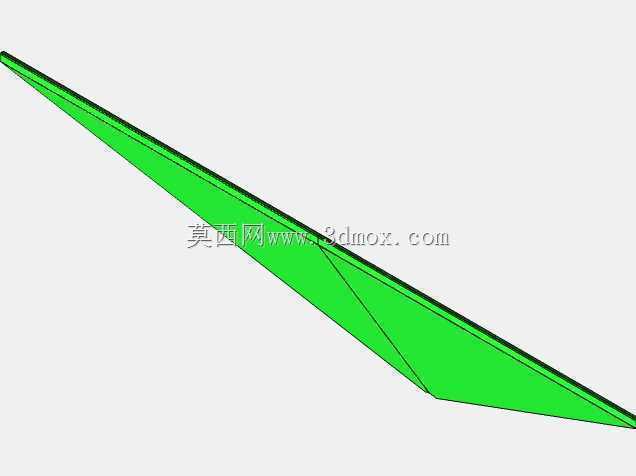

　　安装时可通过膨胀螺栓与硬化混凝土地面直接锚固，不需要额外做复杂的预埋基础，适配大多数已经完成硬化的户外场地，安装边界要求低，普通的水泥地坪、沥青硬化面都能满足安装固定的强度要求。在主立柱之间，设置了横向连接的横梁与斜向布置的加强撑，横梁一方面承担顶部棚面框架的承重传导，将顶部载荷均匀分散到四根立柱上，另一方面斜撑的加入形成了稳定的三角受力结构，避免框架在受侧向力时出现形变，比如人员倚靠、侧方风力作用时，斜撑能够抵消大部分侧向弯矩，防止立柱出现倾斜变形。顶部棚面的框架同样采用型材拼接成与四棱锥匹配的坡面骨架，每一块坡面都设置了径向的加强筋，从锥顶位置延伸到坡面底边，避免覆面在长期使用中出现下垂凹陷，尤其是在遭遇降雪天气时，

　　加强筋能够分散积雪的重量，防止局部载荷过大导致棚面变形。从尺寸适配角度来看，这类棚体的常规覆盖范围可根据实际场地需求调整单边长宽，单立柱的高度通常设置在2.2米到3米之间，既能够满足人员正常通行不碰头，也能适配普通家用轿车、小型电动车辆的驶入遮蔽需求，安装时需要预留的边界空间仅为立柱脚板向外延伸10厘米左右的操作空间，不需要占用过多额外场地。设计过程中需要重点考量的是不同区域的载荷取值，比如南方多雨区域需要重点校核顶部排水坡度与积水载荷，北方多雪区域则要适当加大型材壁厚、加密顶部加强筋的排布间距，沿海多台风区域则需要加粗主立柱规格、增加斜撑的数量，同时加大底部固定脚板的尺寸与膨胀螺栓的锚固深度。

　　结构的连接节点全部采用焊接加螺栓紧固的双重固定方式，工厂预制阶段完成主要框架的焊接成型，现场仅需要完成立柱固定、顶部框架拼接与覆面安装，整体安装流程不需要大型吊装设备，两到三名作业人员借助常规手动工具即可完成组装，后期维护也十分便捷，覆面出现破损时可单独更换单块坡面的覆面材料，不需要整体拆解结构。框架表面可根据使用环境做防腐防锈处理，普通户外环境采用喷塑处理即可满足防锈需求，在沿海高盐雾或者化工区域周边使用时，可更换为热镀锌后喷塑的处理工艺，提升框架的抗腐蚀能力，延长整体结构的使用寿命。
