带金属嵌件组合式密封瓶盖结构设计

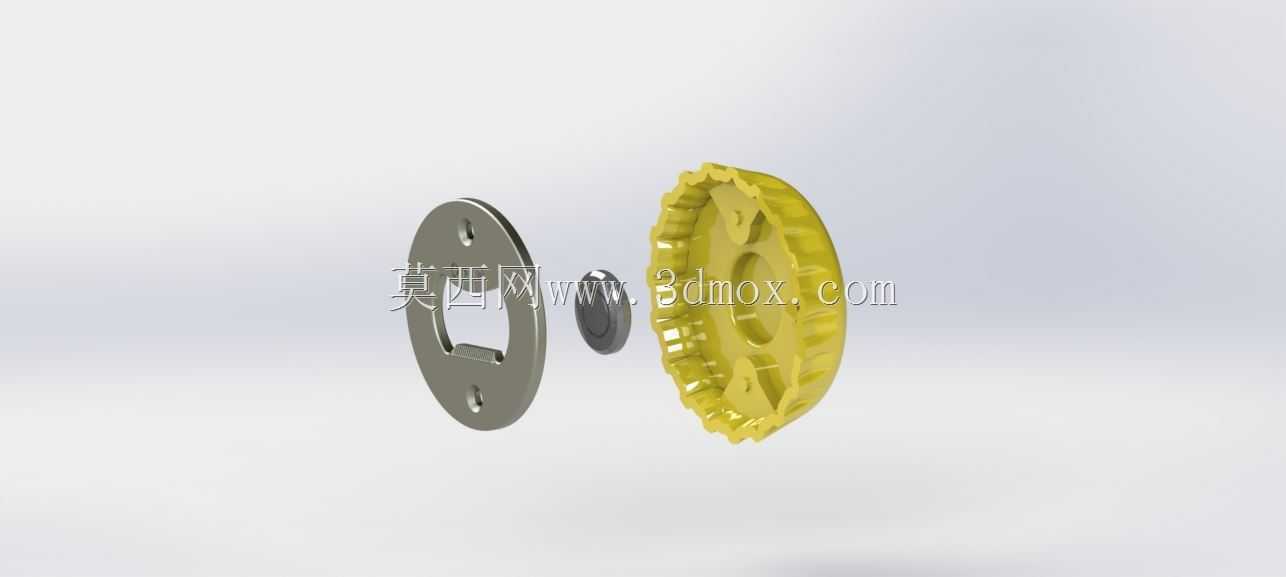

　　这套组合式瓶盖结构主要面向液态内容物的密封包装场景，常见于食品饮料、日化洗护、工业试剂等需要可靠旋合密封的容器配套使用，区别于普通单片式塑料瓶盖，该结构采用多组件组合设计，兼顾密封可靠性与开合操作的便利性。从结构组成来看，整套构件包含黄色塑料外旋盖主体、金属定位压片、密封垫片三个核心部分，各部件通过装配限位实现功能配合，无需额外粘接工序即可完成组装，适配自动化灌装生产线的高速旋盖装配节拍。外旋盖主体外侧设计有周向均匀分布的防滑齿结构，齿形高度与间距经过匹配优化，既可以保证手动旋拧时的摩擦力足够，不会出现打滑脱手的情况，也能适配自动化旋盖头的卡合定位，在生产线旋盖工序中不会出现跟转、旋合扭矩偏差过大的问题。

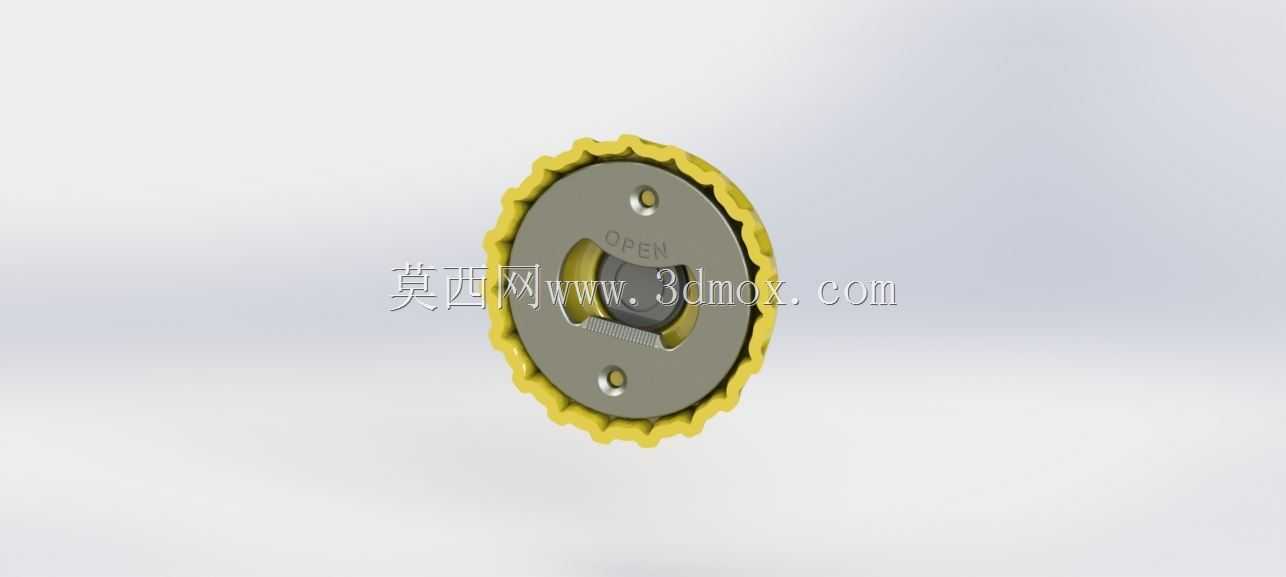

　　外旋盖内侧设置有分段式内螺纹，螺纹牙型采用梯形截面设计，相比普通三角牙螺纹，梯形牙的接触面积更大，旋合过程中的受力更均匀，多次反复开合后螺纹磨损量更小，使用寿命更长，同时螺纹段末端设计有止退限位台阶，当瓶盖旋合到预设扭矩位置时，台阶会与容器瓶口的限位凸台接触，避免过度旋合导致的螺纹滑牙或者瓶口开裂问题。金属定位压片采用冲压成型工艺制作，平面度控制在0.1mm以内，中心开设异形定位孔，与瓶口的定位凸台配合后，可以限制瓶盖在旋合到位后的周向转动余量，避免运输过程中因为振动出现瓶盖松脱、密封失效的情况，压片边缘设置有三个均匀分布的安装孔，装配时通过外旋盖内侧的定位柱卡入孔内实现固定，不需要额外的紧固件，装配效率更高。

　　密封垫片夹在金属压片与瓶口端面之间，采用弹性材质制作，当瓶盖旋合到位时，金属压片会将密封垫片均匀压合在瓶口端面上，相比塑料盖直接压合密封的结构，金属压片的刚性更好，可以保证整个瓶口圆周方向的压紧力一致，不会出现局部压力不足导致的渗漏问题，即使在容器倒置或者受到外部挤压的情况下，也能维持稳定的密封性能。设计过程中重点考虑了不同瓶口公差的适配性，外旋盖的螺纹中径尺寸预留了0.2mm的公差适配余量，可以兼容瓶口螺纹尺寸在标准公差范围内的波动，降低上游容器生产的精度要求，减少供应链的质量管控成本。安装边界方面，整套瓶盖的最大外径与常规同规格瓶口的瓶盖尺寸保持一致，不需要调整现有灌装生产线的旋盖头尺寸、理盖器轨道参数，

　　可以直接替换现有生产线的普通瓶盖使用，不需要额外的设备改造投入。在功能特性上，这套结构还兼顾了防伪与儿童安全的拓展空间，外旋盖的防滑齿下方可以预留防伪断裂环的安装位置，首次开启时断裂环会与盖体分离，直观显示包装是否被开启；同时可以通过调整内螺纹的导程与压片的配合间隙，实现压旋式儿童安全盖的功能，需要向下按压的同时旋转才能开启，避免儿童随意打开接触内容物。实际使用场景中，这套结构既可以用于常温常压的普通液态内容物包装，也可以通过调整密封垫片的材质，适配带有一定内压的碳酸类饮品、或者需要高温灭菌的食品包装场景，金属压片的存在可以抵消高温灭菌过程中塑料盖体的轻微变形，维持密封压力的稳定，不会因为高温导致盖体变软出现密封失效。结构建模过程中，各部件的装配间隙经过反复校验，塑料盖体与金属压片的配合间隙控制在0.05mm，既可以保证压片能够顺利压入盖体的定位柱，不会出现装配卡滞，也不会因为间隙过大导致压片在盖体内晃动，产生异响或者密封压力不均的问题；密封垫片的压缩量设置为原始厚度的30%，这个压缩量区间既可以保证足够的密封比压，也不会因为压缩量过大导致垫片出现永久塑性变形，影响反复开启后的密封性能。
