长距重载网格面辊道输送设备结构

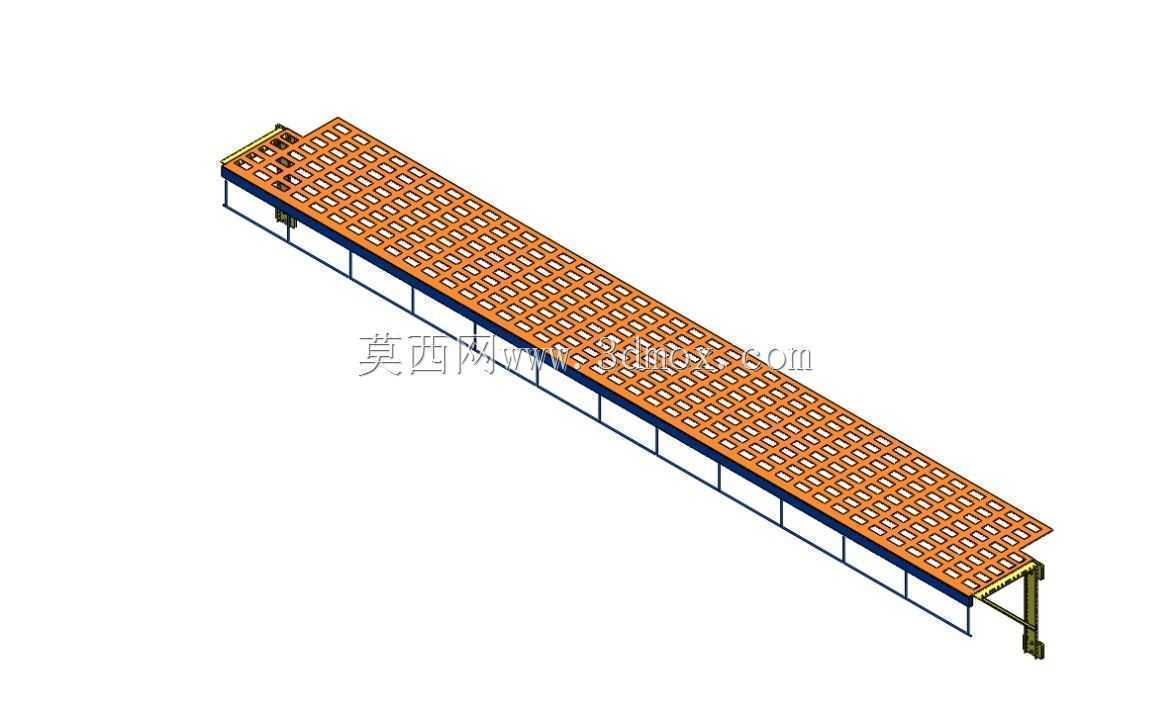

　　这款长距输送结构的设计初衷，是针对车间内散件、托盘类物料的长距离平面转运需求，尤其是机加工车间工序间的工件流转、装配线旁的物料配送、仓储区到加工区的批量转运场景，解决传统皮带输送在重载、耐刮磨、易清理场景下的适配性不足问题。从结构布局来看，整体采用长条形直线排布，主体承载面为密集排布的网格状承载单元，下方配套分段式型钢支撑框架，两端设置端部限位与对接结构，可直接与上下游工位的接驳台、加工设备进料口完成衔接，无需额外增设过渡转接板。

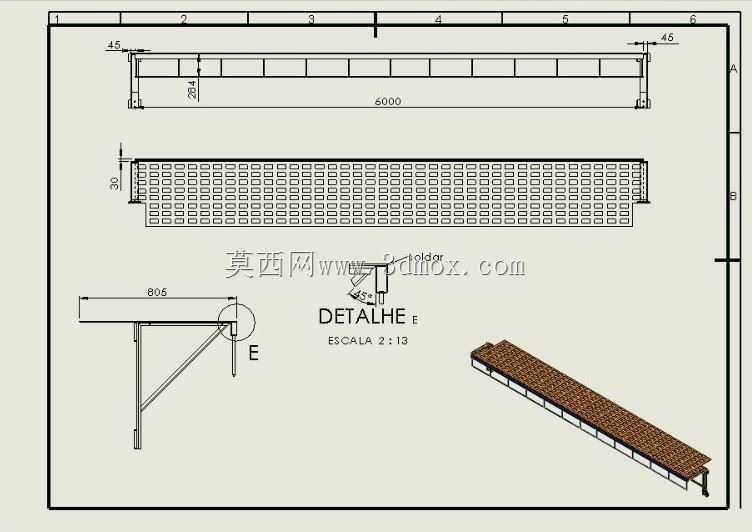

　　设计过程中优先考虑了承载面的受力均匀性，网格单元采用等间距排布，单格尺寸适配常见的周转箱底部支撑筋位置，避免小尺寸工件卡滞的同时，保证切屑、灰尘可直接从网格间隙下落，适配机加工场景下的切屑掉落清理需求，无需频繁停机清理输送面杂物。支撑框架采用分段拼接式设计，每段框架长度控制在常规运输尺寸边界内，现场安装时可通过端部的连接法兰完成拼接，适配不同车间的场地长度需求，单段框架的支腿高度可通过底部调节螺栓进行微调，抵消地面不平整带来的安装误差，保证整体输送面的水平度偏差控制在允许范围内。

　　端部的支撑结构做了加强设计，进料端设置了导向挡边，可对放置到输送面上的物料进行初步位置校正，避免物料偏斜后在输送过程中卡滞；出料端设置了缓冲挡块，当物料输送到末端时可起到减速限位作用，避免物料直接冲出输送面。整体机架的侧边预留了传感器安装位、驱动组件安装接口，可根据实际使用需求加装动力辊子、变频调速组件，实现定速输送或者节拍式输送，适配自动化生产线的联动需求；如果是无动力使用场景，可直接将网格面作为滑动承载面，依靠人力推动物料完成转运，适配低频次、低成本的转运需求。

　　从安装边界来看，整体设备的宽度方向尺寸控制在常规通道允许范围内，可直接布置在车间主通道旁或者设备之间的预留间隙内，支腿的安装 footprint 较小，不需要额外做大面积的地基预埋，仅需在硬化地面上通过膨胀螺栓固定即可，安装调试周期短，后期维护时可单独更换损坏的网格单元或者支撑型材，无需整体拆解设备。网格承载面的高度设置符合人体工程学操作高度，操作人员站在设备旁即可完成物料的取放、整理作业，不需要过度弯腰或者抬手，降低长时间操作的疲劳感。

　　在受力校核阶段，针对每延米的承载能力做了有限元分析，保证单段框架在额定载荷下的挠度变形量符合输送设备的通用标准，不会出现长时间重载下的框架下弯、网格面塌陷问题；侧边的框架梁采用封闭型型钢材质，抗扭、抗弯性能优于开口型材，可承受物料放置时的侧向冲击力，适配车间内叉车辅助上料时的轻微碰撞场景，不会出现框架变形导致的输送面卡滞问题。整体结构没有复杂的异形曲面构件，所有零部件均可采用常规型材、板材加工完成，加工难度低，制造成本可控，适合批量加工制作，也方便用户根据自身场地需求进行尺寸定制调整。
