4kva容量工业级电力变压器结构设计

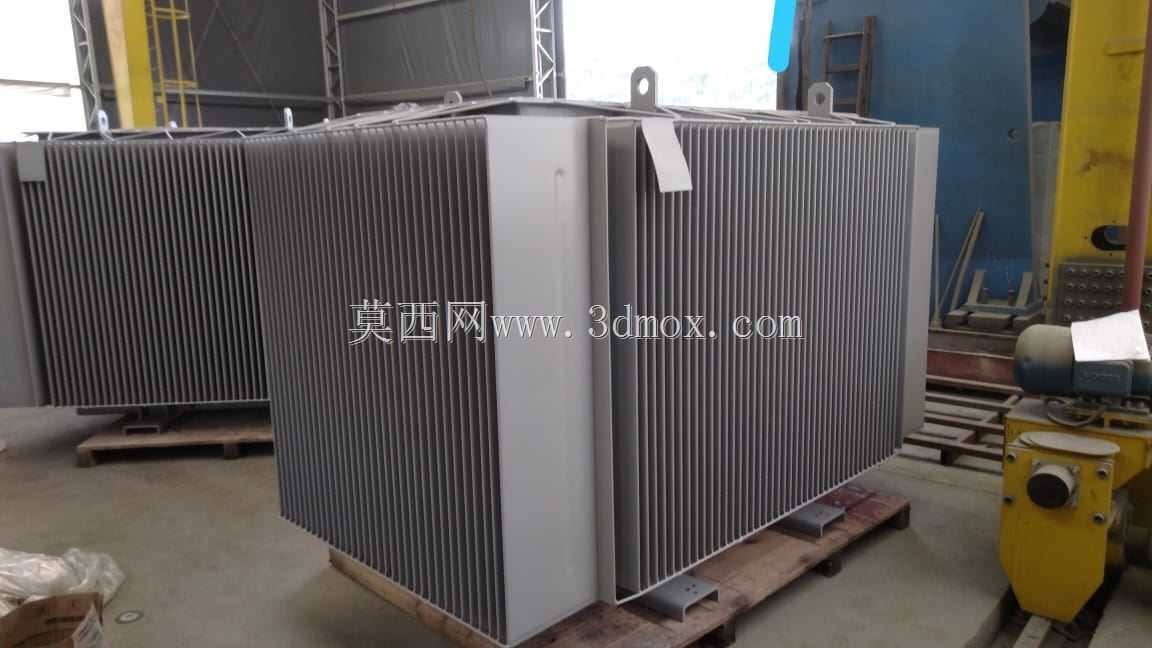

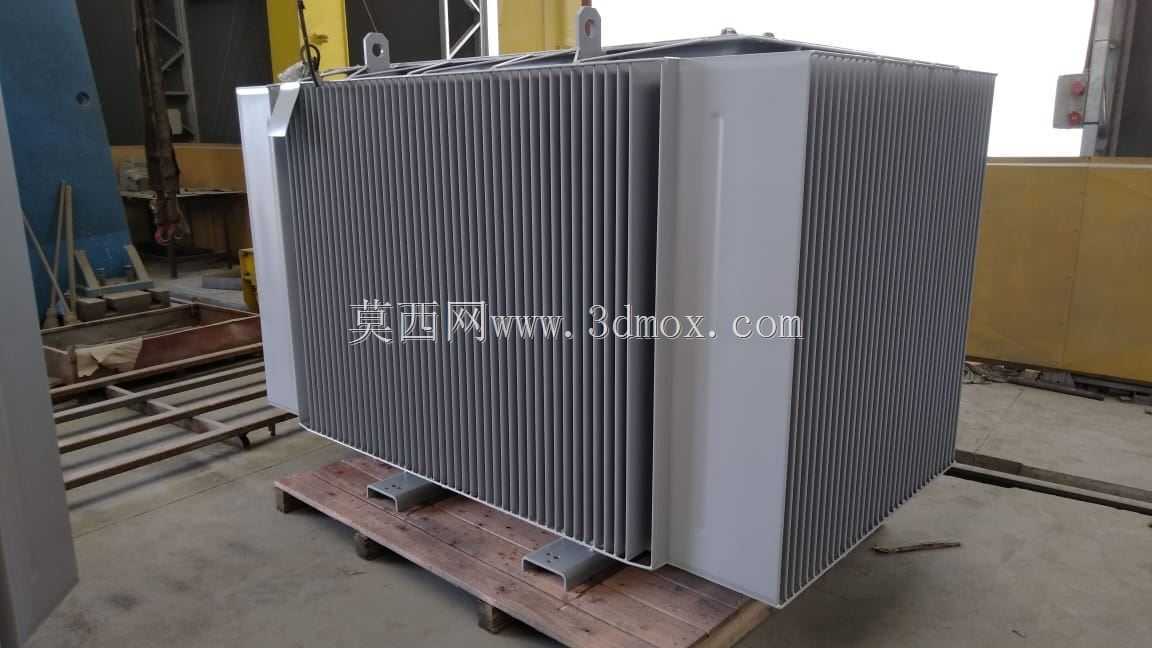

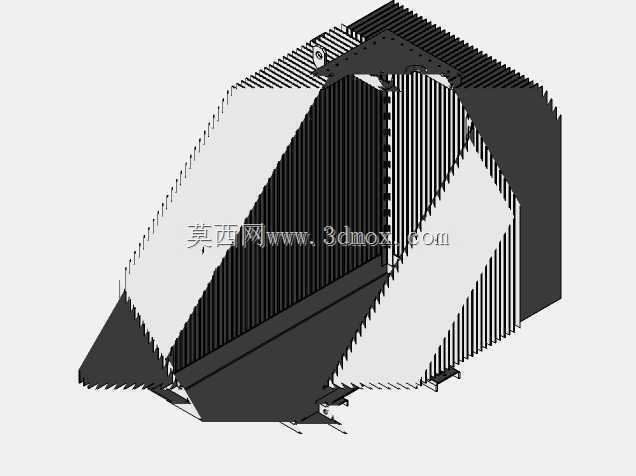

　　在工业低压配电场景里，这类4kva容量的变压器常作为末端配电的电压转换核心，适配车间局部工位、小型加工设备集群、户外临时作业点位的供电需求，能够将上游输入的高压市电转换为生产设备适配的低压工作电压，避免电压不匹配造成的设备烧损、运行功率不足等问题。从结构设计逻辑来看，该变压器的外壳采用多面折边的钣金拼接结构，外部密集排布的散热鳍片并非随意设置，鳍片的间距、高度、排布密度都经过热传导仿真校核，在自然风冷的工况下，能够将铁芯与绕组工作时产生的热量快速导出到外部环境，保证设备长时间满负载运行时，内部温升控制在绝缘材料允许的温度阈值内，避免绝缘层加速老化缩短设备使用寿命。外壳的棱角处做了斜切收边处理，一方面是减少钣金加工时的应力集中，

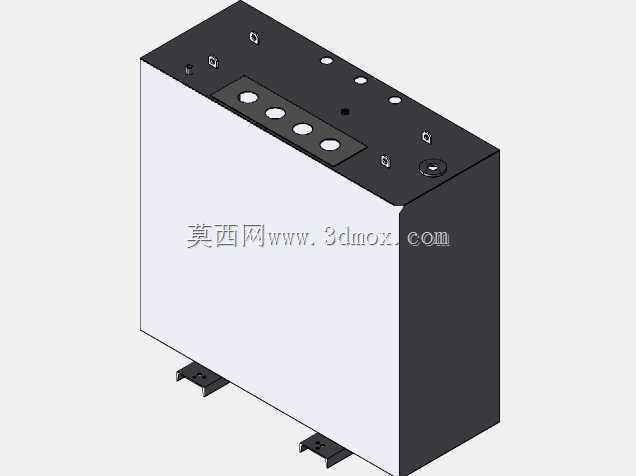

　　避免焊接、折弯工序中出现板材开裂的问题，另一方面也能缩减设备整体的安装占位空间，在紧凑的配电柜体、壁挂安装点位里，不会因为直角突出造成安装干涉，也能减少现场运维人员磕碰受伤的风险。设备底部预留的安装支脚带有标准化的固定孔位，孔位间距匹配行业通用的槽钢安装横梁、壁挂支架的孔距参数，现场安装时不需要额外打孔改制支架，直接通过螺栓紧固即可完成固定，支脚的高度预留了足够的走线空间，高压输入、低压输出的线缆可以从底部顺畅接入接线端子，不会出现线缆过度弯折损伤绝缘层的情况。从功能特性上看，该结构的变压器外壳做了全封闭的防护设计，能够阻挡车间内的金属切削粉尘、加工飞溅的冷却液雾滴进入设备内部，避免绕组积尘造成的绝缘下降、爬电等安全隐患，

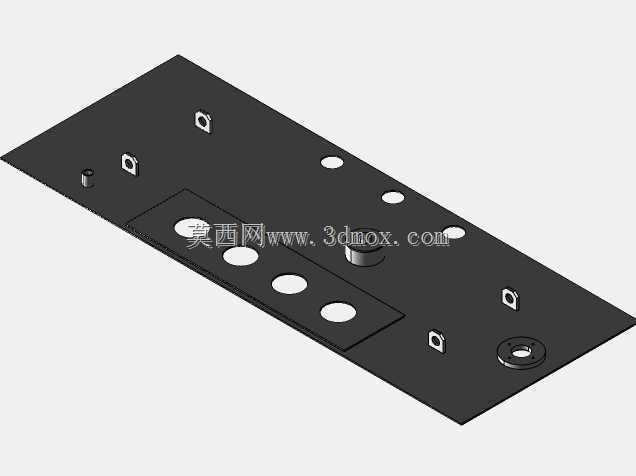

　　适配机加工车间、焊接作业区这类工况相对复杂的使用场景。设计过程中，绕组与铁芯的固定结构做了减震优化，在铁芯与外壳的连接位置预留了减震垫的安装位，能够抵消设备运行时的电磁震动，减少运行噪音传递，在靠近操作工位的点位安装时，不会因为设备震动噪音影响作业人员的工作环境。设备的外部接线端都设置在外壳下部的独立接线腔内，接线腔与内部的绕组、铁芯区域做了物理隔离，现场接线作业时不需要打开设备的主壳体，既能够提升接线作业的效率，也能避免运维人员误触内部带电部件造成安全事故。从安装边界来看，该变压器的整体外形尺寸适配常规的壁挂安装、落地支架安装的空间要求，设备顶部预留了吊装孔位，对于重量较大的整机，现场安装时可以通过吊装设备直接就位，

　　不需要人工抬升对位，降低现场安装的作业强度。散热鳍片的排布方向顺着设备安装后的自然空气对流方向设置，热空气上升时能够顺着鳍片间的通道快速流动，带走热量，不需要额外加装强制风冷风扇，减少了后期运维的易损件更换需求，提升设备整体的无故障运行时长。在结构细节上，外壳的拼接缝隙处都做了折弯止口设计，拼接时能够自然形成密封配合，不需要额外打密封胶就能达到基础的防尘防水要求，后期拆解维护时也不会因为密封胶残留造成装配困难。设备的铭牌安装位预留了平整的钣金平面，能够直接粘贴或者铆接设备参数铭牌，方便后期运维人员快速查看设备的额定容量、电压等级、接线方式等核心参数，不需要翻阅设备资料就能完成接线、巡检作业。
