航空用方形法兰式轴承安装座结构设计

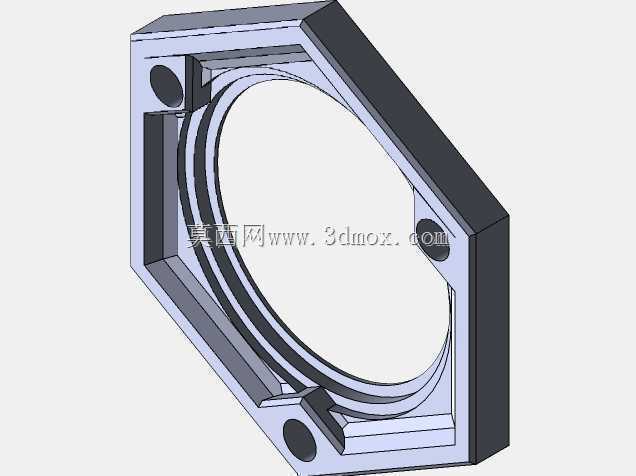

　　在航空机载设备、小型通航飞行器的传动系统布局中，这类方形带安装孔的环形支撑座是极为常见的传动定位构件，核心作用是为深沟球轴承或者角接触轴承提供稳定的安装基准，同时将轴承外圈的载荷均匀传递到相邻的机身框架或者设备安装板上，避免传动轴系运行过程中出现径向窜动、同轴度偏差超差的问题。从实际应用场景来看，这类构件常出现在小型飞行器的操纵钢索导向轮支撑、机载小型泵组的输入端定位、航电设备散热风扇的轴系固定位置，相比圆形法兰座，方形结构的四个角点安装孔在装配时更容易调整对位，尤其是在空间局促的机载设备舱内，不需要整周旋转找正孔位，只需要对齐两个侧边的基准边就可以快速完成预装，大幅提升狭小空间内的装配效率。

　　从功能特性上看，该构件的环形内孔设置了多层阶梯止口，最内侧的止口直径与所选轴承的外圈外径采用过渡配合，配合公差控制在H7/k6区间，既可以保证轴承压装后不会出现外圈跟转的问题，又能在后续维护时顺利将轴承顶出更换，不会出现配合过紧导致座体拉毛损伤的情况。内孔侧壁预留的环形槽是用来安装孔用弹性挡圈的，挡圈可以对轴承外圈的轴向位置进行限位，承受轴系运行时产生的轴向窜动载荷，避免轴承在振动环境下从座孔内脱出。四个角点的安装孔为沉孔结构，装配时内六角圆柱头螺钉可以完全沉入沉孔内，不会突出座体表面，既可以避免螺钉头与周边运动构件发生刮碰，又能让座体的安装面完全贴合设备基板，保证支撑刚度。座体外侧的加厚边框是经过载荷校核的加强结构，因为轴承承受径向载荷时，座孔的上下左右四个方向会出现周期性的应力集中，加厚的边框可以提升座体的截面惯性矩，降低长期交变载荷下的形变风险，避免座体变形导致轴承内圈与外圈出现偏载，延长轴承的实际使用寿命。

　　设计这类构件的时候，首先要确定的是轴系的负载参数，根据轴的直径、运行转速、径向载荷大小选定适配的轴承型号，再反推内孔的配合尺寸、止口深度，之后根据安装空间的边界限制确定方形座的外轮廓尺寸，四个安装孔的中心距要匹配设备安装板上的预留孔位，沉孔的深度要适配所选螺钉的头部高度，保证螺钉锁紧后头部不高出安装面。建模过程中要特别注意安装面的平面度要求，与轴承配合的内孔圆柱度要控制在0.01mm以内，安装面与内孔轴线的垂直度公差不能超过0.02mm，否则装配后会出现轴系卡滞、轴承预紧力不均匀的问题。另外在座体的边角位置都做了小尺寸的倒角处理，一方面是去除机加工产生的锐边毛刺，避免装配时划伤操作人员或者线缆，另一方面可以降低应力集中系数，提升构件在振动环境下的疲劳强度。

　　从安装边界来看，该座体的轴向厚度需要匹配轴承的宽度加上挡圈的安装空间，不能过厚导致轴系的轴向尺寸冗余，也不能过薄导致轴承的支撑长度不足，运行时出现晃动。四个安装孔的孔径要比所选螺钉的公称直径大0.2mm左右，预留一定的装配调整余量，避免因为加工误差导致孔位无法对齐。座体的背面也就是与安装板贴合的面，不需要做多余的结构，保持平整即可，这样可以保证装配时的接触面积足够，锁紧后不会出现松动。在实际选型应用时，还要根据使用环境的温度、腐蚀情况选择对应的材质，常规机载场景下选用6061铝合金做硬质阳极氧化处理就可以满足强度和重量要求，如果是在靠近发动机的高温区域，则需要换成不锈钢材质，保证高温环境下的尺寸稳定性。这类构件虽然结构不算复杂，但是作为轴系的定位基准，其尺寸精度、形位公差直接影响整个传动系统的运行稳定性，设计过程中每一处尺寸的设定都要结合实际装配、维护、载荷的需求来确定，不能只看理论建模的外观效果，要充分考虑实际加工和装配的工艺性。
