Ecofit后向离心式散热风机结构设计

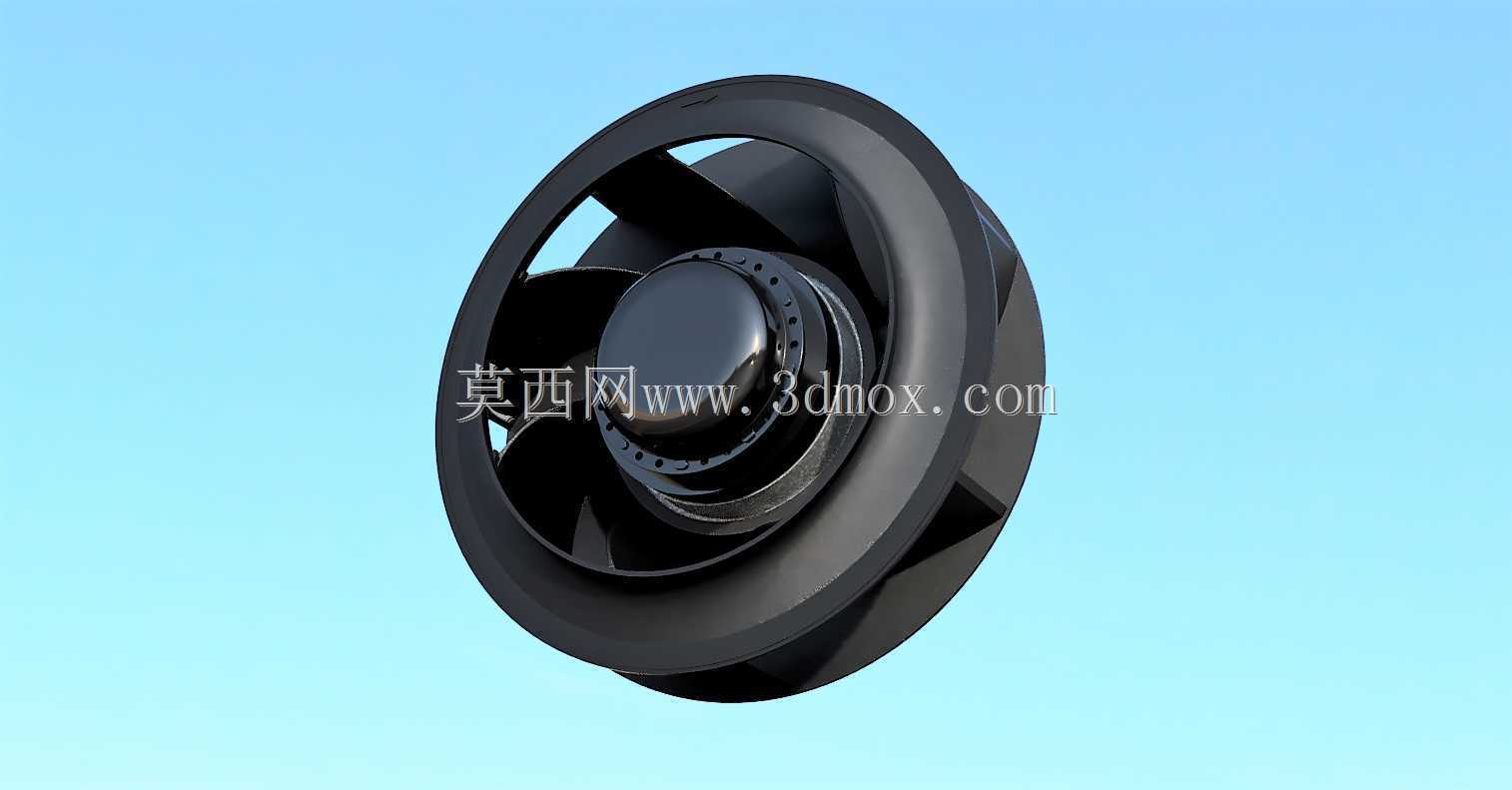

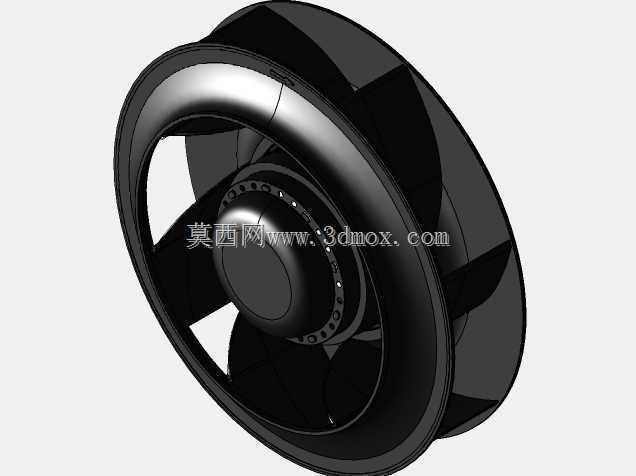

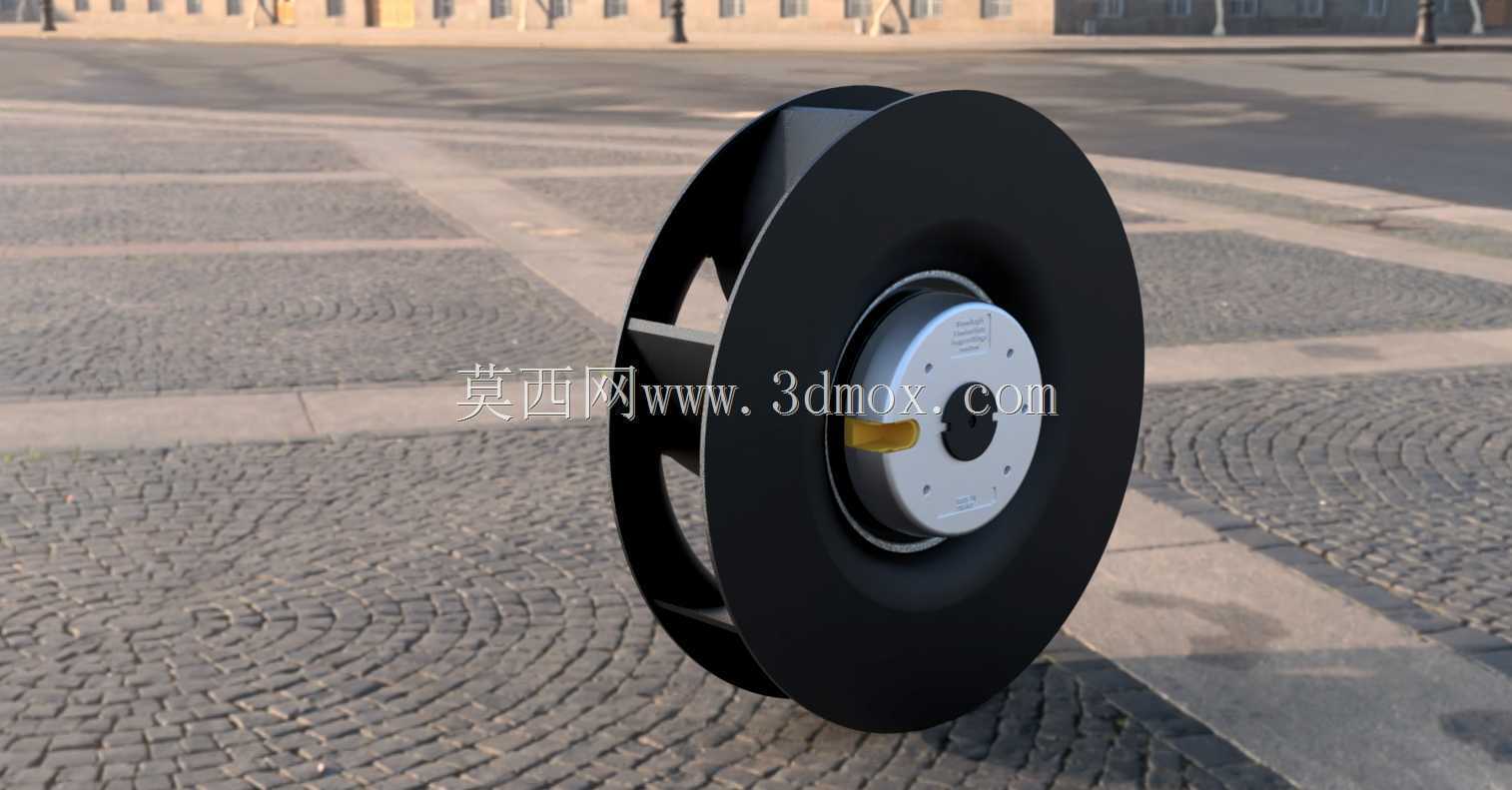

　　这款后向离心式风机的结构设计，核心围绕密闭柜体、工业电控舱、小型设备散热场景的实际通风需求展开，区别于普通轴流风机的直吹送风逻辑，这类径向出风的离心结构更适配需要克服风道阻力、完成柜内循环换热或定向排风的工况，比如工控机柜内部的热量置换、小型新风模块的动力送风、精密设备舱的恒温通风，都能依靠这类风机的风压特性完成稳定气流输送。从结构设计逻辑来看，叶轮采用后向式圆弧叶片布局，叶片与轮毂的连接过渡做了平滑曲面处理，运行时气流沿叶片弧面顺畅导向蜗壳侧壁，相比前向叶片结构，后向设计的气流流动损失更小，相同转速下的运行噪音更低，同时不容易出现气流喘振的问题，适配长时间连续运行的工业场景需求。叶轮外圈的导流圈与蜗壳侧壁的间隙控制在极小范围，

　　这个间隙的尺寸设计直接影响风机的容积效率，间隙过大会导致叶轮出口的气流回流到进风侧，降低实际送风效率，间隙过小则容易因为加工公差、运行振动出现叶轮擦碰蜗壳的故障，建模时这个配合尺寸需要结合常用的钣金加工、注塑成型公差做冗余设计，保证批量生产时的装配兼容性。进风侧的集流罩采用弧形收口结构，这个结构的作用是引导进风气流平顺进入叶轮入口，避免直角入口带来的气流紊流，降低进风阻力的同时，也能减少紊流带来的气动噪音，集流罩的伸入叶轮深度也经过匹配设计，刚好覆盖叶轮入口的有效进风区域，不会因为伸入过多干扰叶片入口的气流流场。安装结构上，风机整体采用法兰式安装边界，外圈的安装位预留了标准的固定孔位，适配常规的柜体面板安装、支架吊装需求，

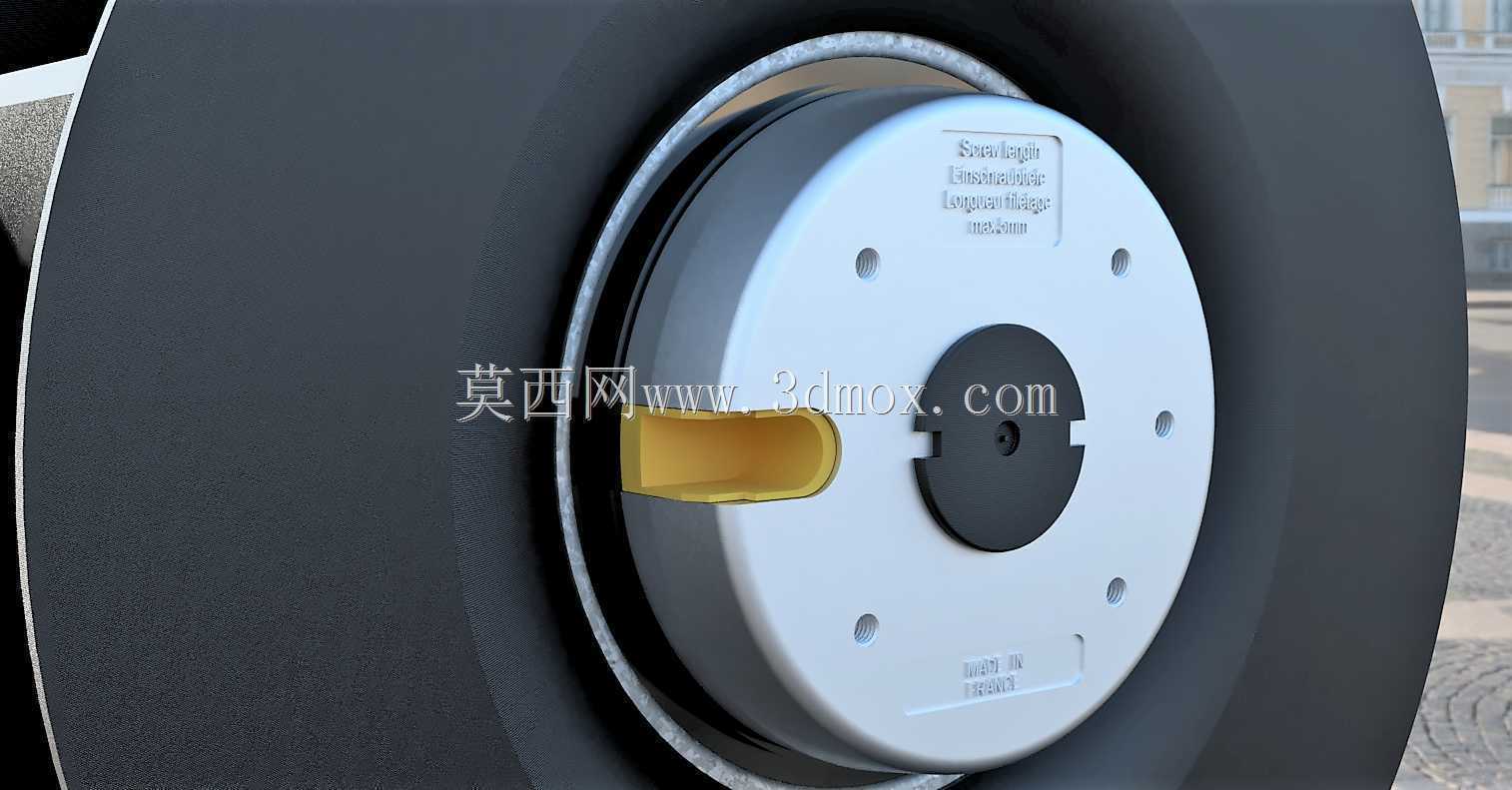

　　安装面的平面度要求在建模时做了明确标注，避免安装面变形导致的风机运行同轴度偏差，降低运行振动和轴承磨损风险。驱动部分的结构集成在叶轮中心的轮毂腔内，电机外壳与轮毂的配合做了同轴定位结构，保证电机输出轴与叶轮的旋转中心完全重合，减少动平衡校正的工作量，轮毂表面的散热筋结构既可以增加轮毂的结构强度，也能辅助电机运行时的热量散发，避免电机长时间运行出现过热问题。从实际选型适配的角度，这类风机的出风方向为径向360度扩散，适配需要环形出风或者接环形风道的设备结构，比如机柜顶部的排风安装，气流从柜体下方进风，经过内部发热元件后，由风机从径向导出到柜外，相比轴流风机的直上直下排风，这种径向出风的结构可以避免排风直吹柜顶的布线或者其他元件，

　　同时可以更好地适配柜顶的防尘网、防雨罩等附属结构的安装。建模过程中，叶片的曲面弧度是整个结构的核心，每一片叶片的型线都经过流场逻辑匹配，从叶片入口角到出口角的平滑过渡，保证气流在叶片间的流动没有突然的折转，减少流动分离带来的效率损失和噪音，叶片与轮毂、叶片与外圈导流圈的连接位置都做了圆角过渡，既可以降低应力集中，提升塑料叶轮或者钣金叶轮的结构强度，也能减少连接位置的气流涡流。在安装边界的尺寸设计上，风机的整体厚度控制在紧凑范围，适配薄型柜体的安装空间需求，不会占用过多的柜内有效安装空间，中心电机腔的尺寸适配常规的单相异步电机或者EC直流无刷电机的安装尺寸，方便不同动力配置的替换选型，接线位置预留了标准的走线空间，方便现场布线时的线缆固定和防护处理。这类风机在实际使用中，还经常配套空气过滤网使用，建模时也考虑了过滤网的安装空间，进风侧预留了足够的滤网安装位，不会因为加装滤网导致进风面积不足，影响风机的实际送风流量，同时进风侧的防护网安装位也做了集成设计，避免异物吸入叶轮造成设备损坏。
